DRV8833 モータードライバー IC: 特徴、PWM 制御、および内部動作

カタログ

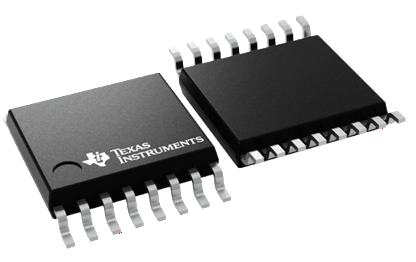

DRV8833モータードライバーICとは何ですか?

の DRV8833 モーター ドライバー IC は、信頼性の高い方向と速度制御で小型モーターを制御するように設計されたデュアル H ブリッジ ドライバーです。2 つの DC ブラシ付きモーターまたは 1 つのバイポーラ ステッピング モーターを駆動できます。各 H ブリッジは N チャネル パワー MOSFET を使用して効率的なモーター出力を提供すると同時に、電力損失と発熱を削減します。

DRV8833 には、過電流保護、短絡保護、低電圧ロックアウト、サーマル シャットダウンなどの重要な保護機能も含まれています。また、低電力スリープ モードもサポートしているため、効率的な電力使用とより安全なモーター動作が必要なシステムに実用的です。

DRV8833 の購入にご興味がございましたら、価格と在庫状況についてお気軽にお問い合わせください。

DRV8833 の主な機能と仕様

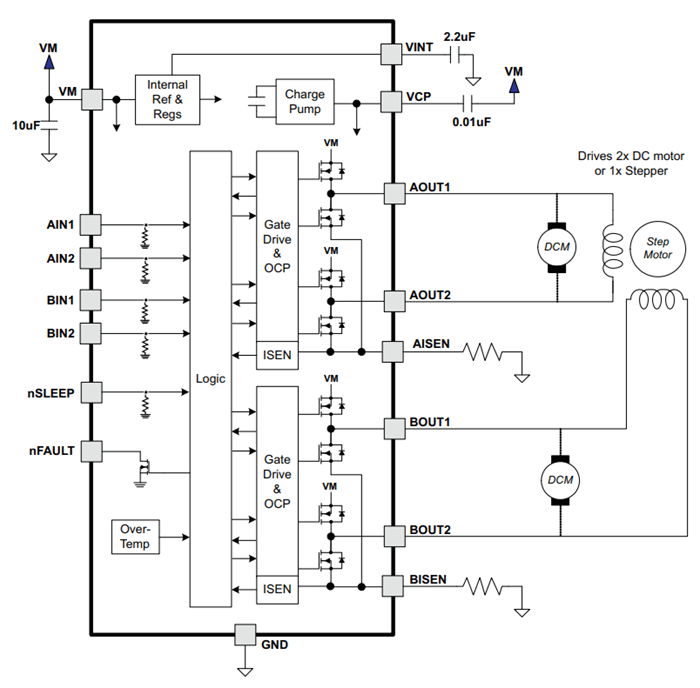

DRV8833 の内部動作

DRV8833 は、モーターの方向と速度を電子的に制御する 2 つの内部 H ブリッジ ドライバー回路を使用して動作します。各 H ブリッジには、モーター巻線を流れる電流を切り替えるパワー MOSFET が組み込まれています。ONするMOSFETを切り替えることで、メカニカルリレーを使わずにモーターを正転・逆転させることができます。

制御信号は、AIN1、AIN2、BIN1、および BIN2 ロジック ピンを介して入力されます。これらの信号は内部ロジック制御セクションを通過し、各 H ブリッジ内の MOSFET のスイッチング状態を決定します。次に、ゲート ドライバ回路は正しい MOSFET ペアをアクティブにして、AOUT1/AOUT2 または BOUT1/BOUT2 間の電流の流れを制御します。

DRV8833 には、ハイサイド MOSFET を効率的に駆動するのに役立つ内部チャージ ポンプも含まれています。電流検出回路は、AISEN ピンと BISEN ピンを介してモーター電流を監視し、内蔵の過電流保護 (OCP)、サーマル シャットダウン、低電圧ロックアウト、および障害検出回路が、異常な動作条件時に IC を保護します。

PWM 信号をロジック入力に適用してモーター速度を制御できます。出力のON/OFFを高速に切り替えることで、モーターに供給される平均電圧が変化し、スムーズな速度調整が可能になります。

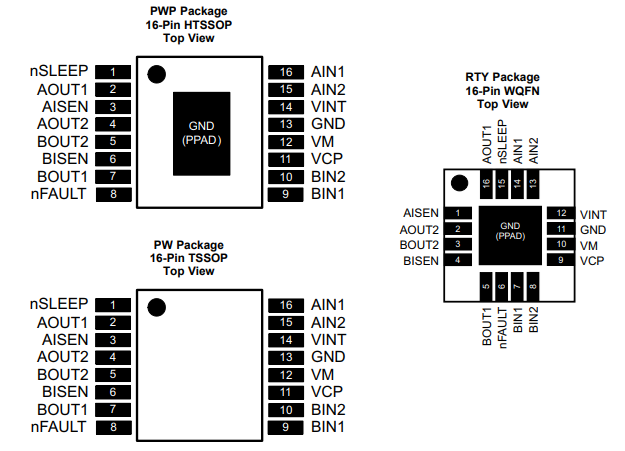

DRV8833 のピン配列の機能

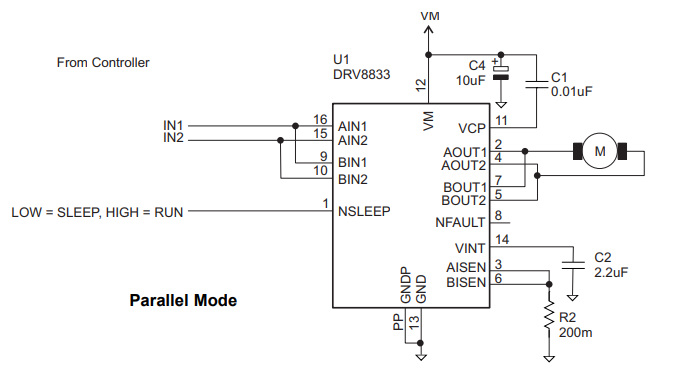

DRV8833 を使用して DC モーターを制御する方法

DRV8833 は、モーターを流れる電流の方向と速度を調整する 2 つの内部 H ブリッジ ドライバー回路を使用して DC モーターを制御します。モーターは AOUT または BOUT 出力ピンに接続され、マイクロコントローラーはロジック信号を AIN1/AIN2 または BIN1/BIN2 入力ピンに送信してモーターの動作を制御します。

一方の入力が HIGH、もう一方の入力が LOW の場合、モーターに特定の方向に電流が流れ、正回転が発生します。論理状態を反転すると電流の方向が変わり、モーターが逆回転します。両方の入力が同じ論理状態に設定されている場合、ドライバーは制御構成に応じてモーターにブレーキをかけたり停止したりできます。

モーター速度は通常、入力ピンに適用される PWM 信号を使用して制御されます。出力のON/OFFを高速に切り替えることで、モーターに供給される平均電圧が変化し、スムーズな速度調整が可能になります。DRV8833 は、nSLEEP ピンを介したスリープ制御もサポートしており、より安全なモーター動作のための過電流保護、サーマル シャットダウン、低電圧ロックアウトなどの保護機能が組み込まれています。

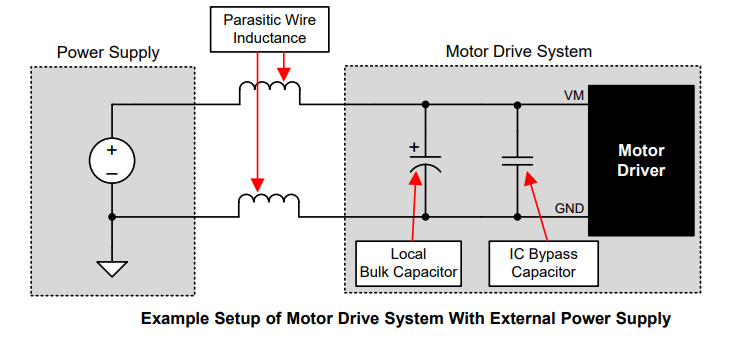

DRV8833 の電源設計

DRV8833 の信頼性の高い動作には、安定した電源が重要です。特に、起動時、制動時、または方向切り替え時に急激な電流変化が発生するモーターを駆動する場合には重要です。モーター負荷は、ワイヤのインダクタンスと急速に変化する電流の流れにより、電圧スパイクや電気ノイズを発生させる可能性があります。適切なフィルタリングがないと、これらの外乱により、不安定なモーターの動作、コントローラーのリセット、またはドライバーのシャットダウンが発生する可能性があります。

安定性を向上させるために、DRV8833 は通常、VM 電源入力の近くで 2 つのコンデンサを使用します。ローカルバルクコンデンサはモーターからの大電流サージを吸収するのに役立ち、小さなバイパスコンデンサはICの近くの高周波ノイズをフィルタリングします。これらのコンデンサを物理的にモータードライバーの近くに配置すると、電圧リップルが減少し、過渡応答が改善されます。

配線が長いと寄生インダクタンスが増加し、スイッチング中に大きな電圧スパイクが発生する可能性があるため、適切な接地と短い電源配線も重要です。クリーンで安定した電源設計により、モーターの性能が向上し、電気ノイズが低減され、望ましくない動作条件からドライバーが保護されます。

DRV8833 vs L298N vs TB6612FNG

DRV8833 の実世界のアプリケーション

小型移動ロボットの差動駆動システム

DRV8833 は、回転、バランス、方向移動のために各 DC モーターを個別に制御する必要がある二輪差動駆動ロボットで広く使用されています。シングルセルまたはデュアルセルのリチウムイオン電池を搭載したコンパクトなロボットでは、DRV8833 は、L298N などの古いドライバーよりも低い発熱で効率的なモーター制御を維持するのに役立ちます。また、その低電圧動作により、継続的な動作と迅速な PWM 速度調整に依存する自律型ロボット プラットフォームのバッテリー稼働時間が向上します。

ラインフォロワロボットの高精度モーター制御

ライン追従ロボットは、センサー入力に合わせて速度を迅速に補正する必要があります。DRV8833 は、MOSFET ベースの H ブリッジ設計により、よりスムーズな PWM モータ制御と、連続的なステアリング調整時の応答の高速化が可能になるため、一般的に使用されています。これにより、ロボットがカーブや交差点をたどる際に車輪速度を急速に変更する場合、モーターの遅れが軽減され、追跡精度が向上します。

カメラ スライダーとミニ ジンバル モーション システム

ポータブル カメラ スライダーや軽量モーション コントロール システムでは、コンパクト DC モーターや小型バイポーラ ステッピング モーターを駆動するために DRV8833 を使用することがよくあります。このドライバーは、特にコンパクトなサイズと電力効率が重要なバッテリー駆動の撮影機器において、スムーズなカメラ移行のために制御された低速の動きを作成するのに役立ちます。スタンバイ電流が低いため、移動の合間に長時間アイドル状態を保つポータブル システムにもメリットがあります。

スマートドアロックと電動ラッチシステム

電子スマート ロックでは、DRV8833 は、ロック機構を伸縮させる小型のリバーシブル DC モーターを制御します。H ブリッジ構造により、追加のスイッチング ハードウェアを必要とせずに、ロックおよびロック解除操作のためにモーターの方向を即座に逆転させることができます。内蔵の保護機能は、コンパクトな筐体内での機械的な故障やモーターの突然の停止による損傷の防止にも役立ちます。

バッテリー駆動の医療機器および携帯機器

コンパクトな医療用ポンプ、ハンドヘルドディスペンサー、ポータブルオートメーションツールは、静かな低電圧モーター制御のために DRV8833 を使用しています。これらのシステムは多くの場合、充電式バッテリーで動作するため、ドライバーの MOSFET 抵抗が低いため、エネルギー損失と熱の蓄積が軽減されます。これにより、過剰な熱により信頼性が低下する可能性がある密閉型ポータブル機器の動作効率が向上します。

教育用ロボットおよび STEM 開発プラットフォーム

DRV8833 は、DC モーターとステッピング モーターの両方をサポートしながら、Arduino、ESP32、および Raspberry Pi システムで適切に動作するため、教育用ロボット キットに一般的に統合されています。学生や開発者は、複雑な外部回路を必要とせずに、PWM 速度制御、方向ロジック、ロボット ナビゲーションを実験できます。また、その保護システムにより、配線ミスがよくある初心者のモーター制御プロジェクトにとっても安全になります。

コンパクトコンベヤとミニ自動化機構

小型自動搬送システムや軽量コンベヤプラットフォームでは、DRV8833 を使用して、コンパクトなスペースでの双方向モーターの動きを制御します。このドライバはパッケージサイズが小さく、動作効率が高いため、基板スペース、熱管理、低電圧動作が設計上の重要な制約となる組み込みオートメーションシステムに適しています。

パンチルト追跡システムおよびセンサー位置決めユニット

パンチルト カメラ マウントとセンサー トラッキング アセンブリは、低電力モーターの正確な方向移動のために DRV8833 を使用します。PWM ベースの速度制御により、動作遷移中の突然のジャークを軽減しながら、よりスムーズな位置決めが可能になります。これは、コンパクトな監視システム、物体追跡プロトタイプ、安定した方向の動きを必要とする組み込みビジョン プロジェクトに役立ちます。

DRV8833の最良の代替品

・TB6612FNG

• DRV8871

• L298N

• A4988

• DRV8825

•MX1508

• BTS7960

•MC33926

• L9110S

•TMC2208

機械的寸法

結論

DRV8833 小型 DC モーターおよびバイポーラ ステッピング モーターを制御するためのモーター ドライバー IC。デュアル H ブリッジ設計により、前進、後進、ブレーキ、PWM 速度制御が可能になり、低電圧動作により効率的な電力使用が必要なシステムに適しています。L298N などの古いドライバーと比較して、DRV8833 は発熱が低く、効率が向上し、低電圧モーターのスムーズなパフォーマンスを実現します。優れた DRV8833 設計は、適切な配線、安定した電源供給、正しいコンデンサの配置、および注意深い電流管理にも依存します。電圧と電流の制限内で使用すると、多くのコンパクトなモーション システムに信頼性の高いモーター制御を提供できます。

よくあるご質問[FAQ]

1. DRV8833 が L298N より効率的であるのはなぜですか?

DRV8833 は、L298N で使用されているバイポーラ トランジスタよりも電力損失が低い MOSFET を使用しています。これにより、熱が軽減され、バッテリー効率が向上します。

2. DRV8833 はモーター速度をどのように制御しますか?

PWM信号を使用してモーターの電源を素早くオン/オフします。デューティ サイクルが高いとモーターの速度が速くなり、デューティ サイクルが低いとモーターの速度が遅くなります。

3. 電源設計はなぜ重要ですか?

モーターは突然の電流スパイクやノイズを発生させる可能性があります。適切なコンデンサと接地は、電圧降下、リセット、不安定なモーター動作の防止に役立ちます。

4. DRV8833 はどのようにしてモーターの方向を反転しますか?

H ブリッジ内のどの MOSFET がオンになるかを変更します。これにより、モーターを流れる電流が逆になります。

5. DRV8833 にはどのような保護機能がありますか?

これには、過電流保護、短絡保護、低電圧ロックアウト、およびサーマルシャットダウンが含まれます。

6. DRV8833 は 2 つのモーターを駆動できますか?

はい。2 つの DC ブラシ付きモーターを独立して駆動することも、1 つのバイポーラ ステッピング モーターを駆動することもできます。

7. DRV8833 は低電圧システムに適していますか?

はい。2.7 V ～ 10.8 V で動作するため、低電圧モーターの制御に役立ちます。
