グラフィックス カードの説明: 最新のコンピューターにおける GPU の仕組み

カタログ

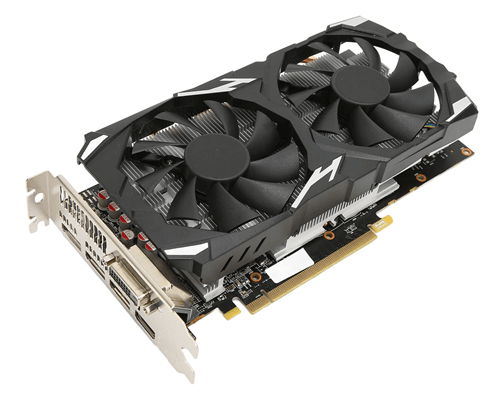

グラフィックスカードとは何ですか?

ビデオ カードまたは GPU とも呼ばれるグラフィックス カードは、ビジュアル データを処理し、最終的な画像をモニターに送信するコンピューター ハードウェア コンポーネントです。画像、ビデオ、アニメーション、3D グラフィックをスムーズに表示するのに役立ちます。

グラフィックス カードの主な処理ユニットは、GPU (グラフィックス プロセッシング ユニット) です。多くの一般的なタスクを処理する CPU とは異なり、GPU は多くのグラフィックスの計算を同時に処理するように設計されています。これにより、複雑なビジュアルをより速くレンダリングし、CPU のワークロードを軽減できます。

最新のグラフィックス カードには通常、GPU チップ、ビデオ メモリ、冷却システム、電源コンポーネント、ディスプレイ出力ポートが含まれています。全体的なパフォーマンスは、GPU アーキテクチャ、コア数、メモリ容量、帯域幅、クロック速度、熱設計などの要因によって決まります。

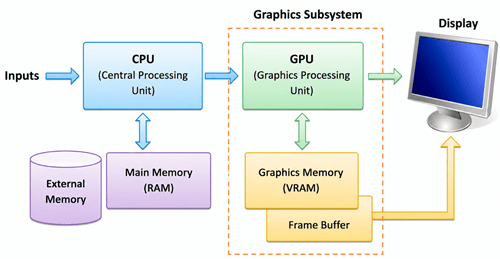

グラフィックス カードの仕組み

グラフィックス カードは、ビジュアル データを処理し、モニターに表示される画像に変換することによって機能します。このプロセスは、ソフトウェア、ゲーム、またはアプリケーションが CPU にグラフィック命令を送信すると開始されます。CPU はシステム タスク全体を管理し、グラフィックス関連のワークロードを GPU に転送します。

システム RAM は、テクスチャ、ジオメトリ データ、レンダリング命令をグラフィック サブシステムに転送する前に一時的に保存します。その後、GPU は何千ものグラフィック計算を並行して処理し、CPU よりもはるかに高速に画像をレンダリングできるようになります。これらの操作には、シェーディング、ライティング、テクスチャ マッピング、ジオメトリ処理、ラスタライゼーションが含まれます。

VRAM とも呼ばれるグラフィックス メモリには、レンダリング中に必要なテクスチャ、フレーム データ、シェーダ、およびその他のビジュアル アセットが保存されます。処理が完了すると、レンダリングされたフレームはディスプレイに送信される前にフレーム バッファーに配置されます。このプロセスにより、最新のグラフィックス カードは、滑らかなビジュアル、高解像度のグラフィックス、リアルタイム レンダリング パフォーマンスを実現できます。

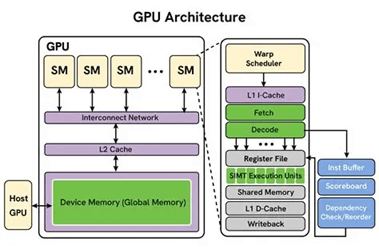

グラフィックス カード アーキテクチャの説明

グラフィックス カード アーキテクチャとは、グラフィックス ワークロードと計算ワークロードを処理する方法を決定する GPU の内部設計と構成を指します。最新の GPU は、並列で連携して動作する多数の小型の処理ユニットを使用して構築されているため、グラフィックス カードが大量のデータを効率的に処理できるようになります。

図に示すように、GPU には複数のストリーミング マルチプロセッサ (SM) が含まれており、これらはグラフィックスと計算タスクの実行を担当する主要な処理ブロックです。これらの SM は相互接続ネットワークを通じて通信し、キャッシュ メモリとグローバル デバイス メモリ (VRAM) へのアクセスを共有します。キャッシュ システムはメモリ アクセスの遅延を軽減し、全体的な処理速度を向上させます。

各 SM の内部には、ワープ スケジューラ、命令フェッチおよびデコード ユニット、レジスタ ファイル、共有メモリ、実行ユニットなどのいくつかの機能ユニットがあります。ワープ スケジューラはスレッドのグループを管理し、GPU コア全体にワークロードを効率的に分散します。この並列処理アーキテクチャにより、GPU はシェーディング、テクスチャ処理、レンダリング、AI アクセラレーション、その他の高速計算を従来の CPU よりもはるかに高速に実行できます。

グラフィックスカードの分類

グラフィックス カードは、設計、パフォーマンス レベル、使用目的、統合方法に基づいて分類できます。最も一般的な分類は、統合グラフィックス カードと専用グラフィックス カードです。

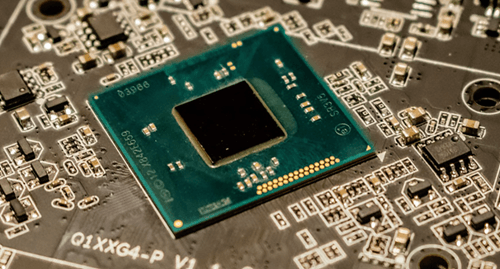

統合グラフィックス

統合グラフィックスは CPU またはマザーボードに直接組み込まれており、グラフィック処理のためにシステム RAM を共有します。例としては、Intel HD グラフィックス、Intel UHD グラフィックス、Intel Iris Xe グラフィックス、AMD Radeon 統合グラフィックスなどがあります。一部のユーザーは、Intel 統合 GPU を Intel Core プロセッサに統合されているため、「Intel Core Graphics」と呼ぶこともあります。

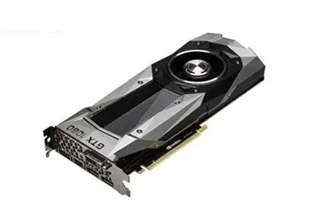

専用グラフィックスカード

独自の GPU、VRAM、冷却システム、および電力供給コンポーネントを備えています。これらのカードは、ゲーム、3D レンダリング、AI 処理、プロフェッショナルなコンテンツ作成などの要求の厳しいワークロード向けに設計されています。グラフィック パフォーマンスが大幅に向上し、高解像度ディスプレイと最新のレンダリング テクノロジのサポートが向上します。

グラフィックス カードは、ゲーム GPU、ワークステーション GPU、サーバー GPU、AI アクセラレータなどのアプリケーション タイプによって分類することもできます。ゲーム用 GPU は高 FPS とビジュアル レンダリングに重点を置き、ワークステーションおよび AI GPU は計算精度、メモリ容量、並列処理パフォーマンスを優先します。

統合グラフィックス vs 専用グラフィックス カード

NVIDIA vs AMD vs Intel グラフィックス カード

ラップトップ GPU とデスクトップ GPU

最新テクノロジーにおけるグラフィックス カード アプリケーション

ゲームおよび e スポーツ システム

グラフィックス カードは、高解像度のグラフィックス、リアルな照明、テクスチャ、スムーズなフレーム レートをレンダリングするために、ゲーム PC や e スポーツ システムで広く使用されています。最新の GPU は、レイ トレーシング、DLSS、高リフレッシュ レートのゲームなどの高度なテクノロジーをサポートし、視覚的な品質と応答性を向上させます。

人工知能と機械学習

GPU は大量の並列計算を効率的に処理できるため、AI や機械学習で頻繁に使用されます。これらは、AI モデルのトレーニング、深層学習アルゴリズム、ニューラル ネットワーク、データ分析タスクの高速化に役立ちます。

ビデオ編集とコンテンツ作成

プロのビデオ編集ソフトウェアは、グラフィック カードを利用して、レンダリング、エンコード、エフェクト処理、カラー グレーディング、およびリアルタイム プレビュー生成を高速化します。GPU は、Adobe Premiere Pro、DaVinci Resolve、Blender などのアプリケーションのレンダリング時間を短縮します。

3D レンダリングとアニメーション

グラフィックス カードは、3D モデリング、アニメーション、レンダリングのワークフローに不可欠です。これらは、映画、ゲーム開発、デジタル デザインで使用される複雑なテクスチャ、照明効果、ジオメトリ計算、およびリアルタイム レンダリングを処理します。

CAD およびエンジニアリング シミュレーション

エンジニアとデザイナーは、コンピューター支援設計 (CAD)、シミュレーション、視覚化タスクに GPU を使用します。グラフィックス カードは、詳細な 3D モデル、工業用シミュレーション、建築レンダリング、機械設計プロジェクトの処理に役立ちます。

科学コンピューティングと研究

高性能 GPU は、その強力な並列処理能力により、シミュレーション、天気予報、分子モデリング、物理計算、大規模データ分析などの科学研究に使用されています。

仮想現実と拡張現実

VR および AR システムでは、低遅延かつ高フレーム レートで没入型のリアルタイム環境を生成するための強力なグラフィック カードが必要です。GPU はスムーズなレンダリングを維持してモーション ラグを軽減し、ユーザー エクスペリエンスを向上させます。

クラウド コンピューティングとデータセンター

最新のデータセンターは GPU を使用して、クラウド ゲーム、AI サービス、仮想化、ビデオ ストリーミング、大規模な計算ワークロードを高速化しています。GPU サーバーは、CPU 単独よりも大量のグラフィック データや計算データを効率的に処理できます。

医用画像およびヘルスケア システム

グラフィックス カードは、MRI、CT、超音波画像などの高解像度スキャンを処理するために医療画像機器で使用されます。GPU は、医療分析の画像再構成速度と視覚化品質の向上に役立ちます。

産業オートメーションとロボティクス

産業用システムは、マシン ビジョン、ロボット制御、自動化、物体検出、リアルタイム画像処理に GPU を使用します。並列処理機能は、自動化環境における応答速度と運用効率の向上に役立ちます。

グラフィックス カードの冷却と電源の要件

最新のグラフィックス カードは、ゲーム、レンダリング、AI ワークロード中に大量の熱を発生するため、安定したパフォーマンスには適切な冷却が不可欠です。ほとんどの GPU は、ヒートシンク、ヒート パイプ、冷却ファンを使用して、GPU チップとメモリ コンポーネントから熱を除去します。ハイエンドのグラフィックス カードは、より高い熱負荷を処理し、過熱を防ぐために、より大型のトリプル ファン クーラーまたは液体冷却システムを使用する場合があります。

グラフィックス カードが正しく動作するには、十分な電力も必要です。消費電力は、GPU モデル、アーキテクチャ、クロック速度、ワークロード強度によって異なります。エントリーレベルの GPU の消費電力は 100 W 未満ですが、高性能のゲームおよび AI GPU の消費電力は 300 W を超える場合があります。このため、最新のグラフィックス カードでは、安定したシステム動作を維持するために外部 PCIe 電源コネクタと適切な定格の電源ユニット (PSU) が必要になることがよくあります。

結論

グラフィックス カードは、グラフィックスを多用するタスクと計算を多用するタスクを処理します。GPU、VRAM、冷却システム、電源コンポーネントを使用してビジュアル データを処理し、スムーズな画像をディスプレイに送信します。グラフィックス カードが強力であればあるほど、ゲーム、レンダリング、AI ワークロード、高解像度ディスプレイ、プロフェッショナル アプリケーションをより適切に処理できます。最終的に、適切なグラフィックス カードの選択は、ユーザーの目的、予算、電源、冷却のニーズ、およびパフォーマンスの期待によって決まります。優れた GPU は、カジュアルな使用、ゲーム、コンテンツ作成、エンジニアリング、AI コンピューティングのいずれの用途であっても、ワークロードに適合する必要があります。

よくあるご質問[FAQ]

1. グラフィックス カードにおいて VRAM が重要なのはなぜですか? また、VRAM はゲームやレンダリングのパフォーマンスにどのような影響を与えますか?

VRAM は、レンダリング中に GPU によって使用されるテクスチャ、シェーダー、フレーム データ、およびその他のビジュアル アセットを保存します。VRAM が不十分なグラフィック カードでは、高解像度のゲーム、大規模なテクスチャ パック、ビデオ編集、または AI ワークロードに問題が生じる可能性があります。VRAM 容量が増えると、低速なシステム メモリに常にアクセスすることなく、より多くのグラフィック データを処理できるため、1440p、4K ゲーム、3D レンダリング、プロのコンテンツ作成におけるパフォーマンスの安定性が向上します。

2. GPU 並列処理により、ビジュアル ワークロードにおいてグラフィックス カードが CPU よりも高速になるのはなぜですか?

GPU には、数千の計算を同時に実行するように設計された多数の小さな処理コアが含まれています。この並列アーキテクチャにより、GPU は、汎用の逐次操作用に最適化された CPU よりもはるかに高速にシェーディング、ライティング、ジオメトリ、テクスチャ、およびレンダリング タスクを処理できます。これが、グラフィックス カードがゲーム、AI トレーニング、シミュレーション、レンダリング アプリケーションで頻繁に使用される理由です。

3. 専用グラフィックス カードが統合グラフィックスよりもはるかに優れたパフォーマンスを発揮するのはなぜですか?

専用グラフィックス カードには、独自の GPU、VRAM、冷却システム、電力供給ハードウェアが含まれており、要求の厳しいグラフィック ワークロードを CPU から独立して処理できます。統合グラフィックスはシステム RAM を共有し、電力と熱容量が限られているため、ゲーム、レンダリング、AI のパフォーマンスが制限されます。専用 GPU は、高性能のビジュアルおよび計算タスクのために特別に構築されています。

4. 最新の GPU アーキテクチャ内でストリーミング マルチプロセッサ (SM) はどのような役割を果たしますか?

ストリーミング マルチプロセッサは、GPU 内の主要な処理ブロックです。これらはスレッドのグループを管理し、グラフィックスを実行し、ワークロードを並行して計算します。各 SM には、レンダリング、AI アクセラレーション、テクスチャ マッピング、シェーディング操作を効率的に処理するために連携して動作するスケジューラ、実行ユニット、レジスタ、共有メモリが含まれています。通常、SM リソースが増えると、GPU のパフォーマンスが向上します。

5. ハイエンドのグラフィックス カードには、より大型の冷却システムと強力な電源が必要なのはなぜですか?

高性能 GPU は、高いクロック速度で大量のワークロードを処理し、大量の熱と電力を消費します。トリプルファンヒートシンクや液体冷却などの高度な冷却システムは、安全な動作温度を維持し、サーマルスロットリングを防止します。強力な GPU は 300 W を超える電力を消費する場合もあり、安定した動作のためには大容量 PSU と外部 PCIe 電源コネクタが必要になります。

6. レイ トレーシングはグラフィックス カードのパフォーマンスにどのような影響を与えますか?

レイ トレーシングは、光がオブジェクトとどのように相互作用するかをリアルタイムで計算することにより、リアルな照明、影、反射、およびグローバル イルミネーションをシミュレートします。これらの計算は非常に要求が厳しいため、より強力なレイ トレーシング ハードウェアを備えた GPU は、よりスムーズなフレーム レートとより優れたビジュアル品質を維持できます。一般に NVIDIA GPU はレイ トレーシング パフォーマンスが優れていると考えられていますが、AMD と Intel はテクノロジーの向上を続けています。
