クリスタルオシレーターが安定したクロック信号を生成する方法

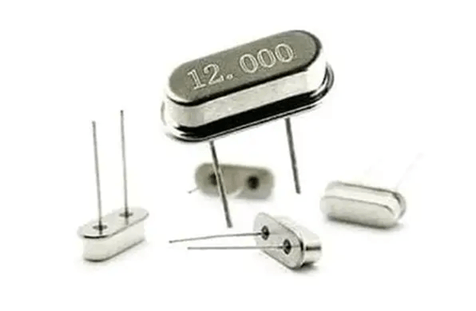

水晶発振器は、水晶を使用して安定した正確なクロック信号を生成する電子回路であり、プロセッサ、マイクロコントローラー、通信回路、GPS デバイス、および産業機器のタイミング ハートビートのように機能します。その歴史は、エンジニアが古い発振器設計よりも安定した周波数源を必要としていた初期の無線および周波数制御に遡ります。この記事では、水晶発振器の仕組み、種類、周波数の安定性などについて説明します。

カタログ

水晶発振器が安定したクロック信号を生成する仕組み

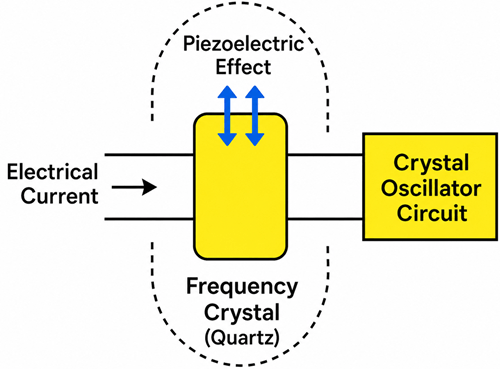

水晶発振器は、水晶の固有振動特性を利用して安定したクロック信号を生成します。図 2 に示すように、水晶に電流が印加されると、圧電効果と呼ばれる現象によって材料が振動します。圧電効果により、クォーツは電気エネルギーを機械振動に変換し、さらにそれらの振動を電気信号に変換します。クォーツは非常に正確で再現可能な周波数で振動するため、電子システムにおける正確なタイミングとクロック生成の優れた源となります。

水晶は共振器としても機能します。音叉が特定の音で振動するのと同じように、クリスタルはその物理的形状、厚さ、カットによって決まる特定の周波数で自然に共振します。通電されると、クリスタルはこの共振周波数を強く利用し、不要な周波数と電気ノイズを低減します。この共振により、水晶発振器は、マイクロコントローラー、プロセッサー、通信機器、コンピューター、デジタル システムで使用される非常に安定したクロック信号を生成できます。

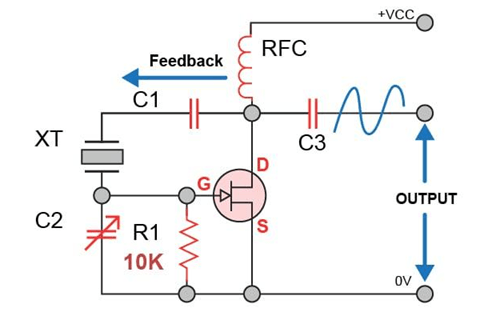

図 3 に示すように、発振回路には、発振を継続的に維持するアンプとフィードバック ネットワークが含まれています。アンプは振動するクリスタルによって生成される弱い信号を強化し、フィードバック パスは出力信号の一部をクリスタル回路に戻します。この連続ループにより、クリスタルは中断されることなく振動し続けます。コンデンサや増幅段などのコンポーネントは、安定した発振と信号生成に必要な正しい動作条件を維持するのに役立ちます。

水晶は周波数精度が非常に高く、エネルギー損失が少ないため、振動は長期間安定しています。それらの共振特性は、電気ノイズ、電圧変動、および小さな環境変化の影響を軽減するのに役立ちます。より高度な水晶発振器の設計では、追加の温度補償または制御回路を使用して、温度変化や水晶の経年変化によって引き起こされる周波数ドリフトを最小限に抑えることもできます。この長期安定性により、水晶発振器が正確なタイミング、同期、信頼性の高いデータ転送、安定したクロック生成を必要とするシステムで広く使用されています。

水晶発振器の種類

回路動作による

この分類は、水晶振動子が発振回路内でどのように動作するか、および共振周波数が信号生成にどのように使用されるかに基づいています。

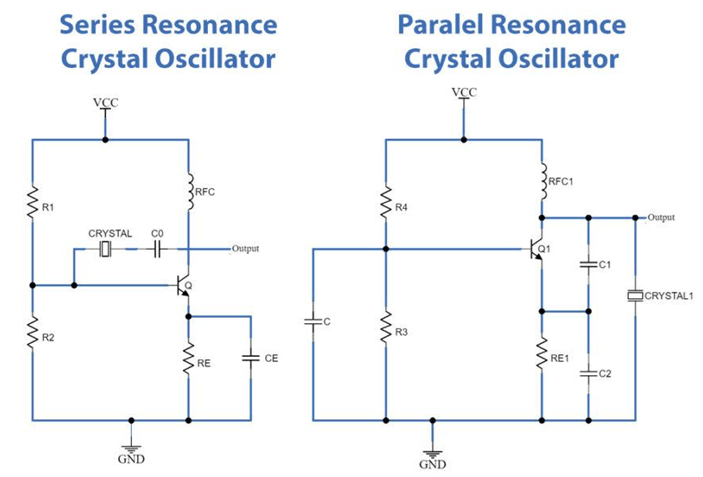

並列水晶発振器

並列水晶発振器は、水晶の並列共振周波数付近で動作します。この構成では、水晶は発振回路に接続された外部負荷容量と連携して動作します。コンデンサは最終動作周波数に影響を与え、水晶の自然直列共振とはわずかに異なる周波数で回路を安定させることができます。並列水晶発振器の重要な特性の 1 つは、動作周波数が外部コンデンサの値に部分的に依存することです。負荷容量が正しくないと、発振器の周波数がシフトしたり、安定性が低下したりする可能性があります。

シリーズ水晶発振器

直列水晶発振器は、水晶の直列共振周波数付近で動作し、水晶のインピーダンスが非常に低くなります。このモードでは、水晶は信号経路内でほぼ非常に小さな抵抗のように動作し、外部コンデンサではなく主に水晶自体によって決定される周波数で発振器が動作できるようにします。並列発振器と比較して、直列水晶発振器は、狭い周波数制御または特殊な RF 動作を必要とする回路でよく使用されます。ただし、適切な起動と安定した発振を確保するには、発振回路を慎重に設計する必要があります。

性能とデザインのタイプ別

この分類は、発振器の安定性、周波数制御能力、温度性能、精度レベルに焦点を当てています。

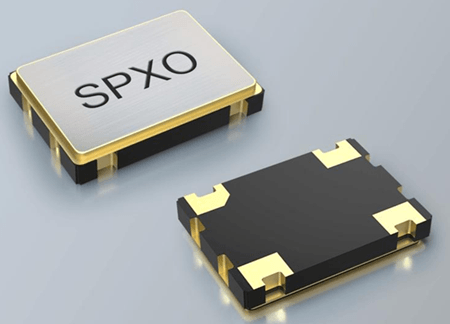

XO または SPXO (標準水晶発振器)

XO は、SPXO (Simple Packaged Crystal Oscillator) とも呼ばれます。これは、コンパクトなパッケージ内で水晶振動子と発振回路を組み合わせて、固定周波数のクロック信号を生成します。ただし、標準 XO の温度補償は限られているため、温度変化、経年劣化、環境条件によって周波数がわずかにドリフトする可能性があります。

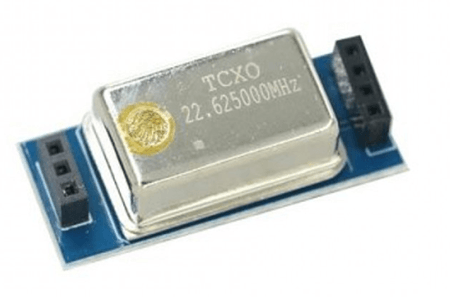

TCXO (温度補償水晶発振器)

TCXO は、温度に関連した周波数ドリフトを補償することで周波数の安定性を向上させます。水晶振動子は温度が変化すると周波数が自然に変化するため、TCXO は補償回路を使用してこれらの変動を自動的に補正します。標準の XO と比較して、TCXO は比較的低い消費電力とコンパクトなサイズを維持しながら、周波数安定性が大幅に向上します。

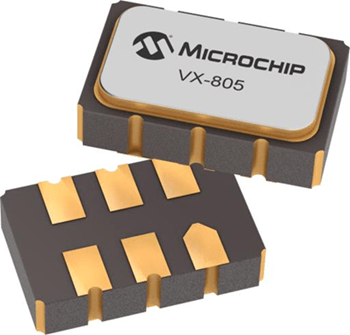

VCXO (電圧制御水晶発振器)

VCXO により、外部制御電圧を使用して発振器周波数を電子的に調整できます。発振器は、1 つの固定周波数のみを生成するのではなく、制御された範囲内で出力周波数をわずかにシフトできます。通常、VCXO の調整範囲は他の調整可能な発振器に比べて狭いですが、非常に正確な周波数制御を実現します。

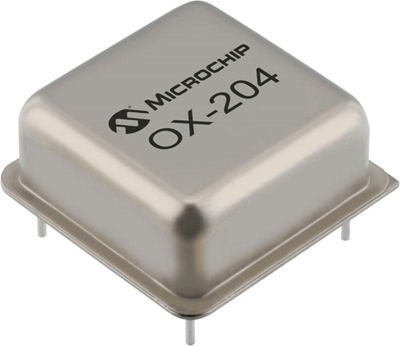

OCXO (恒温槽付き水晶発振器)

OCXO は、オーブンと呼ばれる温度制御されたチャンバー内に水晶を配置することにより、非常に高い周波数安定性を実現します。水晶振動子は一定の高温に保たれ、環境温度の変化が周波数安定性に及ぼす影響を最小限に抑えます。ただし、OCXO は一般に、内部加熱システムがあるため、他のタイプの水晶発振器よりも大きく、より高価で、より多くの電力を消費します。

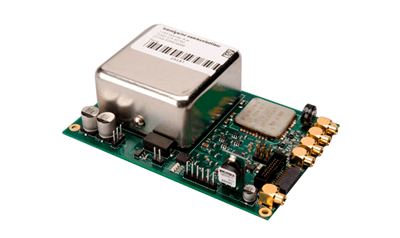

GPSDO (GPS 規律発振器)

GPS 規律発振器は、安定性の高い水晶発振器と GPS 衛星から受信したタイミング信号を組み合わせたものです。GPS リファレンスは発振器周波数を継続的に補正し、システムが非常に正確な長期的なタイミング安定性を維持できるようにします。GPS 衛星は原子時計基準を使用するため、GPSDO システムは長期間にわたって非常に正確な周波数とタイミングのパフォーマンスを実現できます。

周波数の安定性、ドリフト、精度

実際の電子システムでは、発振器によって生成されるクロック信号がタイミング、同期、信号処理、およびデータ転送の精度を制御します。非常に小さな周波数誤差であっても、通信の信頼性、GPS 測位精度、プロセッサーのタイミング、RF 送信品質、およびシステム全体の安定性に影響を与える可能性があります。

水晶発振器における PPM の意味

水晶発振器の精度は通常、100 万分の 1 (ppm) で指定されます。PPM は、実際の出力周波数が理想的な周波数からどの程度逸脱する可能性があるかを表します。ppm 値が低いほど、精度が高く、安定性が優れていることを意味します。

たとえば、定格 ±10 ppm の 10 MHz 水晶発振器は、次のように変化する可能性があります。

• 公称周波数 10 MHz から ±100 Hz

• 10 MHz での 1 ppm は 10 Hz に相当します。

• 10 MHz での 50 ppm は 500 Hz に相当します。

これらの数値は小さいように見えますが、わずかな周波数誤差でも、高速デジタル システム、無線通信、GPS 同期、RF 送信において大きな問題を引き起こす可能性があります。

比較のために：

発振器 種類	典型的な 安定性
標準 XO/SPXO	±20 ±100ppmまで
TCXO	±0.5 ±5ppmまで
OCXO	±0.01 ±0.1ppmまで
GPSDO	極めて 長期的なエラーが少ない

温度による周波数ドリフト

温度は水晶振動子の周波数ドリフトの最大の原因の 1 つです。温度が変化すると、結晶の物理的寸法と電気的特性がわずかに変化し、共振周波数がシフトします。

家庭用電化製品では、小さな周波数ドリフトは目立った問題を引き起こさない場合があります。ただし、RF システム、ワイヤレス通信、産業オートメーション、および高精度タイミング システムでは、温度による小さなドリフトでも同期精度と信号の信頼性が低下する可能性があります。

たとえば:

• 無線通信システムでは、周波数ドリフトによりキャリア周波数がシフトし、信号品質が低下する可能性があります。

• GPS 受信機では、タイミングが不安定になると測位精度が低下する可能性があります。

• シリアル通信システムでは、過度のクロック不一致によりデータ送信エラーが増加する可能性があります。

• RF トランスミッターでは、不安定な発振器により、近くのチャネルへの干渉が増加する可能性があります。

これが、変化する環境温度にさらされるシステムで TCXO と OCXO が一般的に使用される理由です。TCXO は温度ドリフトを電子的に補償し、OCXO は制御された加熱チャンバー内に結晶を保持して非常に安定した動作を維持します。

水晶の経年変化による影響

水晶はまた、一般に経年変化と呼ばれる、長期間にわたって徐々に周波数が変化します。老化は、結晶構造内部のゆっくりとした物理的および化学的変化、汚染、機械的応力、および長期にわたる材料の緩和によって発生します。

ほとんどの水晶発振器は、時間の経過とともに安定するまで、動作の最初の 1 年間に大きなドリフトを経験します。典型的な老化率は次のとおりです。

• 標準発振器の場合、年間±1 ppm ～ ±5 ppm

• 高精度 OCXO システムの経年劣化率が大幅に低下

ハイエンドの発振器は、水晶処理、温度制御、精密製造技術を通じて経年変化の影響を最小限に抑えるよう慎重に設計されています。

クロック精度の低下による実際の影響

時計の精度が低いと、電子システムに目に見える問題と隠れた問題の両方が発生する可能性があります。単純な家電製品では、その影響がタイミングのずれや動作の不安定として現れることがあります。高度なシステムでは、結果がさらに深刻になる可能性があります。

たとえば、マイクロコントローラー システムでは、クロック信号が不安定であると、不正確な命令タイミングや周辺機器間の通信障害が発生する可能性があります。SDR (ソフトウェア無線) システムでは、発振器が不安定になると変調が歪み、信号品質が低下する可能性があります。産業用オートメーション システムでは、タイミング ドリフトが同期モーター制御やセンサー調整に影響を与える可能性があります。

クロック信号は電子システムのタイミング基盤を制御するため、発振器の安定性はシステム全体の信頼性、パフォーマンス、精度に直接影響します。このため、民生用電子設計と高性能電子設計の両方において、正しい水晶発振器のタイプを選択することが重要です。

水晶発振器の位相ノイズとジッター

位相ノイズとジッターは、水晶発振器の出力信号がどの程度クリーンで安定しているかを表します。下の図に示すように、左側は時間領域を表しており、波形の小さなシフトがタイミングの変化を示しています。このタイミングの変動をジッターと呼びます。デジタル システムでは、ジッターは、クロック エッジが予想どおりの時間に到着しないことを意味します。到着がわずかに早くなったり、遅れたりする可能性があり、データ転送、信号サンプリング、同期に影響を与える可能性があります。

画像の右側は周波数領域を示しており、発振器のノイズが目的の周波数の周囲に現れます。これを位相雑音といいます。完璧な発振器は、正確な 1 つの周波数でのみエネルギーを生成しますが、実際の発振器には常に搬送波信号の周囲に小さなノイズが存在します。位相ノイズが低いということは、発振器がよりクリーンで正確なクロック信号を生成することを意味します。

低ジッターと低位相ノイズは、RF、通信、および高速システムにおいて重要です。RF 回路では、位相ノイズによりエネルギーが近くの周波数に拡散し、信号の明瞭度が低下する可能性があります。通信リンクでは、クロックが不安定になるとビット エラーが増加し、同期が弱くなる可能性があります。ADC システムでは、特に高速信号または高周波数信号を測定する場合、ジッターによりサンプリング精度が低下する可能性があります。このため、低ノイズの水晶発振器が通信、ネットワーキング、レーダー、精密測定、高速デジタル設計で好まれるのです。

実際のシステムで水晶発振器が故障する理由

回路、レイアウト、電源、または環境が適切な発振をサポートしていない場合、水晶発振器は故障したり、不安定になる可能性があります。これらの問題は、起動の失敗、周波数ドリフト、ジッター、または完全なクロック損失を引き起こす可能性があります。

起動失敗の原因

起動エラーは、発振器が発振を開始するのに十分な信号を構築できない場合に発生します。これは、アンプのゲインが低い、部品の値が間違っている、またはクリスタルが不適切であることが原因である可能性があります。

過剰な負荷容量

負荷容量が大きすぎると、起動が遅くなったり、周波数が変化したり、発振が停止したりする可能性があります。コンデンサの値は水晶振動子に必要な負荷容量と一致する必要があります。

不適切な PCB レイアウト

長い配線、ノイズの多い配線、および不十分な接地は、発振器の信号を妨害する可能性があります。クリスタルは、短くきれいな配線で IC の近くに配置する必要があります。

温度ストレス

温度変化によりクリスタルの周波数が変化する可能性があります。過酷な環境では、タイミングを安定させるには TCXO または OCXO タイプの方が適しています。

機械的振動と衝撃

水晶は機械装置であるため、強い振動や衝撃が周波数の安定性に影響を与えたり、水晶が損傷したりする可能性があります。

経年変化と周波数ドリフト

時間の経過とともに、水晶振動子は経年劣化により周波数がゆっくりと変化します。これは、長期的なタイミング精度が必要なシステムでは重要です。

電源ノイズの問題

ノイズのある電源はジッターを増加させ、クロックを不安定にする可能性があります。適切なフィルタリングと適切なデカップリングは、発振器信号をクリーンに保つのに役立ちます。

水晶発振器と水晶発振器

特徴	クリスタル 発振器	クリスタル レゾネーター
主な機能	を生成します 完全なクロック信号	基本的な機能を提供します 周波数共鳴
精度	非常に高い	中等度
周波数 安定性	素晴らしい	以下より低い 水晶発振器
周波数ドリフト	非常に低い	より高いドリフト
スタートアップ 安定性	より安定した	安定性が低い
ジッターとノイズ	ジッターの低減と 位相雑音	より高いタイミング バリエーション
内部回路	含まれるもの 発振回路	通常は必要です 外部回路
コスト	より高い	下位
パワー 消費	中等度	通常は低い
共通 アプリケーション	RFシステム、 テレコム、GPS、ネットワーキング、高精度タイミング	マイクロコントローラー、 家庭用電化製品、単純な組み込みシステム
温度 パフォーマンス	安定性の向上 過熱	さらに影響を受けるのは、 温度変化
長期 信頼性	より高い精度 時間が経つにつれて	に適しています それほど重要ではないタイミング

(注: より良い選択は、システムがパフォーマンスを優先するか、低コストを優先するかによって異なります。)

水晶発振器とMEMS発振器

特徴	クリスタル 発振器	MEMS 発振器
周波数 安定性	素晴らしい	良いからとても 良い
位相雑音	下位	やや高め いくつかのデザインでは
ジッター パフォーマンス	非常に低い	低い
耐衝撃性	中等度	素晴らしい
振動 抵抗	中等度	厳しいほうが良い 環境
パワー 消費	低い	多くの場合、より低い ポータブルシステム
温度 安定性	優れた TCXO/OCXO	相性が良い 補償
サイズ	小	非常にコンパクト
起動時間	中等度	より高速な起動
信頼性	高	非常に高い 高振動環境
共通 アプリケーション	RF、テレコム、 GPS、ネットワーキング	IoT、自動車、 産業用、ポータブル電子機器

(注: 最適な選択は、システムがタイミング精度と環境耐久性のどちらを優先するかによって異なります。)

適切な水晶発振器を選択する方法

• システムまたはプロセッサに必要な正しい動作周波数を選択します。

• 周波数精度と安定性の要件を確認します。通常は ppm で指定されます。

• 使用環境の動作温度範囲を考慮してください。

• RF および高速システムには、低ジッターまたは低位相ノイズの発振器を選択します。

• 必要な供給電圧と消費電力を確認してください。

• 負荷容量を発振器または水晶の仕様と一致させます。

• 高速ブートまたは低電力アプリケーションの起動時間を考慮してください。

• 高温安定性が必要な場合は、TCXO または OCXO タイプを選択してください。

• 自動車または産業用システムには耐振動設計を使用します。

• パッケージのサイズと PCB スペースの制限を確認します。

• 高精度タイミング システムの長期経年劣化パフォーマンスを考慮してください。

• 敏感な回路には、優れた EMI およびノイズ性能を備えた発振器を選択してください。

• コストと必要なパフォーマンスおよび信頼性を比較します。

• 正確なタイミングには水晶発振器を使用し、厳しい環境には MEMS 発振器を使用します。

実際のアプリケーションで使用される水晶発振器

マイクロコントローラーと組み込みシステム

マイクロコントローラーは、命令のタイミングとシステム動作を制御するクロック信号を生成するために水晶発振器に依存しています。発振器は、プロセッサがタスクを実行し、通信を処理し、UART、SPI、I²C、タイマーなどのペリフェラルを同期する速度を決定します。たとえば、多くの STM32、PIC、AVR、および ESP32 マイクロコントローラは、内部 RC 発振器よりも正確なタイミングを得るために外部水晶発振器を使用します。IoT デバイス、スマート センサー、組み込みコントローラー、開発ボード。

通信およびRFシステム

通信システムには、正確な搬送周波数と信号同期を維持するために、非常に安定した発振器が必要です。RF 回路では、小さな周波数ドリフトでも信号品質が低下したり、干渉が発生したり、通信エラーが発生したりする可能性があります。水晶発振器は、Wi-Fi ルーター、携帯電話基地局、無線送信機、SDR システム、Bluetooth デバイス、およびネットワーク機器で一般的に使用されています。

GPS およびナビゲーション デバイス

位置計算は非常に正確な信号同期に依存するため、GPS システムは正確なタイミングに大きく依存します。水晶発振器は、衛星タイミング信号の処理中に受信機のクロックを安定させるのに役立ちます。温度変化が測位精度に影響を与える可能性があるため、TCXO は GPS モジュールで一般的に使用されます。ナビゲーション システム、ドローン、車両追跡システム、スマートフォン、測量機器では、安定した発振器が信号のロックと測位精度の向上に役立ちます。

コンピュータとプロセッサ

プロセッサとチップセットは、CPU 動作、メモリ同期、バス、周辺機器通信の主要なタイミング基準として水晶発振器を使用します。発振器は、命令の処理速度と、さまざまなシステム コンポーネントの同期を維持する方法を制御します。デスクトップ コンピューター、ラップトップ、サーバー、GPU、マザーボードは、システム クロック、PCIe タイミング、イーサネット通信、USB インターフェイスに複数の水晶発振器を使用します。

産業用オートメーションシステム

産業用システムは、コントローラ、センサー、通信モジュール、モータードライブ間の同期動作を維持するために水晶発振器を使用します。PLC システム、ロボット工学、ファクトリー オートメーション、産業用監視機器では、安定したタイミングが重要です。産業環境では、発振器は多くの場合、温度変化、振動、電気ノイズの下で動作しなければなりません。高安定発振器は、オートメーション システムにおける信頼性の高い通信、同期モーター制御、正確なセンサー タイミングの維持に役立ちます。

医療用電子機器

医療機器は、正確なタイミング、信号処理、安定したデータ収集のために水晶発振器を使用します。患者モニター、ECG 装置、超音波システム、輸液ポンプ、ポータブル医療機器などのシステムでは、タイミング精度が測定の信頼性に直接影響します。

カーエレクトロニクス

最新の車両では、エンジン コントロール ユニット (ECU)、インフォテインメント システム、GPS モジュール、ADAS システム、通信ネットワーク、センサー処理システムで水晶発振器が使用されています。自動車システムは熱、振動、電気ノイズの下で動作する必要があるため、発振器の信頼性が非常に重要になります。

実際の水晶発振器 IC とモジュールの例

多くの電子システムでは、有名メーカーのパッケージ化された水晶発振器モジュールとタイミング IC が使用されています。

エプソン SG-8002シリーズ

Epson SG-8002 シリーズは、組み込みシステム、産業用電子機器、ネットワーク機器、通信機器などで広く使用されているプログラマブル水晶発振器です。複数の出力周波数をサポートし、コンパクトなパッケージで低消費電力を実現します。これらの発振器は、安定したクロック生成が必要なマイクロコントローラー、IoT デバイス、デジタル制御システムでよく使用されます。

アブラコン水晶発振器

アブラコンは、RF システム、自動車エレクトロニクス、無線通信、GPS モジュール、産業オートメーションで使用される幅広い水晶発振器、TCXO、MEMS タイミング ソリューションを製造しています。Abracon 発振器の多くは、低位相ノイズ、温度安定性、コンパクトな組み込みアプリケーション向けに設計されています。

SiTime MEMS オシレータ

SiTime 発振器は、従来の水晶振動子の代わりに MEMS テクノロジーを使用します。衝撃、振動、環境ストレスに対する強い耐性があるため、自動車システム、産業機器、ポータブル電子機器、ネットワーク ハードウェア、IoT 製品に広く使用されています。SiTime MEMS 発振器は、機械的耐久性と信頼性が重要な過酷な用途によく選ばれます。

CTS 水晶発振器

CTS 水晶発振器は、通信、コンピューティング システム、ネットワーク デバイス、および産業用電子機器で一般的に使用されています。多くの CTS 発振器は、通信インターフェイス、プロセッサ、高速デジタル システムに低ジッターと安定した周波数性能を提供します。

TXCオシレーター

TXC 発振器は、家庭用電化製品、無線モジュール、コンピュータ、GPS システム、および組み込みデバイスで広く使用されています。同社は、通信およびデジタル処理アプリケーション向けの標準水晶発振器、TCXO、高周波タイミング ソリューションを製造しています。

結論

多くのシステムは依然として高精度で安定したタイミング信号を必要としています。MEMS タイミング技術が発展したにもかかわらず、水晶発振器は低位相ノイズ、優れた周波数安定性、および高速で高精度の電子システムに信頼性の高いクロック生成を提供するため、依然として多くのアプリケーションで好まれています。
