デジタルアイソレーターは、2つの電気的に分離された回路間でデジタル信号を安全に転送するために協力して動作するいくつかの内部セクションを含んでいます。光伝送を使用する光アイソレーターとは異なり、デジタルアイソレーターは、CMOS信号処理と組み合わせた磁気または静電容量カップリングに依存しています。内部設計は、信号の完全性、電気的絶縁、スイッチング速度、高電圧の乱れからの保護に焦点を当てています。
主要な内部部品には、絶縁バリア、カップリング構造、CMOS処理回路があります。それぞれのセクションは、デバイス内で異なる機能を果たします。
絶縁バリアは、デジタルアイソレーターの入力側と出力側の物理的な分離を提供します。その主な目的は、危険な電圧、電気的サージ、および接地ループ電流が回路間で交差するのをブロックしながら、信号伝送を可能にすることです。

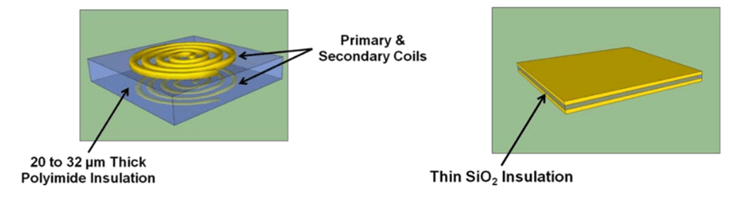

デジタルアイソレーターにおけるポリイミドおよびSiO₂絶縁構造
このバリアを作成するために、製造業者は標準CMOS半導体製造と互換性のある絶縁材料を使用します。最も一般的な2つの材料は、ポリイミド(PI)と二酸化ケイ素(SiO₂)です。ポリイミドは、低い機械的ストレスでより厚い絶縁層をサポートするため、広く使用されており、長期的な信頼性とサージ耐性の向上に役立ちます。二酸化ケイ素は、半導体製造プロセスに簡単に統合できるため、コンパクトな高速度アイソレーターで一般的に使用されます。
絶縁材料は、動作電圧の寿命、強化絶縁能力、サージ耐性などの重要な絶縁仕様に強く影響します。ポリイミドベースの絶縁層は、より強力な長期絶縁性能を必要とする産業および医療システムでよく使用される一方、薄いSiO₂絶縁は、コンパクトな高速通信アイソレーターで一般的に使用されます。
トランスフォーマーベースのデジタルアイソレーターは、磁気カップリングを使用して絶縁バリアを越えてデジタルデータを転送します。チップ内では、ミニチュアトランスのコイルが絶縁層の反対側に配置されます。高周波の電流パルスが一次コイルを流れると、対応する信号が二次コイルに誘導される磁場が生成されます。

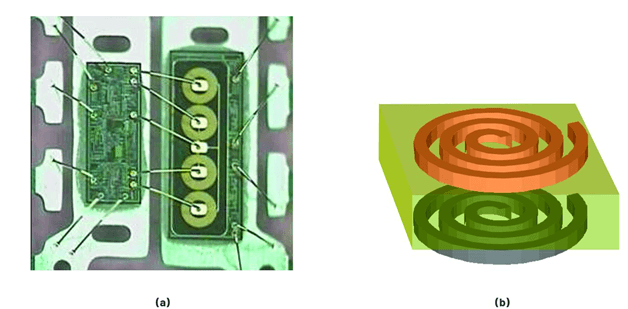

デジタルアイソレータにおける内部トランスフォーマーベースのアイソレーション構造
図に示されているように、トランスコイルは半導体構造に直接統合されており、直接的な電気伝導なしに信号がアイソレーションバリアを越えることを可能にします。
このアイソレーション方式は、電気的ノイズや高速電圧トランジェントに対して強い抵抗を提供し、厳しい産業環境に非常に適しています。トランスフォーマーベースのアイソレータは、モータードライブ、産業オートメーションシステム、電力コンバータ、そして高いトランジェント耐性が要求されるインバータアプリケーションで広く使用されています。
磁気結合のもう一つの利点は、より厚い絶縁層が使用されていても、信号伝送を信頼性を持って維持できることです。これにより、アイソレーション能力、サージ耐性、長期的な信頼性が向上し、通信性能に大きな影響を与えることなく改善されます。
キャパシティブデジタルアイソレータは、薄い絶縁層で分離された集積キャパシタプレート間の電場結合を使用して信号を転送します。入力信号は、高周波パルスに変換され、キャパシティブ構造を通過し、アイソレートされた側でデジタル出力信号に再構成されます。

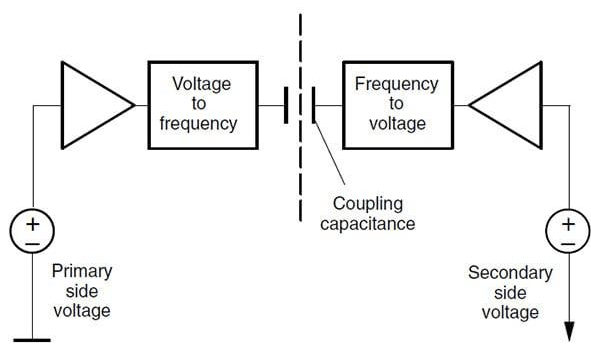

デジタルアイソレータにおけるキャパシティブアイソレーション構造
このアイソレーション方式は、高速データ転送を低電力消費でサポートするため、高速通信システムで広く使用されています。キャパシティブデジタルアイソレータは、SPI、UART、I²C、RS-485、およびCANバスインターフェースで一般的に見られます。
キャパシティブ結合はキャパシタプレート間の距離に大きく依存するため、これらのアイソレータは通常、強力な信号伝送効率を維持するために非常に薄いSiO₂絶縁層を使用します。ただし、キャパシティブ構造は共通モードトランジェントに対してより敏感である可能性があるため、追加のシールドおよびフィルタ回路が統合されて、ノイズ耐性と通信の安定性を向上させることがよくあります。
内部CMOS回路は、アイソレータ内部の信号変換とデジタル処理を担当します。標準的な論理レベルの入力信号を、トランスフォーマーまたはキャパシティブ結合構造を介して送信するのに適した高周波エンコード信号に変換します。アイソレーションバリアを越えた後、信号はデコードされ、デジタル出力信号に復元されます。

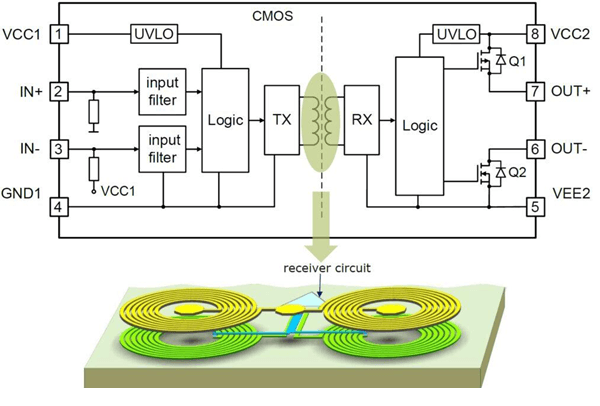

デジタルアイソレータにおける内部CMOS信号処理回路
CMOS回路は、信号の通信精度を維持するために、パルスタイミング、同期、論理再構成、および信号調整も管理します。多くの現代のデジタルアイソレータは、アンダーボルテージロックアウト、フェイルセーフ出力、グリッチフィルタリング、熱保護などの追加の制御および保護機能を統合しています。
CMOS技術は低電力消費と高速スイッチングをサポートするため、従来の光隔離器と比較して、デジタルアイソレータはより高速な動作と低エネルギー消費を実現します。
デジタルアイソレータは、アイソレーションバリアを横切って直接電流が流れることを許可せずに、2つの電気的に分離された回路間でデジタル信号を転送します。図5に示されるように、入力信号は最初にグリッチフィルタを通過し、不要なノイズを除去し、アイソレーション回路に誤ったスイッチング信号が入るのを防ぎます。

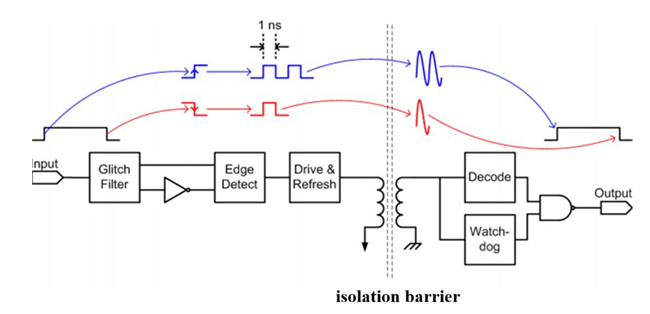

デジタルアイソレータの動作原理
フィルタリングの後、エッジ検出回路は入力信号の変化を識別し、それを短い高周波パルスに変換します。ドライブおよびリフレッシュ回路は、アイソレータの設計に応じて、これらのパルスを磁気またはキャパシティブ結合を介してアイソレーションバリアを越えて送信します。これにより、両側の間に直接的な電気接続を作成することなく、信号転送が可能になります。
受信側では、デコード回路が送信されたパルスを元のデジタル論理信号に再構成します。ウォッチドッグ回路は、信号の活動を監視し、信号中断中に不正な出力状態を防ぐことで、安定した操作を維持するのに役立ちます。
両側が電気的に分離されているため、デジタルアイソレータはグラウンドループ、電圧サージ、および電気的ノイズが敏感な回路に到達するのを防ぎます。これにより、モータードライブ、電力コンバータ、産業オートメーションシステム、および他の高ノイズ環境において、通信の信頼性とシステム保護が向上します。
デジタルアイソレータは、アイソレーションバリアを越えて情報を転送する方法によってグループ分けできます。セクション1ですでに内部構造について説明しているため、このセクションでは各タイプがどこで最も機能するか、その制限が何であるか、そして実際のアプリケーションに適したタイプを選ぶ方法に焦点を当てます。

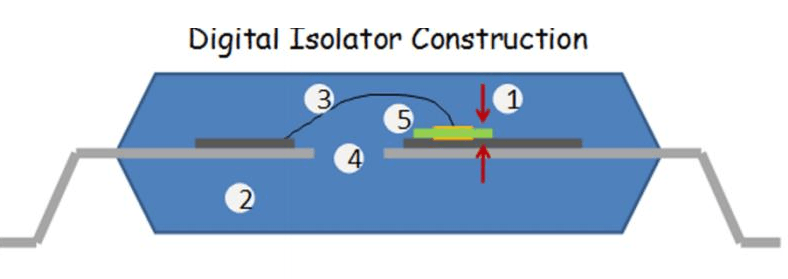

トランスフォーマーベースのデジタルアイソレータの構造
トランスフォーマー基盤のデジタルアイソレータは、速いスイッチノイズ、高トランジェント電圧、過酷な電気環境にさらされるシステムにとって優れた選択肢です。モータードライブ、インバータ、産業用オートメーション、およびアイソレートゲートドライバ回路で一般的に使用されており、電圧変化が非常に迅速に発生しても安定した通信を維持できます。
彼らの主な強みは、高いコモンモードトランジェント耐性であり、MOSFET、IGBT、電力コンバータ、およびその他の騒がしいスイッチングデバイスの近くの回路に適しています。信頼性が電気ストレスの下で重要な場合、小型または低コストのアイソレーションソリューションを選択するよりも、通常はこの選択肢が好まれます。

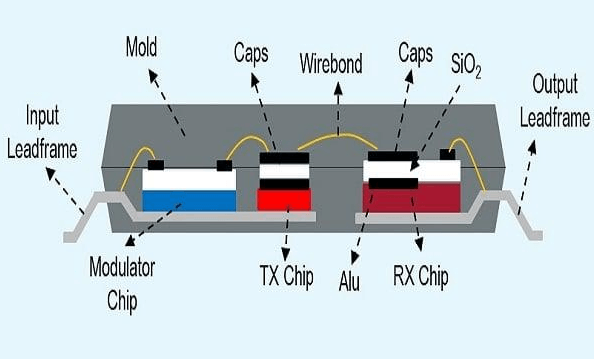

静電容量型デジタルアイソレータの構造
静電容量型デジタルアイソレータは、高速デジタル通信に対してしばしば選択されます。なぜなら、迅速なデータ転送、低消費電力、およびコンパクトなパッケージオプションを提供するからです。主な目的は、コントローラを保護しながら信号タイミングを正確に保つことであり、孤立したSPI、UART、I²C、RS-485、およびCAN通信ラインで一般的に使用されます。
このタイプは、基板スペースと電力効率が重要な場合に便利です。しかし、設計者はデバイスのCMTI評価、絶縁評価、およびレイアウト推奨を確認する必要があります。静電容量型設計は、システムが適切に設計されていない場合、コモンモードノイズに対してより敏感になる可能性があります。

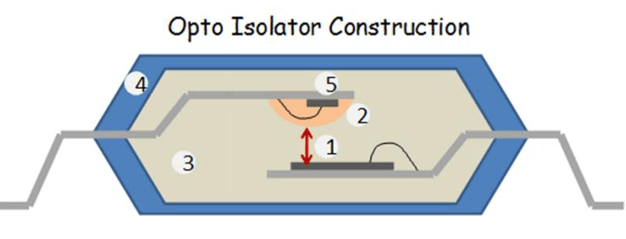

光学デジタルアイソレータの構造
光学デジタルアイソレータは、しばしばオプトカプラスタイルのデバイスによって表され、アプリケーションに対してシンプルで確立されたアイソレーション手法で十分な場合に使用されます。低速スイッチング、基本的なフィードバック回路、リレコントロール、PLC入力モジュール、およびレガシー産業設計で一般的です。
彼らの主な利点は、成熟度と広い入手可能性です。しかし、通常、トランスフォーマー基盤型や静電容量型デジタルアイソレータよりも遅く、LEDを適切に駆動する必要があるため、入力電力を多く消費する可能性があります。時間が経つにつれて、LEDの劣化が性能を低下させることもあるため、光学アイソレータが高速または長寿命の精密システムに最適な選択肢であるとは限りません。
| 仕様 |
共通 シンボル |
一般的 範囲 |
説明 |
| 絶縁 電圧 |
VISO |
2.5 kV rmsから6 kV rmsまで |
バリアが耐えられる最大電圧 |
| 動作電圧 |
VIORM / VIOWM |
125 V rmsから 1000 V rmsまで |
バリアを越える持続電圧 |
| サージ電圧 |
VSURGE |
6 kVから12 kV ピークまで |
短時間持続する高電圧耐性 |
| CMTI |
CMTI |
25 kV/µsから150 kV/µsまで |
高速電圧トランジェントに対する耐性 |
| データレート |
DR |
1 Mbpsから150 Mbpsまで |
最大信号 スピード |
| 伝播遅延 |
tPD |
10 nsから100 ns |
信号が通過する時間 |
| パルス幅 歪み |
PWD |
1 nsから20 ns |
入力パルスと出力パルスの幅の差 |
| チャンネル数 |
CH |
1から8チャネルまで |
孤立されたチャネルの数 |
| 入力ロジック 電圧 |
VIH / VIL |
1.8 V、2.5 V、 3.3 V、5 Vロジック |
ロジックHIGH/LOW 閾値 |
| 電源電圧 |
VCC |
1.8 Vから5.5 Vまで |
動作供給 電圧 |
| 電源電流 |
ICC |
µAから数mA までチャネルごと |
動作 電流 |
| 消費電力 |
PD |
デバイス依存 |
使用される総電力 |
| 絶縁 静電容量 |
CIO |
0.5 pFから3 pFまで |
バリアを越える静電容量 |
| クリーぺイジ 距離 |
— |
3 mmから14 mmまで |
孤立した導体間の表面距離 |
| クリアランス 距離 |
— |
3 mmから14 mmまで |
孤立した導体間の空気ギャップ |
| 動作 温度 |
TA |
-40°Cから+125°Cまで |
環境 操作範囲 |
| ジャンクション 温度 |
TJ |
+150°Cまで |
内部チップの 温度制限 |
| ESD保護 |
VESD |
±2 kVから±8 kV またはそれ以上 |
静電気放電耐性 |
| 出力ドライブ 電流 |
IO |
2 mAから20 mAまで |
出力駆動 能力 |
| UVLO閾値 |
VUVLO |
約1.5 Vから 4.5 Vまで |
アンダーボルテージ ロックアウトポイント |
| パッケージタイプ |
— |
SOIC、QSOP、 SSOP、ワイドボディSOIC |
物理IC パッケージ |
| 認証基準 |
UL / VDE / CSA |
デバイス依存 |
安全認証 |
| アイソレーション テクノロジー |
— |
トランスフォーマー / 静電容量 / 光学 |
信号結合法 |
デジタルアイソレータは、孤立した回路間で信頼性のあるデータ転送を維持しながら、通信ラインを電気ノイズ、電圧サージ、および接地ループの問題から保護するために広く使用されています。
• SPI (シリアルペリフェラルインターフェース) - マイクロコントローラー、ADC、DAC、センサー、およびメモリデバイス間の孤立した通信に使用されます。デジタルアイソレータは、ノイズの多いシステムでの高速クロックとデータ信号を安定させるのに役立ちます。
• UART (ユニバーサル非同期受信送信機) - 埋め込みデバイス、産業用コントローラー、およびデバッグポートで使用されます。アイソレーションは、低電圧プロセッサを接地差や外部の電気障害から保護します。
• I²C (インターインテグレーテッド回路) - センサー、EEPROM、RTCモジュール、およびマイクロコントローラー通信に使用されます。デジタルアイソレーションは、産業、医療、埋め込みシステムにおけるノイズの問題を軽減するのに役立ちます。
• RS-485通信 - 産業オートメーションおよび長距離ネットワークで一般的です。孤立したRS-485インターフェースは、接地ループを防ぎ、通信の信頼性を向上させます。
• CANバス - 自動車電子機器、EVバッテリーシステム、および産業機械で使用されます。デジタルアイソレータは、CANコントローラーをスイッチングノイズおよび過渡電圧から保護します。
• USBアイソレーション - コンピュータ、試験機器、医療機器、および埋め込みシステムで使用されます。アイソレーションは、ユーザーおよび接続されたデバイスを接地の問題から保護するのに役立ちます。
• GPIOアイソレーション - マイクロコントローラー、PLC、リレー、センサー、および高電圧回路間のデジタル入出力信号に使用されます。
• ゲートドライバーインターフェース - モータードライブ、インバータ、およびスイッチング電源用のMOSFETおよびIGBTゲートドライバー回路に使用されます。アイソレーションは、安全性とスイッチングの信頼性を向上させます。
• モータードライブおよびサーボ制御システム
• 産業オートメーションおよびPLCシステム
• スイッチング電源 (SMPS)
• ソーラーインバータおよび電力変換器
• IGBTおよびMOSFETゲートドライバー回路
• 産業用センサーインターフェース
• 工場自動化機器
• 高電圧監視システム
• SPI通信アイソレーション
• UARTシリアル通信
• I²Cバスアイソレーション
• RS-485産業ネットワーク
• CANバスシステム
• USBアイソレーション回路
• 埋め込みマイクロコントローラーシステム
• データ取得機器
• IoTおよびスマートデバイス通信
• 電気自動車バッテリーマネジメントシステム (BMS)
• EV充電システム
• 自動車制御モジュール
• 医療モニタリング機器
• 患者アイソレーションシステム
• 医療画像装置
• 消費者電子機器
• 音声および映像アイソレーションシステム
• テストおよび測定機器
| 特徴 |
デジタルアイソレータ |
オプトカプラー |
アイソレーショントランス |
リレール |
ファイバーオプティックアイソレーション |
| アイソレーション方法 |
磁気または静電容量結合 |
LEDと光トランジスタ |
磁気誘導 |
機械的接触による分離 |
光ファイバーを通過する光 |
| 信号タイプ |
デジタル信号 |
デジタル/低速信号 |
電力およびアナログ信号 |
スイッチング信号 |
デジタルおよび通信信号 |
| 一般的なデータ転送速度 |
非常に高い |
低から中程度 |
中程度 |
遅い |
非常に高い |
| 消費電力 |
低い |
高い |
中から高い |
スイッチング中は高い |
低から中程度 |
| スイッチング速度 |
速い |
遅い |
中程度 |
非常に遅い |
非常に速い |
| 伝播遅延 |
低い |
高い |
中程度 |
高い |
非常に低い |
| 共通モード過渡耐性 |
優れている |
中程度 |
良好 |
優れている |
優れている |
| ノイズ耐性 |
非常に高い |
中程度 |
高い |
高い |
非常に高い |
| アイソレーション電圧能力 |
高い |
高い |
非常に高い |
非常に高い |
非常に高い |
| 長期的な信頼性 |
優れた |
LEDの劣化が発生する可能性があります |
優れた |
時間の経過に伴う機械的摩耗 |
優れた |
| 物理的サイズ |
コンパクトICパッケージ |
コンパクトから中程度 |
大 |
大 |
中 |
| 機械的摩耗 |
なし |
なし |
なし |
はい |
なし |
| マルチチャネル統合 |
簡単 |
中程度 |
難しい |
難しい |
中程度 |
| 温度安定性 |
良好 |
中程度 |
良好 |
中程度 |
優れた |
| メンテナンス要件 |
非常に低い |
低い |
低い |
接点による高い |
低い |
| コスト |
中程度 |
低い |
中程度から高い |
中程度 |
高い |
| 最適な周波数範囲 |
高周波デジタルシステム |
低速システム |
電力周波数絶縁 |
低速スイッチング |
高速通信 |
| 絶縁距離 |
小さな内部バリア |
光学ギャップ |
大きな磁気分離 |
物理的接触ギャップ |
長距離ファイバリンク |
| 工業用ノイズ耐性 |
優れた |
中程度 |
優れた |
優れた |
優れた |
| 典型的な用途 |
SPI、CAN、RS-485、モータードライブ、インバータ |
リレー制御、フィードバック回路 |
AC電源絶縁、SMPS |
安全スイッチング、産業用制御 |
テレコム、データ通信、EMIクリティカルシステム |
| 主な利点 |
高速で強力な絶縁 |
単純で低コスト |
高出力を処理 |
完全な物理的絶縁 |
極めて高いEMI耐性 |
| 主な制限 |
基本的な光電隔離器よりも高コスト |
遅いおよびLED劣化 |
大きなサイズ |
接触摩耗および遅い動作 |
高いシステムの複雑さとコスト |
デジタルアイソレータは、電気的に分離された回路間でデジタル信号を安全かつ信頼性高く転送する方法を提供します。磁気、静電容量、または光結合を使用することで、グラウンドループ、電圧サージ、および電気ノイズをブロックし、システムの異なる部分間の通信を安定させます。デジタルアイソレータを選択する際には、絶縁電圧、動作電圧、サージ定格、データレート、伝播遅延、CMTI、パッケージタイプ、安全認証などの主要な仕様を確認することが重要です。適切なデバイスを選択することで、産業、車両、医療、埋め込み電子アプリケーションにおけるシステムの安全性、信号の正確性、長期的な信頼性を向上させることができます。
デジタルアイソレータは、EVバッテリーパック内に存在する高電圧から低電圧制御回路を保護します。また、バッテリーモニタリングIC、コントローラー、およびCANバスシステム間の正確な通信を維持しながら、高速スイッチングパワーエレクトロニクスからのノイズを削減します。
高い絶縁キャパシタンスは、絶縁バリアを越えて不要なノイズをより多く結合させる可能性があります。低い絶縁キャパシタンスは、ノイズ耐性を改善し、高速の産業および通信システムでの干渉を減少させます。
伝播遅延は、MOSFETやIGBT間のスイッチングタイミングに影響します。過度の遅延はタイミングミスマッチ、スイッチング損失の増加、熱生成、およびインバータとモータードライブシステムの電力変換効率の低下を引き起こす可能性があります。
はい。デジタルアイソレータは、ノイズの多い電源や産業環境から敏感な測定回路を分離するのに役立ちます。これにより、グラウンドループの干渉と電気ノイズが減少し、ADCの精度と信号の整合性が向上します。
フェイルセーフ出力は、電源喪失、信号の中断、または起動条件時に出力を既知の論理状態に強制するのに役立ちます。これにより、システムの安全性が向上し、産業制御システムでの予測不可能な動作を防ぎます。
不十分なクリーぺージやクリアランス距離は、特に高電圧の産業および医療機器において、電気アーク、絶縁破損、または安全認証の失敗のリスクを高める可能性があります。
高速スイッチングトランジスタは高い電気的ノイズと急激な電圧変動を生成します。デジタルアイソレータは、これらの雑音の多い環境で安定したゲートドライブ信号の伝送を維持しながら、低電圧コントローラを保護するのに役立ちます。
