平行プレートコンデンサの構造、動作原理および公式

日付: 06/11/2026

ブラウズ: 202

平行プレートコンデンサは、最も重要なタイプのコンデンサの一つです。これは、平行に配置された2枚の平坦な導電性プレートで構成されており、その間には誘電体と呼ばれる絶縁材料があります。平行プレートコンデンサは、静電容量がどのように機能するかを明確に示しています。その性能は、プレートの面積、プレート間の距離、および使用される誘電体の3つの主要な要因に依存します。この記事では、平行プレートコンデンサの構造、充電回路、動作原理、公式、導出、解決済み例、および実際の応用について説明します。

カタログ

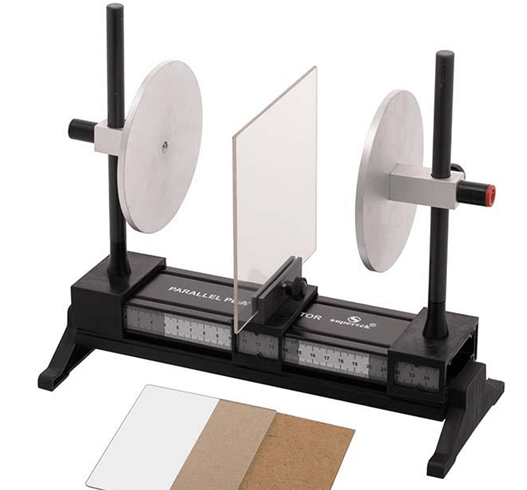

Parallel Plate Capacitor

平行プレートコンデンサの構造

平行プレートコンデンサは、互いに平行に配置された2枚の導電性プレートで構築されています。これらのプレートは通常、アルミニウム、銅、または金属化フィルムなどの導電性金属で作られています。プレートは接触せずに近づいて配置されており、その間に小さな隙間があります。

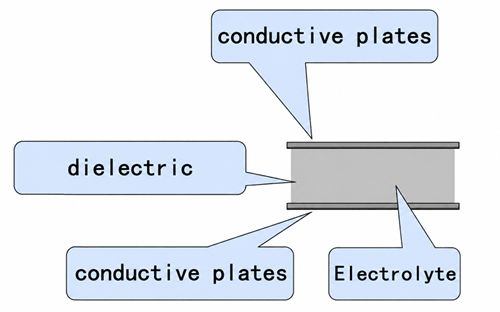

Construction of a Parallel Plate Capacitor

プレートの間の空間には、誘電体と呼ばれる絶縁材料が充填されています。一般的な誘電体材料には、空気、紙、プラスチックフィルム、セラミック、マイカ、およびガラスが含まれます。誘電体はプレートを分離し、直接的な電気接触を防ぎ、コンデンサの電圧定格と静電容量の値を定義するのに役立ちます。

外部端子またはリードが2枚のプレートに接続されているので、コンデンサを回路に接続できます。実際の設計では、プレートと誘電体はフラットシート、スタック層、またはスペースを節約しながら同じ基本構造を維持するために巻き上げたフィルム構造の形で配置されることがあります。

平行プレートコンデンサの充電回路

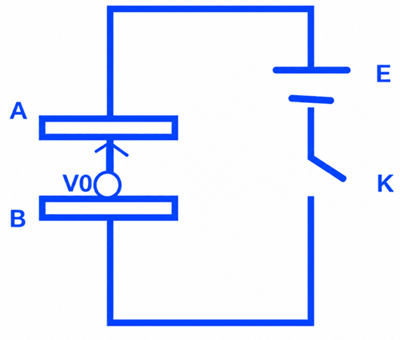

平行プレートコンデンサの充電回路は、スイッチKを介してDC電圧源Eに接続されたコンデンサで構成されます。2枚のコンデンサプレートは、AおよびBとラベル付けされており、バッテリーの反対側の端子に接続されています。電圧源は、プレートに電荷を移動させるために必要なエネルギーを提供し、スイッチは充電プロセスが開始される時期を制御します。

スイッチKが閉じられると、電子はバッテリーの負端子から一方のコンデンサプレートに向かって外部回路を通じて流れます。同時に、電子は反対側のプレートから取り除かれ、バッテリーの正端子に引き寄せられます。その結果、プレートAは正の電荷を帯び、プレートBは負の電荷を帯びます。プレート間の誘電体は絶縁体であるため、電荷はコンデンサを直接流れることができません。

Parallel Plate Capacitor Charging Circuit

プレートに電荷が蓄積されると、コンデンサに電圧差V₀が発生します。この電圧は、蓄積される電荷が増えるにつれて徐々に増加します。充電電流は最初は最大値に達し、その後、コンデンサの電圧がバッテリーの電圧に近づくにつれて減少します。

この充電プロセスは、キャパシタの電圧が供給電圧Eに等しくなるまで続きます。この時点で、キャパシタは完全に充電され、直流回路内の電流の流れが止まります。

平行板キャパシタの動作原理

平行板キャパシタは、二つの導電性プレート間に電荷を分離することによって動作します。電圧が加えられると、一方のプレートは正に帯電し、もう一方は負に帯電します。これらの逆の電荷は、誘電体材料を挟んで向き合っています。

分離された電荷は、プレート間の空間に電場を作ります。誘電体は絶縁体であるため、電荷が一方のプレートからもう一方へ直接移動するのを防ぎます。その代わりに、エネルギーはプレート間に形成された電場に蓄えられます。

蓄えられた電荷が増加すると、キャパシタの電圧も増加します。キャパシタは、その電圧が適用電圧と一致するまでエネルギーを蓄え続けます。その後、放電経路に接続されるまで充電された状態を保ちます。

平行板キャパシタの公式

平行板キャパシタの静電容量は、その物理的構造に依存します。具体的には、導電性プレートの面積、プレート間の距離、およびそれらの間に配置された誘電体材料によって決まります。これらの要因は、キャパシタが特定の適用電圧に対してどれだけの電荷を蓄えられるかを決定します。

静電容量は以下の公式を使用して計算されます:

ここで:

C = 静電容量 (F)

ε = 誘電体材料の誘電率 (F/m)

A = 1つのプレートの有効面積 (m²)

d = プレート間の距離 (m)

この公式は、プレートの面積が大きくなると静電容量が増加することを示しています。なぜなら、プレート表面に蓄えられる電荷が増えるためです。また、誘電率の高い誘電体が使用されると静電容量も増加します。これは、誘電体がキャパシタの電気エネルギーを蓄える能力を強化するからです。逆に、プレート間の距離が増加すると、電場がより集中しなくなるため静電容量が減少します。

プレートの間が空気または真空であるキャパシタの場合、誘電率は真空の誘電率 (ε₀) に等しいです。他の誘電体材料が使用される場合、誘電率はε = εᵣε₀になります。ここで、εᵣは材料の相対誘電率(誘電定数)です。これが、異なる誘電体材料が最終的な静電容量の値に大きな影響を与える理由です。

平行板キャパシタの導出

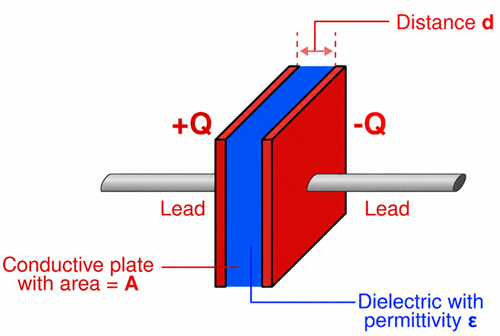

平行板キャパシタの公式の導出は、図に示された構造から始まります。キャパシタは、面積Aの2つの大きな導電性プレートからなり、小さな距離dで隔てられています。誘電率εの誘電体材料がプレート間の空間を満たしています。一方のプレートは正の電荷+Qを持ち、もう一方のプレートは等しい負の電荷−Qを持っています。プレートの間隔はプレートの寸法よりもはるかに小さいため、プレート間の電場は均一と見なすことができます。

Parallel Plate Capacitor Derivation

最初のステップは、プレート上の表面電荷密度を決定することです。表面電荷密度は、プレート面積に分布した電荷として定義されます:

ここで、σは表面電荷密度、Qはプレート上の電荷、Aはプレート面積です。

逆に帯電した二つの平行プレートのために、各プレートから生成される電場はそれらの間の領域で合成されます。プレート間の結果として得られる電場は:

表面電荷密度の式を代入すると:

この方程式は、蓄えられた電荷が増えると電場が増加し、プレート面積が大きくなると電場が減少することを示しています。

プレート間の電位差は、電場と隔てられた距離dの積に等しいです:

V=Ed

電場の式を代入すると:

静電容量は、蓄えられた電荷とキャパシタ全体の電位差との比率として定義されます:

先の結果でVを置き換えると:

簡略化すると、平行板キャパシタの静電容量は次のようになります:

この最終的な方程式は、静電容量がプレートの面積および誘電率に直接比例し、プレート間の距離には逆比例することを示しています。したがって、大きなプレート、高い誘電率の誘電体、または小さなプレート間の間隙がより大きな静電容量の値をもたらすことになります。

解答例の計算

例1

平行板キャパシタは、相対誘電率k = 3.5の誘電体を使用します。プレートの面積は0.08 m²で、プレート間の距離は0.002 mです。静電容量を計算してください。

解答:

与えられた条件:

- 面積、A = 0.08 m²

- 距離、d = 0.002 m

- 相対誘電率、k = 3.5

- 自由空間の誘電率、ε₀ = 8.854 × 10⁻¹² F/m

キャパシタンスの公式は:

値を代入すると:


答え:キャパシタンスは1.24 nFです。

例2

平行板キャパシタは500 pFのキャパシタンスを持っています。プレートは0.0015 mの距離で隔てられており、空気が絶縁体として使用されています(k = 1)。必要なプレート面積を計算します。

解決策:

与えられた:

- キャパシタンス、C = 500 pF = 500 × 10⁻¹² F

- 距離、d = 0.0015 m

- 相対誘電率、k = 1

- 自由空間の誘電率、ε₀ = 8.854 × 10⁻¹² F/m

キャパシタンスの公式を再配置します:

値を代入すると:


答え:必要なプレート面積は0.0847 m²です。

平行板キャパシタの実用的な応用

• 電子回路におけるエネルギー蓄積 - 平行板キャパシタは電気エネルギーを蓄積し、必要に応じて放出します。電源、タイミング回路、パルス生成アプリケーションに一般的に使用されています。

• 信号結合とフィルタリング - これらのキャパシタはDC信号を遮断し、AC信号を通過させるのを助けます。信号品質を改善するために、アンプ、フィルタ、通信回路で広く使用されています。

• ラジオ周波数および調整回路 - 平行板キャパシタは発振器、共鳴回路、ラジオ周波数機器に使用されます。キャパシタンスは動作周波数と調整特性を決定するのに役立ちます。

• 静電センサー - プレート間の距離や絶縁体の特性の変化はキャパシタンスの変化を引き起こします。この原理は近接センサー、変位センサー、圧力センサー、タッチセンサーで使用されています。

• タッチスクリーン技術 - 静電容量式タッチスクリーンは、指が画面に近づいたり触れたりする際にキャパシタンスの変化を検出し、スマートフォン、タブレット、制御パネルでの正確なタッチ入力を可能にします。

• 測定およびテスト機器 - 平行板キャパシタは、電気特性を測定し静電的挙動を研究するための実験室機器およびテスト機器で使用されます。

• 教育および研究用途 - そのシンプルな設計により、物理学および工学の実験室でキャパシタンス、電場、絶縁体材料、電荷蓄積の実演に役立ちます。






よくある質問 [FAQ]

1. キャパシタのプレート間の距離を縮めると、なぜキャパシタンスが増加しますか?

プレート間の距離を縮めることで、プレート間の電場が強化され、同じ電圧でより多くの電荷を蓄えることができるようになります。これがキャパシタンスを直接増加させます。

2. 平行板キャパシタの絶縁体が故障した場合、どうなりますか?

絶縁体が故障すると、電流がプレート間を直接流れ、過剰な加熱、蓄積されたエネルギーの損失、およびキャパシタの損傷が引き起こされる可能性があります。

3. プレート間に空気を残す代わりに、なぜ絶縁体材料が使用されるのですか?

多くの絶縁体材料は空気よりも高い誘電率を持ち、これによりキャパシタンスが増加し、同じ物理サイズでより多くのエネルギーを蓄えることができます。

4. 平行板キャパシタは無限にエネルギーを蓄積できますか?

いいえ。実際のキャパシタは漏れ電流、絶縁体の欠陥、および外部回路条件により徐々に蓄積された電荷を失います。

5. キャパシタが充電されるとき、なぜ充電電流が減少するのですか?

プレートに電荷が蓄積されると、キャパシタの電圧が上昇し、供給電圧に対抗します。これにより充電電流が減少し、最終的にゼロに達します。
