Name: Sharp Microelectronics PC354N1TJ00F
Brand: Sharp Microelectronics
SKU: PC354N1TJ00F
Price: 0.5115 USD
Availability: InStock
Rating: 5 (640 reviews)

ショッピングカート 0 アイテム

メーカーパーツ #

数量

Sharp Microelectronics PC354N1TJ00F

部品型番:

PC354N1TJ00F

メーカー/ブランド:

Sharp Microelectronics

部分的な説明:

OPTOISOLATOR 3.75KV TRANS 4-SMD

仕様書:

1.PC354N1TJ00F.pdf ···: データシート
PC354NJ0000F.pdf

PCN陳腐化/ EOL
Eol 19/May/2015.pdf

環境保護ロゴ:

Lead free / RoHs compliant

支払い方法:

PayPal / Credit Card / T/T

輸送モード:

DHL / Fedex / TNT / UPS / EMS

共有する:

リンクを正常にコピーします

数量

単価

$0.5115

特徴
ショッピングマニュアル
配達情報
品質検査と梱包

~~Sharp Microelectronics PC354N1TJ00F の技術仕様、特性、パラメータ、および Sharp Microelectronics PC354N1TJ00F と同様の仕様を持つ部品~~

製品属性	属性値
電圧 - 出力（最大）	80V
電圧 - 絶縁	3750Vrms
電圧 - フォワード（Vf）（標準）	1.2V
Vce飽和（最大）	200mV
オン/オフ時間（Typ）	-
サプライヤデバイスパッケージ	4-Mini-Flat
シリーズ	-
立上り/立下り時間（Typ）	4µs, 3µs
パッケージ/ケース	4-SMD, Gull Wing
パッケージ	Tape & Reel (TR)

製品属性	属性値
出力タイプ	Transistor
運転温度	-30°C ~ 100°C
チャネル数	1
装着タイプ	Surface Mount
入力タイプ	AC, DC
電流伝達率（最小）	50% @ 1mA
電流伝達率（最大）	150% @ 1mA
電流 - 出力/チャンネル	50mA
電流 - DC順方向（If）（最大）	50 mA
PC354N1TJ00F詳細PDF [English]	PC354N1TJ00F PDF - EN.pdf

返品ポリシー

返品は請求書発行日から60日以内に申請し、以下を含める必要があります：
- 元の請求書番号
- 部品の写真
- 返品理由を記載した簡単な説明または試験報告書
60日を過ぎた返品は受け付けられません。返品商品は元の梱包状態で再販可能な状態である必要があります。見積りまたは購入時の顧客側の誤りによる返品は受け付けられません。発送前に返品承認を得るため、カスタマーサービスまでご連絡ください。

購入方法

オンライン注文およびオフライン注文の両方に対応しております。注文手続きの詳細については、以下のリンクをご参照ください：
https://www.Y-IC.com/RFQ-Quote.htm
問題が発生した場合は、お気軽にカスタマーサービスチームまでお問い合わせください。

お支払い

以下のお支払い方法をご利用いただけます：
- T/T前払い（銀行振込）
- ウェスタンユニオン
- クレジットカード / Visa / Mastercard / PayPal
送料、銀行手数料、関税および税金はお客様のご負担となりますのでご了承ください。
配送期間

すべての商品が当社倉庫に到着後、1～2日以内に配送手配を行います。在庫品は24時間以内に出荷されます。配送日数は、配送方法および配送先によって異なります。

配送追跡

商品発送後、追跡番号を速やかにメールでお知らせいたします。また、注文履歴からも追跡番号をご確認いただけます。

送料

送料は、荷物のサイズ、重量、および配送先に基づいて決定されます。YICは、DHL、FedEx、UPSなどの主要配送業者を通じて、競争力のある配送オプションを提供しています。さらに、お客様ご自身の配送アカウントを使用した直接請求にも対応しています。
品質管理（QC）

すべての製品は、厳格な受入検査および品質管理手順の対象となります。
当社は、標準化された試験および継続的なプロセス改善を通じて、部品の真正性、正確な仕様、および信頼性の高い性能を保証します。
品質保証

包装

ESD帯電防止保護。
すべての製品は帯電防止袋に梱包され、ESD帯電防止保護を施して出荷されます。外部のESD包装ラベルには、当社情報（品番、ブランド、数量）が記載されます。

当社は出荷前にすべての製品を検査し、優れた状態であることを確認するとともに、部品が新品かつ正規品であり、データシートの仕様に適合していることを確認します。すべてに問題がないことを確認後、製品を厳重に梱包し、国際エクスプレス便にて発送します。

PC354N1TJ00F 製品詳細

メーカー部品番号

PC354N1TJ00F

メーカー

Y-ICは、シャープマイクロエレクトロニクスブランド製品の品質に定評のあるディストリビューターです。お客様に最良の製品とサービスを提供します。

詳細説明

PC354N1TJ00Fは、フォトボルタイック出力を備えた廃止予定のオプトアイソレータトランジスタです。1チャネルの設計で、入力と出力を最大3750Vrmsの絶縁が可能です。

主要な特徴

1チャネル設計

3750Vrmsの絶縁電圧

1mA時の電流伝達比は50%から150%

通常のオン時間は4μ秒、オフ時間は3μ秒

ACまたはDC入力、トランジスタ出力

最大出力電圧80V、最大出力電流50mA

主要な利点

高い絶縁電圧で安全性を向上

幅広い電流伝達比により設計の柔軟性を確保

高速スイッチングに適した高速動作特性

パッケージング

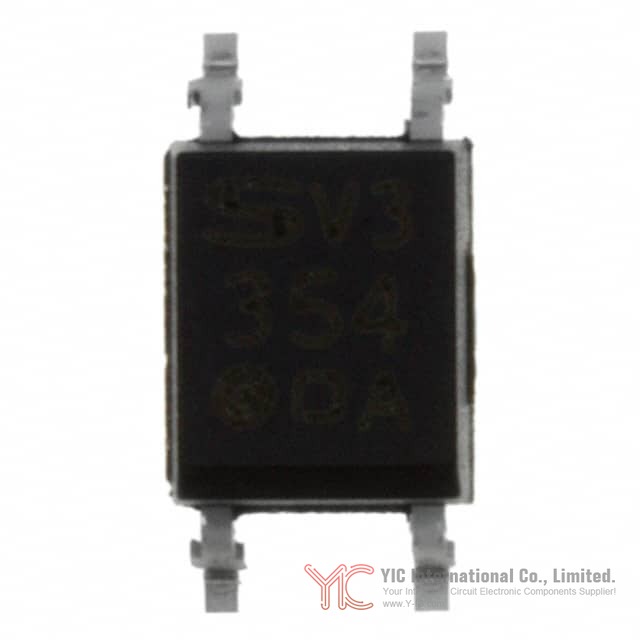

PC354N1TJ00Fは、4ピンの表面実装ガルウィングパッケージで提供されます。詳細は以下の通りです:

4-SMDガルウィングパッケージ

ミニフラットタイプの供給デバイスパッケージ

ライフサイクル

この製品は廃止予定です。同等または代替モデルが利用可能な場合があります。詳しくは当社の販売チームへウェブサイト経由でお問い合わせください。

主要な適用分野

産業用制御システム

電源装置

モータードライブ

プログラム制御式ロジックコントローラー（PLC）

データシート

PC354N1TJ00Fの最も信頼性の高いデータシートは当社ウェブサイトからダウンロード可能です。最新の製品ページから入手してください。

今すぐ見積もり依頼

当社ウェブサイトからPC354N1TJ00Fのお見積もりを依頼してください。期間限定の特別オファーをお見逃しなく。
