あなたの電気システムに最適な回路遮断器を選ぶ

サーキットブレーカーは、回路が過負荷になったり、短絡が発生したりしたときに、電流を自動的に停止する安全装置です。ワイヤー、電化製品、または機器が過熱するのを防ぐ代わりに、問題がより危険になる前にブレーカーが作動して電力を遮断します。適切なサーキットブレーカーを選択することは、既知のブランドを選択したり、アンプの定格に一致することだけを意味するわけではありません。この記事では、考慮すべき主な要素について説明し、信頼できるサーキット ブレーカーのブランドをレビューし、さまざまな用途にどのブレーカーが適合するかを説明し、避けるべき一般的な購入ミスについて説明します。

カタログ

サーキットブレーカーを選択する際の重要な要素

適切な回路ブレーカーを選択することは、安全性と長期的な電気的信頼性の両方にとって重要です。ブレーカーはアンプ番号を合わせて選ぶだけではありません。正しい選択は、電気負荷、ワイヤ サイズ、パネルの互換性、故障電流レベル、動作環境、および回路に接続されている機器の種類によって異なります。

ブレーカーのサイズとアンプ定格

ブレーカーのアンプ定格によって、保護が作動する前に回路が安全に流すことができる電流が決まります。一般的な住宅用回路では 15A または 20A のブレーカーが使用されますが、電気ストーブ、HVAC システム、給湯器、EV 充電器などの大きな負荷では 30A ～ 60A 以上が必要になる場合があります。ブレーカーのサイズは、ワイヤー容量と実際の負荷需要の両方に常に一致する必要があります。小さすぎるブレーカーは通常の動作中に繰り返しトリップする可能性がありますが、大きすぎるブレーカーは過負荷状態時に配線を保護できない可能性があります。実際のアプリケーションでは、数時間動作する連続負荷では、熱の蓄積を軽減し、長期安定性を向上させるために追加の設計マージンが必要になることがよくあります。

ブレーカー サイズ	典型的な 電圧	共通 銅線サイズ*	共通 ポールタイプ	おすすめ 連続負荷**
15A	120V	14AWG	単極	12A
20A	120V	12AWG	単極	16A
30A	240V	10AWG	二極	24A
40A	240V	8AWG	二極	32A
50A	240V	6AWG	二極	40A
60A	240V	4 ～ 6 AWG	二極	48A
70A	240V	4AWG	二極	56A
100A	240V	3 AWG ～ 1 AWG	2極/メイン ブレーカー	80A
125A～200A	240V	フィーダ/サービス計算	主幹ブレーカー	システム依存

注:

* ワイヤのサイズは、銅導体とアルミニウム導体、絶縁タイプ、温度定格、電線管の充填、周囲温度、および地域の電気コードの要件によって異なります。

** 連続負荷は、通常、長時間動作の場合、ブレーカー定格の 80% に制限されます。

パネルの互換性

サーキットブレーカーは、すべての電気パネルで共通に互換性があるわけではありません。同じアンペア定格のブレーカーであっても、異なるバスバー設計、ロック機構、寸法、内部接点構造が使用されている場合があります。間違ったタイプのブレーカーを取り付けると、電気接触の緩み、過度の加熱、トリップ性能の低下、または電気規定違反が発生する可能性があります。これは、古いパネルをアップグレードする場合、または製造中止されたブレーカー モデルを交換する場合に特に重要です。Schneider Electric、Siemens、Eaton、ABB、Square D などの多くのメーカーは、適切な機械的適合性と電気的性能を維持するために、自社のパネル システム専用にブレーカーを設計しています。

遮断容量の説明

遮断容量とは、ブレーカーが故障することなく安全に停止できる最大短絡電流を指します。この定格は通常キロアンペア (kA) で表されます。住宅用システムでは、利用可能な故障電流は通常より低いですが、商用および産業用電力システムでは、変圧器、発電機、または大規模な配電ネットワークにより、非常に高い故障電流が発生する可能性があります。ブレーカーの遮断定格が低すぎると、重大な障害を安全に解決できない可能性があり、機器の破壊や電気火災のリスクが高まります。障害エネルギー レベルが大幅に大きい産業用パネル、モーター制御システム、製造装置、大規模な商業ビルでは、より高い遮断容量のブレーカーが必要になることがよくあります。

中断中 容量	典型的な システムタイプ	故障 現在の環境	典型的な ブレーカーの種類
5kA	小 住宅用回路	低故障 現在の	ミニチュア サーキットブレーカー (MCB)
10kA	標準 住宅用パネル	中等度 住宅の故障レベル	住宅用MCB
14kA～22kA	大 住宅用および軽商用システム	より高い利用可能性 故障電流	耐久性の高い 住宅用・業務用ブレーカー
25kA～35kA	コマーシャル 建物	コマーシャル 流通システム	モールドケース サーキットブレーカー (MCCB)
42kA～65kA	産業用 設備	高度工業用 故障電流	産業用MCCB
85kA～100kA+	重工業用 およびユーティリティシステム	非常に高い 断層エネルギー	エア回路 ブレーカー（ACB）または産業用電源ブレーカー

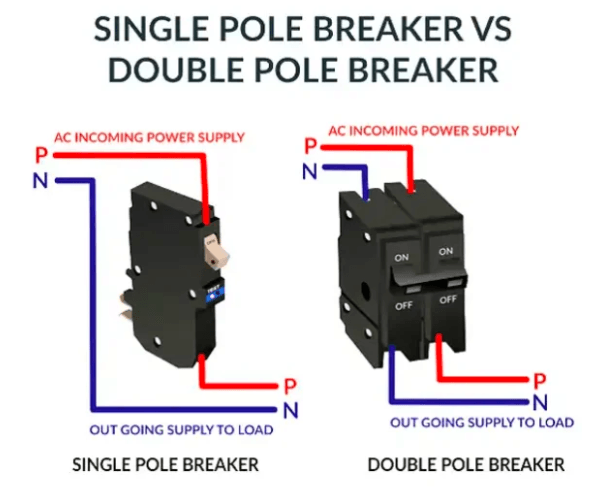

単極ブレーカーと二極ブレーカー

単極ブレーカーと双極ブレーカーは、住宅および小規模商用の電気パネルで使用される最も一般的な回路ブレーカーの 2 つです。どちらも過負荷や短絡から回路を保護するため、よく比較されますが、異なる電圧レベルと負荷要件に合わせて設計されています。

特徴	単極 ブレーカー	二極 ブレーカー
標準電圧	120V	240V
ホットの数 ワイヤー	1本の熱線	2本の熱線
コモンアンプ 評価	15A～20A	20A～60A+
典型的な アプリケーション	照明、 コンセント、テレビ、扇風機、小型家電	空気 コンディショナー、乾燥機、オーブン、給湯器、溶接機、EV充電器
使用されるスペース パネル	1スロットを占有	2人を占有 接続されたスロット
電力供給	低消費電力 回路	より高いパワー 回路
トリップオペレーション	トリップ 1 回線	旅行は両方とも暑いです 一緒に線を引く
ワイヤー 構成	ホット、ワン 中立的な	2本の熱線、 時々中立的
インストール 複雑さ	よりシンプルに 住宅用回路	より頑丈な 配線と大きな負荷
エネルギー需要	低から中程度	中程度から高程度
共通 住宅用	寝室、リビング 部屋、照明回路	キッチン 家電製品、HVAC システム、ガレージ機器
障害保護 範囲	1つを保護します 通電された導体	両方を保護します 同時に通電された導体

推奨サーキットブレーカーブランド

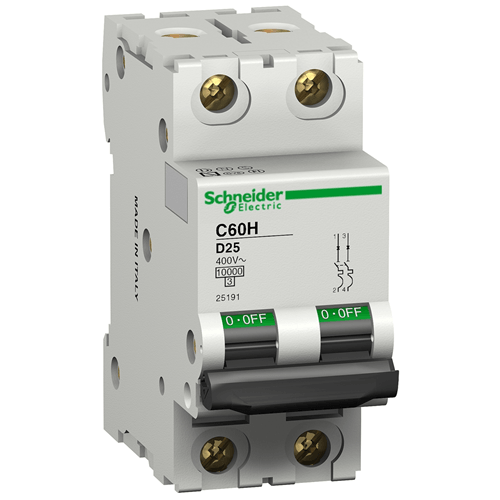

シュナイダーエレクトリック

シュナイダーエレクトリックは、住宅用、商業用、産業用の電気システム向けに幅広い回路ブレーカーを提供しています。同社は、住宅用負荷センターで使用される Square D QO および Homeline 製品ファミリーで特に知られています。QO ブレーカーは、耐久性が高く、トリップ インジケーターが目に見える設計であるため、高級住宅設備によく選ばれます。一方、ホームライン ブレーカーは、費用対効果が高く、広く入手できるため、標準的な家庭用システムに人気があります。より大規模な商業および産業用途向けに、シュナイダーは、より高い電流容量とより強力な障害保護性能を実現するように設計された PowerPact モールド ケース サーキット ブレーカーも提供しています。

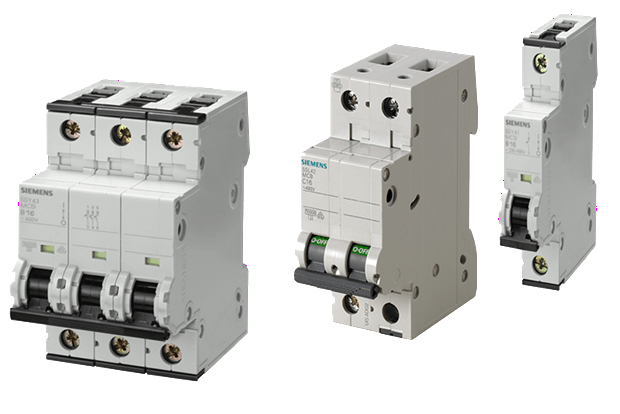

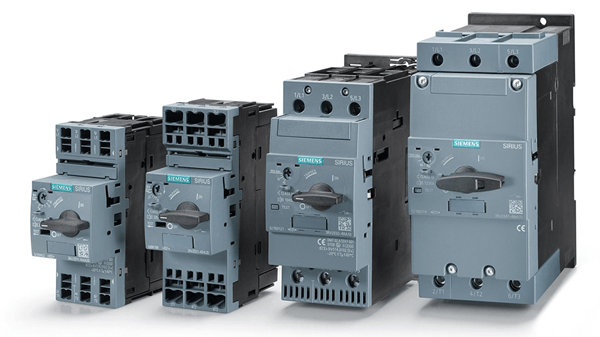

シーメンス

シーメンスは、家庭用配電システム、産業用電力インフラストラクチャ用の回路ブレーカーを製造しています。一般的な住宅用製品ラインには、シーメンスのロード センターに頻繁に設置されるシーメンス QP および QT ブレーカーが含まれます。同社は、最新の電気安全要件に合わせて設計された AFCI および GFCI ブレーカーも提供しています。大規模な電気システムでは、シーメンス セントロンのモールドケースサーキットブレーカは、要求の厳しい負荷条件下でも高い遮断定格、安定した動作、信頼性の高い障害解除性能を備えているため、広く使用されています。

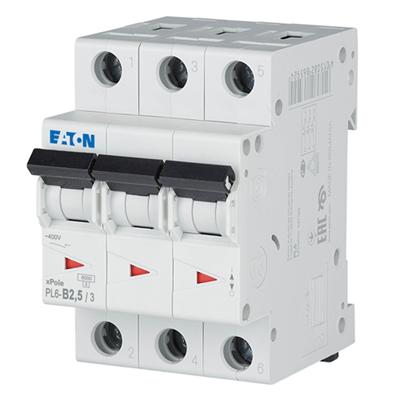

イートン

Eaton は、住宅、商業、産業、および電力管理アプリケーション向けの回路ブレーカーを製造しています。人気のある住宅用製品ファミリーには、イートン BR およびイートン CH ブレーカーなどがあります。BR ブレーカーは、手頃な価格と幅広い互換性のため、住宅用パネルで一般的に使用されています。一方、CH ブレーカーは、より強力な内部構造と高品質の銅母線サポートで知られています。Eaton は、より高い障害保護機能と連続負荷の信頼性を必要とする商業ビル、製造システム、産業用配電機器向けのシリーズ G モールドケースサーキットブレーカーも製造しています。

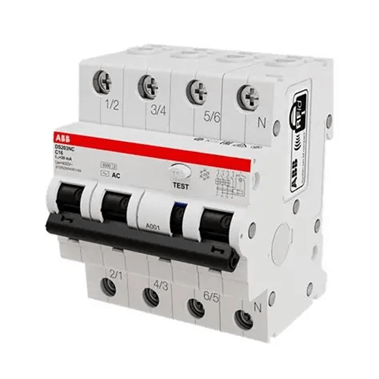

ABB

ABB は、産業オートメーション、再生可能エネルギー システム、商業施設、大規模配電ネットワーク向けの回路ブレーカーを開発しています。ABB S200小型サーキットブレーカーシリーズは一般に住宅および商業施設で使用され、Tmaxモールドケースサーキットブレーカーは、より高い電流処理と高度な保護調整を必要とする産業用電力システムに広く適用されています。ABB Emax エアサーキットブレーカーは、高い遮断容量と信頼性の高い長期動作が重要な産業用開閉装置や大規模施設にも頻繁に設置されています。

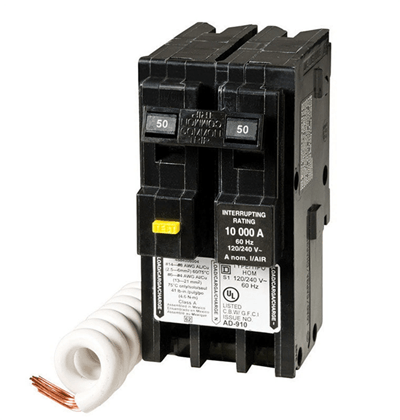

スクエアD

Square D は、住宅用および小規模商用電気システム用のサーキット ブレーカー ブランドとして最もよく知られています。同社の QO および Homeline ブレーカー シリーズは、信頼性の高いパネル互換性、簡単な設置、強力なフィールド信頼性により、家庭で広く使用されています。QO ブレーカーは、耐久性のある設計と迅速な視覚的トリップ表示により、ハイエンドの住宅システムに一般的に選択されますが、ホームライン ブレーカーは、手頃な価格とアクセスしやすさを重視した標準的な住宅設備に人気があります。Square D は、商用分電盤やより重負荷保護を必要とする大規模な電気システム向けに、PowerPact モールド ケース サーキット ブレーカーも提供しています。

さまざまな用途に最適なサーキットブレーカー

アプリケーションに適したブレーカーを選択すると、電気の安全性、システムの安定性、機器の保護、長期的な信頼性が向上します。

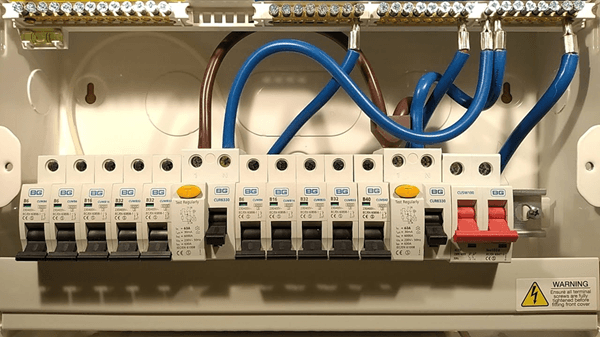

住宅

住宅システムには通常、照明、コンセント、キッチン家電、HVAC システム、給湯器に電力を供給する標準 120V および 240V 分岐回路用に設計されたブレーカーが必要です。家庭では安全保護が特に重要であるため、電気火災や感電のリスクを軽減するために、多くの回路で AFCI および GFCI 保護が一般的に必要となります。また、住宅所有者は、日常の家庭での使用において、設置の容易さ、既存のロードセンターとの互換性、および長期にわたる安定した動作を優先することがよくあります。

商業ビル

商業ビルでは、複数の高負荷回路が同時に動作する大規模な電気システムが運用されることがよくあります。オフィス、病院、レストラン、学校、小売店では一般に、より高い遮断定格、より強力な過負荷保護、および複数の配電パネル間のより適切な調整を備えたブレーカーが必要です。商用システムには、HVAC システム、エレベーター、厨房機器、照明ネットワーク、一日中連続稼働するサーバー ルームに対する信頼性の高い保護も必要です。

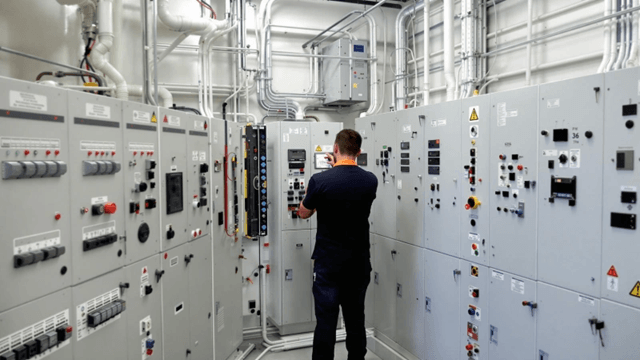

産業機器

産業用アプリケーションでは、モーターの起動電流、連続動作、振動、熱、および利用可能な高い故障電流により、回路ブレーカーに非常に大きなストレスがかかります。製造システム、コンプレッサー、コンベア、溶接機、および自動化機器では、多くの場合、より強力な熱性能、高い遮断容量、およびより正確な障害調整を備えたブレーカーが必要です。このような環境では、電気的故障が機器の損傷、生産のダウンタイム、費用のかかるメンテナンスの中断につながる可能性があるため、ブレーカーの信頼性が非常に重要です。

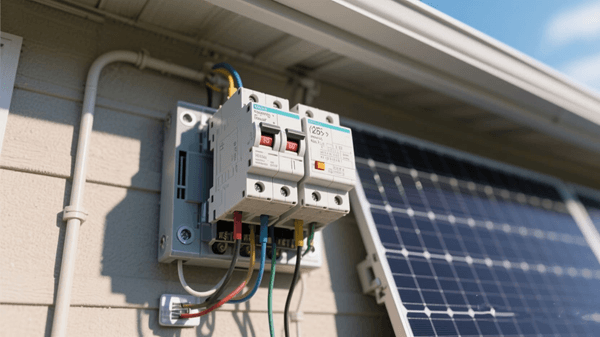

太陽光発電システムと発電機

太陽光発電システムと発電機には、変化する電力条件、連続的な屋外暴露、さまざまな電流特性に対応できるブレーカーが必要です。太陽光発電設備には、パネル、結合ボックス、バッテリー、充電コントローラー、インバーター用の DC 定格ブレーカーが必要な場合があります。発電システムには、バックアップ電力を電力網から安全に分離するための適切な絶縁と伝達保護も必要です。これらのアプリケーションでは、電圧互換性、耐候性、遮断定格、熱安定性が特に重要です。

EV充電器

電気自動車の充電器では継続的に大電流が必要となるため、安全性と充電の信頼性の両方にとって適切なブレーカーの選択が重要になります。レベル 2 EV 充電器の多くは、数時間連続して動作する専用の 240V 二極回路を使用します。このような長時間にわたる負荷動作のため、過熱、迷惑なトリップ、長期にわたる熱ストレスを軽減するためにブレーカーのサイズを適切に設定する必要があります。最新の EV 設置では、GFCI 保護、負荷管理の互換性、スマート エネルギー監視システムのサポートも必要となる場合があります。

サーキットブレーカーの一般的な問題と購入ミス

問題 または間違い	共通 原因	現実世界 効果	おすすめ 解決策
頻繁なブレーカー トリップ	過負荷 回路、短絡、またはサイズの小さいブレーカー	家電製品が閉まっている オフを繰り返して回路が不安定になる	削減回路 負荷をかける、配線を検査する、または正しいサイズのブレーカーを取り付ける
のインストール ブレーカーのブランドが間違っています	ブレーカーを使用する パネルと互換性がありません	緩い 接続、過熱、信頼性の低い保護、規定違反	常に使用する パネルモデルに承認されたブレーカー
特大サイズ ブレーカーの選択	より高いものを選択する ワイヤが安全に扱える電流定格を超えている	ワイヤーが切れる可能性があります ブレーカーが落ちる前に過熱する	マッチブレーカー ワイヤーゲージと負荷要件に合わせたサイズ
小さめの ブレーカーの選択	ブレーカーはできません 通常の動作電流を処理する	定数 通常使用時の迷惑なトリップ	実際の計算 ブレーカーを選択する前の負荷需要
低割り込み 評価	ブレーカー 遮断容量が故障電流レベルに対して低すぎる	ブレーカーが故障する可能性があります 重大な短絡時	利用可能であることを確認する 故障電流と適切な kA 定格の選択
ルーズブレーカー 接続	貧しい 取り付けまたは磨耗したパネル接触	熱の蓄積、 アーク放電、焦げる臭い、バスバーの損傷	再インストール 適切に対処するか、損傷したコンポーネントを交換します
古いまたは使い古された ブレーカー	内部の老化 メカニズムと繰り返し熱応力	遅延トリップ または信頼性の低い保護	老化を置き換える ブレーカーに摩耗または不安定の兆候がある
使用する 産業用負荷における家庭用ブレーカー	ブレーカーがありません モーターの始動または負荷の高い動作向けに設計	時期尚早 故障して動作が不安定になる	使用する 産業グレードの MCCB または頑丈なブレーカー
無視する 連続負荷要件	ブレーカーが作動する 長時間にわたって最大近くの電流を流す	過度の熱 ブレーカーの寿命が短くなります	フォローする 連続負荷のサイジングガイドライン
間違った極 構成	使用する 二極保護が必要な機器用の単極ブレーカー	不適切な 動作と安全でない切断動作	電圧を確認する 設置前の機器要件
湿気や 野外露出	屋内定格 湿った環境または屋外の環境に設置されたブレーカー	腐食、 迷惑トリップ、絶縁不良	使用する 耐候性エンクロージャと適切な定格のブレーカー
安い 低品質のブレーカー	貧しい 高品質または偽造品の製造	不安定な旅行 反応と安全保護の低下	認定されたものを購入する 信頼できるメーカーのブレーカー
無視する 電気規格の要件	不適切なブレーカー 選択またはインストールの実践	失敗しました 検査と潜在的な安全上の問題	NECをフォローするか、 地域の電気規定の要件
不適切なトルク インストール中	端子ネジ 締めすぎまたは締めすぎ	配線が緩んでいたり、 過熱、端子の損傷	フォローする 取り付け時のメーカートルク仕様
失敗 古いパネルをアップグレードする	最新の負荷 時代遅れの電気システムに追加	過負荷 回路と互換性の問題	アップグレードする 大型家電やEV充電器を追加する際のパネル

結論

最適な回路ブレーカーは、電気システムの実際のニーズに適合するものです。適切な選択では、配線を保護し、パネルを正しく取り付け、必要な電圧と電流をサポートし、起こり得る障害状態に安全に対処する必要があります。ブレーカーを購入する前に、アンペア定格、パネルの互換性、極のタイプ、遮断容量、アプリケーション要件を必ず確認してください。Schneider Electric、Siemens、Eaton、ABB、Square D などの信頼できるブランドは、多くの信頼できるオプションを提供していますが、最も安全な選択は依然として適切なマッチングと取り付けに依存します。

よくあるご質問[FAQ]

1. 単にアンプの定格を一致させるよりも、回路ブレーカーを配電盤に一致させることが重要なのはなぜですか?

正しいアンペア定格を備えたブレーカーであっても、パネルで承認されていない場合は安全ではない可能性があります。メーカーが異なれば、使用するバスバーの設計、ロック システム、接点構造も異なります。互換性のないブレーカーを使用すると、取り付けが緩んだり、過熱したり、信頼性が低下してトリップしたり、時間の経過とともにパネルが損傷したりする可能性があります。適切なパネル互換性により、安全な電気接触と安定した障害保護が維持されます。

2. 回路ブレーカーがワイヤに対して大きすぎる場合、どのような問題が発生する可能性がありますか?

ブレーカーが大きすぎると、トリップする前にワイヤーに過剰な電流が流れる可能性があります。これにより、ワイヤの過熱、絶縁損傷、溶融、さらには電気火災が発生する可能性があります。ブレーカーの役割は、アプライアンスだけでなく配線を保護することであるため、ブレーカーのサイズは常に配線容量と一致する必要があります。

3. EV 充電器では、ブレーカーのサイズに関する特別な考慮が必要になることが多いのはなぜですか?

EV 充電器は、停止することなく数時間にわたって大電流を引き込むことができるため、連続負荷とみなされます。継続的に動作すると、ブレーカーや配線システム内でより多くの熱が発生します。このため、EV 充電回路には通常、迷惑なトリップや長期的な熱ストレスを軽減するために、専用の二極ブレーカー、適切なワイヤ サイズ、および慎重な負荷計算が必要です。

4. 産業用サーキットブレーカーと標準的な住宅用ブレーカーの違いは何ですか?

産業用ブレーカーは、より大きな故障電流、より強力なモーター起動サージ、振動、熱、および継続的な重電気負荷に対処できるように設計されています。また、通常、より高い割り込み定格とより正確な保護調整も提供します。住宅用ブレーカーは主に、電力需要の少ない照明、コンセント、家庭用電化製品向けに最適化されています。

5. 商用および産業用電気システムにおいて遮断容量が重要なのはなぜですか?

遮断容量は、障害時にブレーカーが安全に停止できる短絡電流の量を決定します。変圧器、発電機、または重機を備えた大規模な施設では、故障電流レベルが非常に高くなる可能性があります。ブレーカーの遮断定格が低すぎると、深刻な短絡時にブレーカーが故障する可能性があり、機器の破壊や電気火災のリスクが高まります。

6. AFCI および GFCI ブレーカーが現代の家庭で一般的になりつつあるのはなぜですか?

AFCI ブレーカーは火災につながる危険なアーク放電の検出に役立ち、GFCI ブレーカーは濡れた場所や湿気の多い場所での感電のリスクを軽減します。現代の電気規定では、住宅の電気の安全性を向上させるため、寝室、キッチン、バスルーム、ガレージ、屋外回路でこれらの保護を必要とすることが増えています。

7. 安価なサーキットブレーカーや偽造品のサーキットブレーカーを使用するとどのようなリスクが生じますか?

低品質のブレーカーは、トリップ応答が不安定であったり、内部接点が弱かったり、熱性能が劣っていたり、保護動作が不正確であったりする可能性があります。実際の障害状態では、適切にトリップできない可能性があり、過熱、機器の損傷、火災の危険性が高まります。信頼できるメーカーの認定ブレーカーは、通常、より厳格な安全基準に基づいてテストされています。

8. 太陽光発電システムでは、標準の AC ブレーカーではなく DC 定格のサーキット ブレーカーが必要になる場合があるのはなぜですか?

ソーラー パネルとバッテリー システムは多くの場合、直流 (DC) を使用して動作しますが、障害遮断中は交流 (AC) とは異なる動作をします。DC アークは消えるのが難しいため、標準の AC ブレーカーでは DC 障害を安全に遮断できない場合があります。DC 定格ブレーカーは、太陽光発電システムやエネルギー貯蔵システムでこれらの条件を安全に処理できるように特別に設計されています。
