FT230X ピン配置、ドライバー設定、およびマイクロコントローラーインターフェースガイド

カタログ

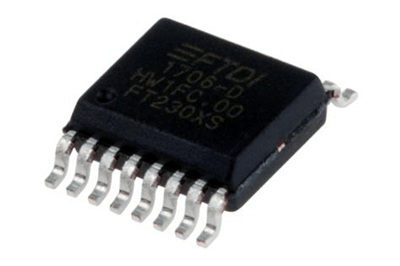

FT230X USB-to-UART インターフェイス IC

の FT230X は、FTDI のコンパクトな USB-to-UART インターフェイス IC です。コンピュータからの USB データを非同期シリアル UART 信号に変換し、外部ハードウェアが TX および RX ラインを介して通信できるようにします。チップは内部で完全な USB プロトコルを処理するため、ファームウェアの作業が軽減され、USB シリアル設計が簡素化されます。

300 ボーから最大 3 M ボーのデータ レートをサポートし、外部クリスタルを必要としない統合クロック生成機能を備え、構成可能な CBUS ピン、LED 駆動信号、UART 信号反転、およびデバイス構成用の内蔵メモリを提供します。また、FTDI VCP および D2XX ドライバーもサポートしており、サポートされているシステム上でデバイスが仮想 COM ポートとして表示されるようにします。

FT230X は、USB 2.0 フルスピード互換性、統合リセット、内部レギュレータ、低アクティブ電流およびサスペンド電流、および拡張温度範囲にわたる動作を備えた、コンパクトで低電力のハードウェア向けに設計されています。

注文情報:

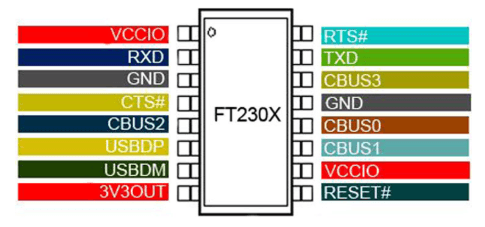

FT230X のピン配置とハードウェアの概要

FT230X には、USBDP や USBDM などの USB 通信ピンが含まれており、USB データ ラインに直接接続します。TXD ピンと RXD ピンは UART シリアル送受信を処理し、RTS# と CTS# は通信をより安定させるためにオプションのハードウェア フロー制御をサポートします。

電源関連のピンには、VCCIO、3V3OUT、および GND が含まれます。VCCIO により、UART インターフェイス電圧を外部ロジック レベルに一致させることができ、3V3OUT は内部安定化された 3.3V 出力を提供します。このチップには、ハードウェア リセット制御用の RESET# ピンも含まれています。

CBUS0、CBUS1、CBUS2、CBUS3 などの追加の構成可能なピンは、TX/RX LED インジケーター、クロック出力、GPIO 動作などの機能用にプログラムできます。この柔軟性により、外部回路設計が簡素化されると同時に、インターフェイスの制御と監視が向上します。

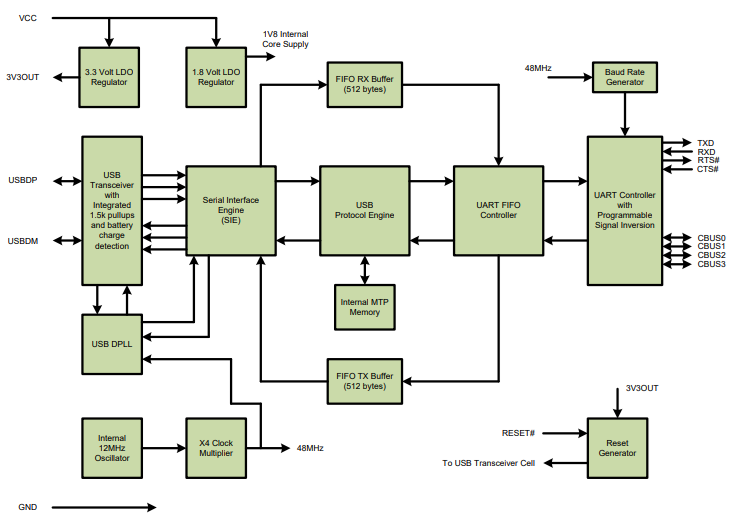

FT230Xの内部動作

FT230X は、コンピュータの USB インターフェイスと UART シリアル通信システムの間のブリッジとして機能します。チップは内部的に、USB データ パケットをマイクロコントローラーや組み込みハードウェアが理解できる UART TX/RX 信号に変換します。

コンピュータに接続すると、USB 信号は USBDP ピンと USBDM ピンを介して入力され、統合された USB トランシーバーとシリアル インターフェイス エンジン (SIE) に渡されます。SIE は、パケットのデコード、タイミング、同期、USB プロトコルの処理などの低レベルの USB 通信タスクを管理します。これにより、外部マイクロコントローラーは、USB ファームウェアを直接実装せずに UART 経由で通信できるようになります。

次に、USB プロトコル エンジンが受信 USB データを処理し、内部 FIFO バッファに転送します。FT230X には、個別の 512 バイトの送信 FIFO バッファと受信 FIFO バッファが含まれており、これによりデータ フローがスムーズになり、高速シリアル転送時の通信中断が軽減されます。

バッファリング後、UART FIFO コントローラーはデータを UART コントローラーに送信し、そこで USB データが TXD、RXD、RTS#、CTS# などの標準 UART シリアル信号に変換されます。UART コントローラーは、プログラム可能な信号反転と構成可能な通信設定もサポートしています。

FT230X には、必要な動作クロックを内部で生成する内部発振器とクロック逓倍器が含まれており、外部水晶振動子は不要です。統合電圧レギュレータは安定した内部 3.3V および 1.8V 電源を提供し、内部 MTP メモリは USB 記述子や CBUS 設定などのデバイス構成情報を保存します。

この統合アーキテクチャは、ハードウェア設計を簡素化し、外部コンポーネントを削減し、低消費電力で安定した USB-シリアル通信を提供するのに役立ちます。

FT230X 電気仕様

FT230Xの通信性能

FT230X は、300 ボーから最大 3 M ボーの UART データ転送速度をサポートし、低速制御通信と高速シリアル データ交換の両方を可能にします。統合された USB プロトコル処理により、外部マイクロコントローラーの処理オーバーヘッドが軽減され、通信効率が向上し、システム設計が簡素化されます。

連続送信中にスムーズなデータ フローを維持するために、FT230X には個別の 512 バイトの送信 FIFO バッファと受信 FIFO バッファが含まれています。これらのバッファは、データ損失を最小限に抑え、オーバーフローのリスクを軽減し、高スループット通信時の安定性を向上させるのに役立ちます。内部バッファリング システムは、USB ホストと UART デバイス間のバースト データ転送または高速シリアル通信を処理する場合に特に役立ちます。

FT230X は、統合されたクロック生成システムを通じて、低い通信遅延と安定したタイミング パフォーマンスも提供します。このチップは内部発振器とクロック逓倍器を使用しているため、信頼性の高い UART タイミング精度を維持しながら外部水晶振動子が不要になります。RTS# および CTS# によるハードウェア フロー制御サポートにより、大量のデータ トラフィック時のバッファ オーバーランが防止され、通信の安定性がさらに向上します。

実際の動作では、FT230X は、信頼性の高い USB 接続の安定性、低消費電力、およびサポートされているオペレーティング システム全体での一貫したドライバー パフォーマンスで知られています。統合された USB トランシーバー、電圧レギュレーター、およびプロトコル エンジンは、コンパクトなハードウェア設計で信頼性の高いシリアル通信パフォーマンスを維持しながら、外部設計の複雑さを軽減します。

FT230Xドライバーのインストールとソフトウェアのセットアップ

FT230X は、FTDI 仮想 COM ポート (VCP) および D2XX ドライバーを使用して、コンピューターがデバイスをシリアル COM ポートとして認識できるようにします。USB 経由で FT230X を接続すると、通常、オペレーティング システムがハードウェアを検出し、適切なドライバーを自動的にロードします。インストールされると、デバイスは、ターミナル ソフトウェア、プログラミング ツール、組み込み開発プラットフォームで使用できる標準シリアル通信インターフェイスとしてシステムに表示されます。

Windows システムの場合、ユーザーは通常、公式の FTDI VCP ドライバー パッケージをインストールします。インストール後、デバイス マネージャーの COM ポート セクションで FT230X を確認できます。Linux システムには通常、カーネルに FTDI ドライバー サポートが組み込まれているため、追加のインストール手順を行わなくてもデバイスは自動的に検出されます。macOS も FTDI ドライバーをサポートしていますが、新しいシステム バージョンでは、インストール中に更新されたドライバー パッケージやセキュリティ権限の承認が必要になる場合があります。

安定した通信パフォーマンスのためには、ドライバーを適切にインストールすることが重要です。間違ったドライバー、破損した USB ケーブル、または電源の問題により、FT230X が正しく検出されない可能性があります。場合によっては、ユーザーはインストール後にドライバーを手動で選択するか、システムを再起動する必要があります。適切に構成すると、FT230X は低遅延で安定したシリアル通信と信頼性の高い USB 接続を提供します。

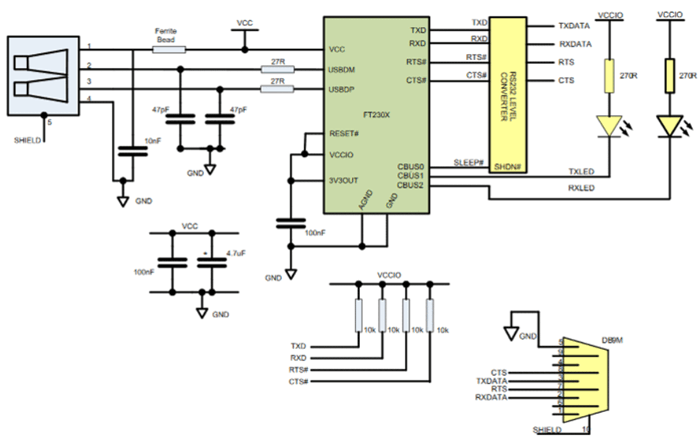

FT230X をマイクロコントローラーで使用する方法

FT230X は、コンピュータの USB ポートをマイクロコントローラの UART インターフェイスに接続します。上図の回路では、FT230X は USB コネクタを介して USB 信号を受信し、TXD、RXD、RTS#、CTS# などの UART 通信信号に変換します。これらの信号は、シリアル通信のためにマイクロコントローラーの UART ピンに直接接続されます。

通信を正しく確立するには、FT230X TXD ピンをマイクロコントローラの RX ピンに接続し、FT230X RXD ピンをマイクロコントローラの TX ピンに接続する必要があります。両方のデバイスが同じアース接続を共有する必要があります。VCCIO ピンは、UART ロジック電圧レベルをターゲット マイクロコントローラーと一致させるために使用され、3.3V と 5V の両方のシステムとの互換性が可能になります。

この回路には、信号の完全性を向上させ、電気ノイズを低減するために、USB 保護およびフェライト ビーズ、コンデンサ、抵抗などのフィルタ コンポーネントも含まれています。CBUS ピンは TX および RX アクティビティ LED を駆動するように構成されているため、ユーザーはシリアル データ送信を視覚的に監視できます。

FTDI ドライバーをコンピューターにインストールすると、FT230X が仮想 COM ポートとして表示されます。シリアル ターミナル ソフトウェアまたは開発ツールは、USB 経由で接続されたマイクロコントローラーと直接通信できます。

FT230X と他の USB-UART コンバータの比較

FT230Xの活用事例

組み込みシステムのデバッグ

FT230X は、組み込みシステムの UART デバッグに広く使用されています。エンジニアは、開発中に FT230X をマイクロコントローラーに接続して、シリアル出力を監視し、診断メッセージを表示し、ファームウェアの動作をテストします。安定した USB 接続と信頼性の高い COM ポート通信により、デバッグがより簡単かつ一貫性のあるものになります。

ファームウェアのアップロード

FT230X は通常、UART 通信を介したファームウェア プログラミングを必要とするハードウェアに統合されます。これにより、コンピュータは USB を使用してファームウェア データをマイクロコントローラに直接転送できるため、ソフトウェアのアップデートが簡素化され、最新のコンピュータの専用シリアル ポートの必要性が減ります。

産業用制御インターフェース

産業システムでは、マシンの制御、監視、構成に UART 通信がよく使用されます。FT230X は、安定した USB-シリアル インターフェイスを提供し、メンテナンス コンピュータおよび制御システムが標準の USB 接続を介して産業用コントローラと通信できるようにします。

IoTデバイス通信

多くの IoT 開発プラットフォームは、デバイスのセットアップ、テスト、データ監視時のシリアル通信に FT230X を使用します。これにより、開発者は、IoT ハードウェアとコンピューターの間でセンサー データ、構成コマンド、デバッグ情報を交換できるようになります。

USB-シリアルアダプターモジュール

FT230X は、USB-to-TTL シリアル コンバータ モジュール内で一般的に使用されます。これらのアダプターは、通信、構成、テストの目的で、USB 経由で UART ベースのハードウェアをコンピューターに接続する簡単な方法を提供します。

FPGA および開発ボード インターフェイス

開発ボードと FPGA システムには、直接 USB シリアル通信を提供する FT230X チップが搭載されていることがよくあります。これにより、ユーザーは外部シリアル ハードウェアを必要とせずにブートローダー、シリアル コンソール、構成インターフェイスにアクセスできるようになります。

シリアルデータロギングシステム

FT230X は、シリアル データを継続的に収集してコンピュータに転送するシステムで使用できます。内部 FIFO バッファは、連続データ送信中に安定した通信を維持し、データ損失のリスクを軽減します。

実験室および試験装置

テスト機器や実験装置は、システムの監視、校正、パラメータ設定のための USB 通信インターフェイスとして FT230X を使用することがあります。このチップは、信頼性の高いシリアル通信パフォーマンスを維持しながら、コンピュータの接続を簡素化します。

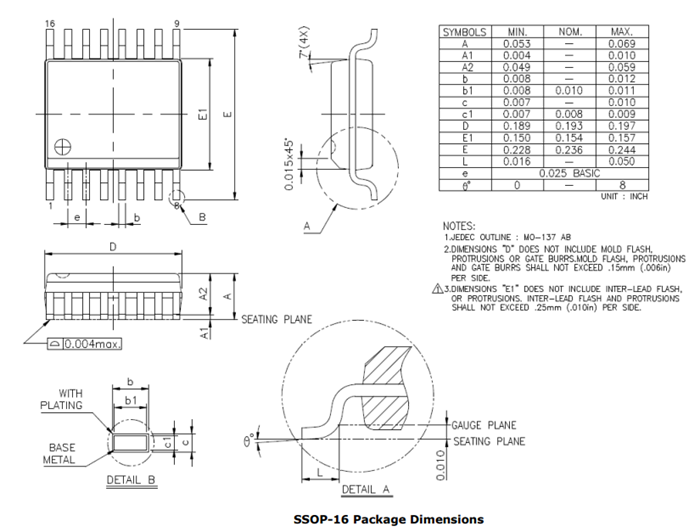

FT230Xの機械的寸法

結論

FT230X は、安定したシリアル通信、コンパクトなハードウェア、シンプルな USB 接続を必要とする設計向けの実用的な USB-to-UART インターフェイス IC です。統合された USB エンジン、内部発振器、電圧レギュレータ、構成可能な CBUS ピン、FIFO バッファ、およびドライバのサポートにより、設計の信頼性を向上させながら外付けコンポーネントを削減できます。全体として、FT230X は、小型、低電力、信頼性の高い USB シリアル インターフェイスが必要な場合に強力な選択肢となります。これは、単に安価なコンバータを選択するよりも、安定したドライバ、柔軟なロジック電圧のサポート、クリーンな UART 通信が重要である場合に特に役立ちます。

よくあるご質問[FAQ]

1. FT230X には外部水晶発振器が必要ないのはなぜですか?

FT230X には、必要な動作クロックを内部で生成する内部発振器とクロック逓倍回路が含まれています。これにより、外部コンポーネントが減り、PCB サイズが縮小し、回路設計が簡素化され、システム全体の統合が向上します。

2. FT230X FIFO バッファはシリアル通信の信頼性をどのように向上させますか?

FT230X には、高速通信時のスムーズなデータ フローを支援する個別の 512 バイトの送信 FIFO バッファと受信 FIFO バッファが含まれています。これらのバッファにより、オーバーフローのリスクが軽減され、データ損失が最小限に抑えられ、バースト データ転送時の安定性が向上します。

3. FT230X が VCP ドライバーと D2XX ドライバーの両方をサポートする利点は何ですか?

VCP ドライバーを使用すると、FT230X を標準の COM ポートとして表示できるため、ターミナル ソフトウェアや組み込みツールとの統合が簡単になります。D2XX ドライバーは、下位​​レベルの通信制御を必要とする高度なアプリケーションに直接 USB アクセスを提供します。

4. FT230X をマイクロコントローラーに接続するときに VCCIO が重要なのはなぜですか?

VCCIO ピンにより、UART ロジック電圧をターゲット システム電圧に一致させることができます。これにより、FT230X はロジック レベルの互換性の問題を引き起こすことなく、3.3 V および 5 V の両方のマイクロコントローラーと安全に通信できるようになります。

5. FT230X はマイクロコントローラーのファームウェアの複雑さをどのように軽減しますか?

FT230X は、統合された USB トランシーバーとシリアル インターフェイス エンジン (SIE) を通じて、完全な USB プロトコルを内部で処理します。これにより、マイクロコントローラーが複雑な USB ファームウェア スタックを実装する必要がなくなります。

6. RTS# および CTS# フロー制御を使用しない場合、どのような通信問題が発生する可能性がありますか?

ハードウェア フロー制御がないと、受信デバイスが受信データを十分に迅速に処理できない場合、高速通信でバッファ オーバーランやデータのドロップが発生する可能性があります。RTS# と CTS# は、データ フローを調整して安定性を向上させるのに役立ちます。

7. 低コストの USB-UART コンバータよりも FT230X が一般的に好まれるのはなぜですか?

FT230X は、安定した FTDI ドライバーのサポート、信頼性の高い USB 検出、低遅延通信、および一貫したオペレーティング システム互換性で知られています。これらの特性は、コミュニケーションやドライバー関連の問題を軽減するのに役立ちます。

8. CBUS ピンはハードウェアの柔軟性をどのように向上させますか?

CBUS ピンは、TX/RX LED インジケーター、GPIO 動作、クロック出力、スリープ信号などの複数の機能用に構成できます。これにより、設計者は追加のコンポーネントを使用せずに、便利な制御および監視機能を追加できます。

9. FT230X がコンピュータによって検出されない要因は何ですか?

一般的な原因としては、不適切なドライバー、USB ケーブルの損傷、電源の安定性不足、PCB レイアウトの問題、USB 信号の整合性の問題などが挙げられます。不適切な接地やデカップリング コンデンサの欠落も、検出の信頼性に影響を与える可能性があります。
