DC-DC コンバータは、絶縁型コンバータと非絶縁型コンバータの 2 つの主なカテゴリに分類できます。それらの違いは主に入力側と出力側が電気的に分離されているかどうかに基づいています。各タイプは、さまざまな電圧変換要件、安全レベル、電力範囲、アプリケーション環境に合わせて設計されています。コンパクトなサイズと高効率に焦点を当てたシステムもあれば、安全性、ノイズ低減、または敏感な回路の保護のために電気絶縁を必要とするシステムもあります。
絶縁型 DC-DC コンバータは、トランスを使用して入力側と出力側を電気的に分離します。この絶縁により、安全性が向上し、グランド ループの問題が軽減され、敏感な回路が電気的故障や電圧スパイクから保護されます。変圧器はエネルギーも伝達するため、絶縁型コンバータは高電圧システム、産業機器、医療機器、通信ハードウェア、EV システム、およびサーバー電源で一般的に使用されています。実際のアプリケーションでは、機器が厳格な電気安全基準を満たす必要がある場合、またはシステムのさまざまな部分が別々の接地電位で動作する場合、絶縁コンバータが好まれることがよくあります。
非絶縁型 DC-DC コンバータはトランス絶縁を使用しません。入力と出力は同じ電気的グランドを共有するため、低電力から中電力のアプリケーション向けに、設計をより小型、シンプル、高速にし、通常はより効率的にすることができます。一般的な非絶縁コンバータのタイプには、降圧、昇圧、昇降圧、Ćuk、SEPIC、Zeta、およびインターリーブまたは結合インダクタ設計などの高ゲイン コンバータが含まれます。変圧器の絶縁を避けるため、多くの場合、低コストとより高い電力密度が実現されます。

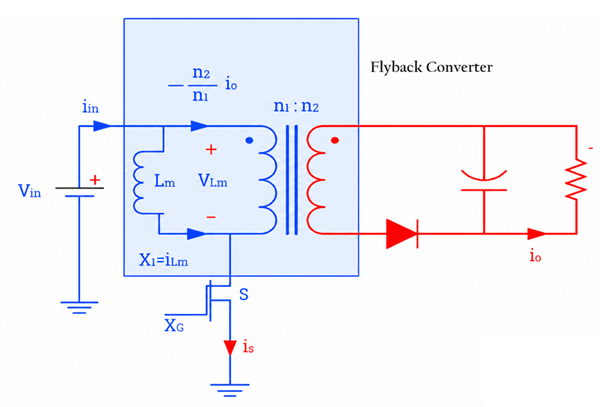

フライバック コンバータは、電気絶縁を提供しながら、トランスを使用して入力から出力にエネルギーを転送する絶縁型 DC-DC コンバータです。図に基づくと、スイッチ S がオンになると、一次巻線に電流が流れ、トランスの励磁インダクタンス (Lm) にエネルギーが蓄積されます。この間、出力ダイオードはオフになります。スイッチがオフになると、蓄積されたエネルギーが二次巻線に伝達され、ダイオードがオンになり、電力が出力コンデンサと負荷に流れます。コンバータは、巻数比 (n1:n2) のトランス、スイッチング トランジスタ、ダイオード、コンデンサ、磁気インダクタンスなどのコンポーネントを使用します。フライバック コンバータは通常、低電力から中電力のアプリケーション向けに設計されており、通常は数ワットから最大約 150W で動作し、入力電圧は設計に応じて低 DC 電源から高電圧 AC-DC 電源までの範囲に及びます。

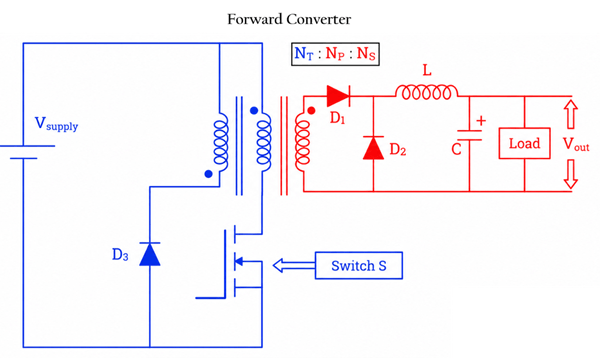

フォワード コンバータは、スイッチ S がオンの間、トランスの一次巻線から二次巻線にエネルギーを直接転送します。この図では、スイッチがアクティブになると、入力電源 (Vsupply) がトランスを介してエネルギーを送ります。二次巻線はダイオード D1 を介して電力を供給し、出力インダクタ L とコンデンサ C は電圧が負荷に到達する前に平滑化します。スイッチがオフになると、ダイオード D2 が負荷への電流の流れを維持し、出力の安定化に役立ちます。追加のリセット巻線とダイオード D3 は、トランスの磁束をリセットしてコアの飽和を防ぐのに役立ちます。
フライバック コンバータと比較して、フォワード コンバータは通常、中出力から高出力のアプリケーションに対して出力リップルが低く、効率が向上し、性能が向上します。これは産業用電源、通信システム、サーバー、および高効率 SMPS 設計で一般的に使用され、回路設計に応じて通常は数十から数百ワットで動作します。

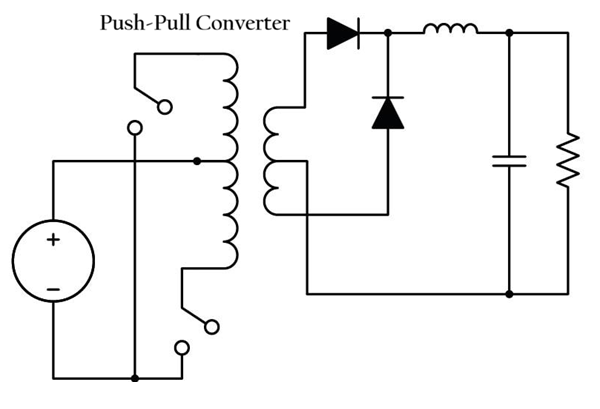

プッシュプル コンバータは、2 つのスイッチング トランジスタを使用して、センタータップされたトランスの一次巻線の反対側を交互に駆動する絶縁型 DC-DC コンバータです。一般的なプッシュプル コンバータのイメージでは、トランスが中央に配置され、2 つのスイッチが一度に 1 つずつ動作して、一次巻線に交流電流が流れます。この交流動作により、エネルギーが二次側に効率的に伝達され、整流ダイオードと出力フィルタが高周波 AC 信号を安定した DC 出力電圧に変換します。
プッシュプル コンバータは、フライバック コンバータやフォワード コンバータと比較して、トランスの利用率が向上し、効率が向上し、電力処理が向上するため、中出力から高出力のアプリケーションに適しています。このトポロジは、動作中に変圧器コアの両方の半分が使用されるため、変圧器のサイズを縮小するのにも役立ちます。プッシュプルコンバータは、スイッチング周波数とトランスの設計に応じて、通常、数十ワットから数百ワットの範囲で一般的に使用されます。

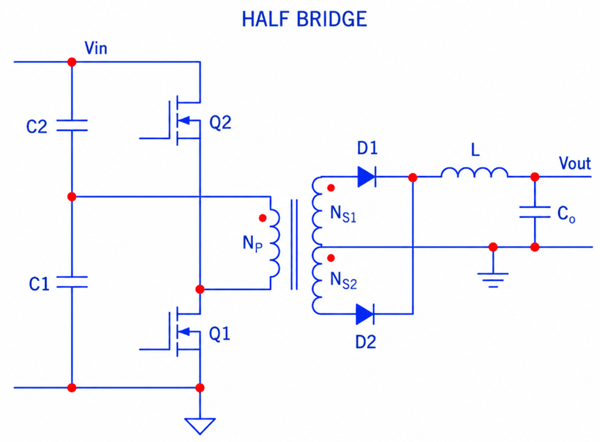

ハーフブリッジ コンバータは、中出力から高出力のスイッチング電源で一般的に使用される絶縁型 DC-DC コンバータです。この図では、2 つのスイッチング トランジスタ (Q1 と Q2) が交互に動作して、トランスの一次巻線 (Np) を駆動します。コンデンサ C1 と C2 は入力電圧 (Vin) を 2 つに分割し、スイッチが変圧器に交流電圧パルスを印加できるようにします。二次側では、トランス出力はダイオード D1 と D2 によって整流され、その後インダクタ L とコンデンサ Co によってフィルタリングされて、安定した DC 出力電圧 (Vout) が生成されます。
トランス巻線の赤い点は、正しい位相動作のための巻線の極性を示します。プッシュプル コンバータと比較すると、ハーフブリッジ トポロジでは、通常、各スイッチが入力電圧の約半分しか受けないため、スイッチング トランジスタにかかる電圧ストレスが軽減されます。

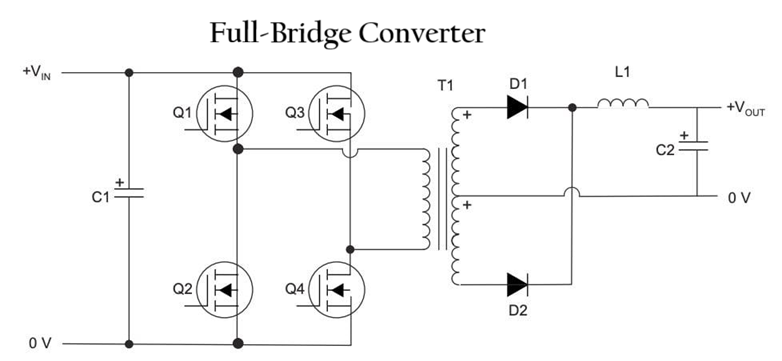

フルブリッジ コンバーター (H ブリッジ コンバーターとも呼ばれる) トポロジ イメージ。この図は、トランスの一次巻線の周囲にブリッジ構成で配置された 4 つのスイッチング トランジスタ (Q1、Q2、Q3、Q4) を示しています。これがフルブリッジ コンバータの主な特徴です。スイッチは、通常は Q1 と Q4、Q2 と Q3 の交互ペアで動作し、変圧器 T1 の両端に交流電圧を印加します。二次側では、ダイオード D1 と D2 がトランス出力を整流し、インダクタ L1 とコンデンサ C2 が出力電圧を平滑化します。フルブリッジ コンバータは、高効率、変圧器の利用効率の向上、およびキロワット レベルの電力アプリケーションのサポートを実現するため、高出力 DC-DC コンバータおよび SMPS システムで一般的に使用されます。

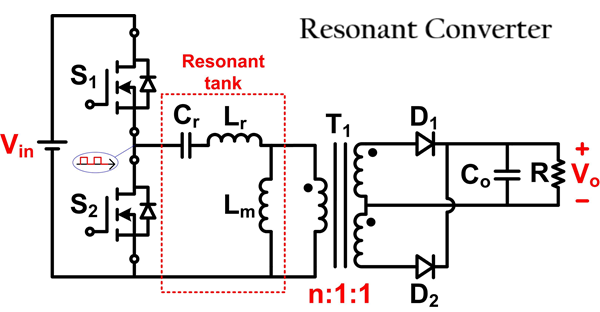

共振 DC-DC コンバータは、共振タンクと呼ばれる共振回路を使用して、スイッチング損失と電気ノイズを低減してエネルギーを転送する絶縁型高効率コンバータです。この画像では、スイッチ S1 と S2 が入力電圧 (Vin) から高周波スイッチング信号を交互に生成します。共振コンデンサ Cr、共振インダクタ Lr、および磁化インダクタンス Lm で形成される共振タンクは、急激なスイッチング遷移ではなく、滑らかな正弦波状の電流フローを生成します。
これにより、MOSFET の熱とスイッチング ストレスが軽減されます。変圧器 T1 は電気絶縁と電圧変換を行い、ダイオード D1 と D2 は二次側 AC 信号を DC 出力電圧 (Vo) に整流します。コンデンサ Co は出力をフィルタリングして安定した DC 電力を負荷 R に供給します。共振コンバータは、効率を向上させ、高いスイッチング周波数で EMI を低減する ZVS (ゼロ電圧スイッチング) などのソフト スイッチング技術をサポートしているため、サーバー電源、ゲーム用 PSU、EV 充電器、通信システム、高性能 SMPS 設計などの高効率アプリケーションで広く使用されています。

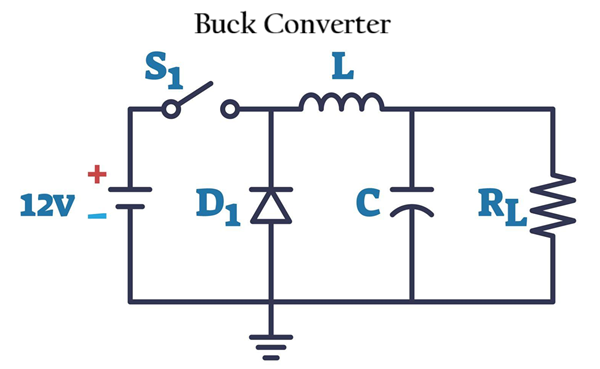

降圧コンバータは、高い入力電圧を高い効率で低い出力電圧に下げます。この画像では、12V 入力電源がスイッチ S1 を介して回路に電力を供給します。S1がオンになると、インダクタLに電流が流れ、負荷抵抗RLに電力を供給し、コンデンサCを充電しながらエネルギーを蓄積します。
スイッチがオフになると、インダクタは蓄えられたエネルギーをダイオード D1 を通して放出し、スイッチが開いている場合でも電流が負荷に流れ続けることができます。コンデンサ C は出力電圧を平滑化し、リップルを低減します。デューティサイクルと呼ばれるスイッチのオンとオフの時間を制御することにより、コンバータは出力電圧を入力電圧よりも低いレベルに調整します。

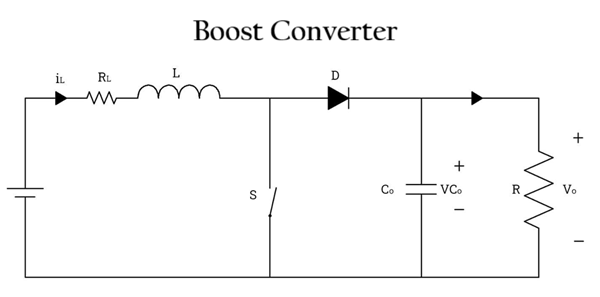

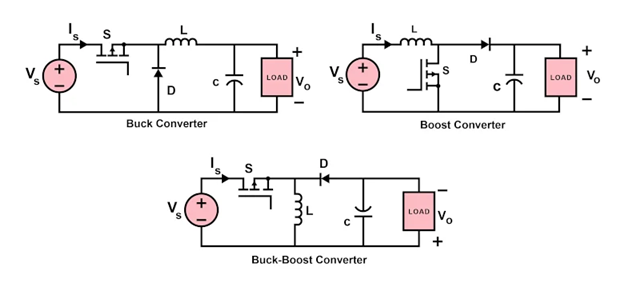

ブースト コンバータは、入力電圧をより高い出力電圧に上げる非絶縁 DC-DC コンバータです。画像では、インダクタ L、スイッチ S、ダイオード D、コンデンサ Co、負荷抵抗 R が連携して電圧を昇圧します。スイッチ S がオンになると、電流がインダクタを流れ、エネルギーがその磁場に蓄えられますが、ダイオードが出力側からの電流をブロックします。スイッチがオフになると、インダクタは蓄積されたエネルギーをダイオード D を介して出力コンデンサと負荷に放出します。解放されたインダクタ電圧が入力電圧に加わり、入力ソースよりも高い出力電圧 (Vo) が生成されます。コンデンサ Co は出力電圧を平滑化し、リップルを低減します。

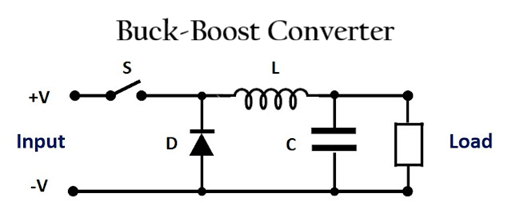

昇降圧コンバータは、入力電圧を降圧または昇圧できます。画像では、スイッチ S は回路内でエネルギーがどのように移動するかを制御します。SがONになると、入力からインダクタLを通って電流が流れ、インダクタにエネルギーが蓄積されます。この間、ダイオード D は逆バイアスされ、コンデンサ C が負荷に電力を供給します。S がオフになると、インダクタは蓄えられたエネルギーをダイオードを介してコンデンサと負荷に放出します。これにより、回路はデューティ サイクルに応じて、入力よりも高いまたは低い出力電圧を生成することができます。このトポロジは、動作中に入力電圧が上昇または下降する可能性があるバッテリ駆動システムに役立ちます。
高度な高ゲイン非絶縁型 DC-DC コンバータは、標準的な降圧および昇圧コンバータよりも大きな電圧変換比、効率の向上、低リップル、または高電力処理を必要とするアプリケーション向けに設計されています。の ポジティブ出力スーパーリフトルオ (POSLL) このコンバータは、正の出力極性を維持しながらコンデンサリフト技術によって電圧を増加させるため、高昇圧アプリケーションに役立ちます。 二次コンバータ 複数の変換ステージを組み合わせることにより、はるかに高い電圧利得を実現し、極端に高いデューティ サイクルを使用せずに大幅な電圧の増減が可能になります。
結合インダクタコンバータ 磁気的にリンクされたインダクタを使用して、電圧利得を改善し、スイッチングストレスを軽減し、コンパクトな設計で効率を向上させます。 インターリーブコンバーター 並列動作する複数のスイッチング フェーズを使用して、電流をより均一に分配し、入出力リップルを低減し、熱性能を向上させ、高出力システムをサポートします。
電気自動車の DC-DC コンバータは、高電圧バッテリ電力を、照明システム、インフォテインメント モジュール、センサー、コントローラ、補助電子機器が必要とする低電圧に変換します。エネルギー損失は走行距離と熱性能に直接影響するため、これらのコンバータは高効率で動作する必要があります。EV システムでは、急加速、回生ブレーキ、バッテリ電圧変動時の安定した電圧調整も必要です。
太陽光発電および再生可能エネルギー システムは、DC-DC コンバータを使用して、ソーラー パネル、バッテリー、エネルギー貯蔵システムからの不安定な入力電圧を調整します。ソーラーパネルの電圧は太陽光の強さや温度によって変化するため、高ゲインコンバータがよく使用されます。
バッテリー駆動の電子機器は、放電中にバッテリー電圧が低下しても安定した電圧を供給するために DC-DC コンバーターに依存しています。スマートフォン、ラップトップ、ドローン、ポータブル医療機器、ウェアラブル電子機器では、一般に、バッテリ寿命を延ばし、電力損失を減らすために、降圧、昇圧、または昇降圧コンバータが使用されます。
産業用システムは、DC-DC コンバータを使用して PLC、センサー、通信モジュール、モーター ドライバー、オートメーション コントローラーに電力を供給します。これらの環境には電気ノイズ、電圧スパイク、重いスイッチング負荷が含まれることが多いため、コンバータは過酷な条件下でも安定した動作を維持する必要があります。
IoT および組み込みシステムは、DC-DC コンバータを使用して、コンパクトな低電力電子機器の電力を効率的に管理します。スマート センサー、ワイヤレス モジュール、マイクロコントローラー、エッジ コンピューティング システムなどのデバイスは、バッテリーや低電圧電源レールで動作することがよくあります。
• 効率 - コンバータがエネルギー損失と発熱を最小限に抑えながら、入力電力を出力にどれだけ効果的に伝達するかを測定します。
• 電圧調整 - 入力電圧または負荷条件が変化したときに出力電圧がどの程度安定しているかを説明します。
• スイッチング周波数 - スイッチング周波数を高くすると、コンポーネントのサイズを縮小できますが、スイッチング損失と EMI が増加する可能性があります。
• 電力密度 - コンバータがコンパクトな物理サイズ内でどれだけの電力を供給できるかを指します。
• 熱性能 - コンバータが連続動作中に熱をどの程度適切に管理しているかを示します。
• リップル電圧とノイズ - 敏感な電子回路に影響を与える可能性のある不要な電圧変動を測定します。
• 過渡応答 - 突然の負荷または入力電圧の変化に対してコンバータがどれだけ早く反応するかを示します。
• 電磁妨害 (EMI) - 高速スイッチングにより電気ノイズが発生し、近くの回路に干渉する可能性があります。
• 入力電圧範囲 - コンバータが安全に処理できる最小および最大入力電圧を定義します。
• 負荷能力 - コンバータが接続されたデバイスに供給できる電流または電力の量を決定します。
• 絶縁機能 - 安全性と保護のために電気的分離が必要な絶縁型コンバータにおいて重要です。
適切なコンバータの選択は、必要な電圧範囲、電力レベル、出力安定性、スイッチング性能、熱制御、およびノイズ制限によって異なります。それぞれのトポロジとその長所を理解することで、システムの電気的および性能のニーズに合ったコンバータを選択できます。
絶縁型 DC-DC コンバータは、トランスを使用して入力側と出力側を電気的に分離します。これは、敏感な回路を電圧スパイク、グランド ループの問題、電気的故障から保護するのに役立ちます。これらは、厳格な電気安全基準を満たす必要があるシステムでも重要です。
フライバックコンバータは、まずトランスにエネルギーを蓄積し、スイッチがオフになるとそれを出力に転送します。フォワード コンバータは、スイッチがオンになっている間、エネルギーを出力に直接転送します。これにより、通常、より高い電力レベルでリップルが低くなり、効率が向上します。
これらのトポロジでは、複数のスイッチング デバイスと改善されたトランス利用率を使用して、より大きな電力レベルをより効率的に処理します。また、より単純なコンバータ設計と比較して、個々のコンポーネントにかかるストレスが軽減され、熱性能が向上します。
共振コンバータは、ゼロ電圧スイッチング (ZVS) などのソフトスイッチング技術を使用して、スイッチング損失と発熱を低減します。これにより、効率が向上し、EMIが低くなり、高周波動作が改善されます。
デューティ サイクルは、動作中にスイッチがオンおよびオフを維持する時間を制御します。デューティ サイクルを変更すると、コンバータが出力電圧をどれだけ増減させるかに直接影響します。
結合インダクタコンバータは磁気的にリンクされたインダクタを使用することで電圧利得と効率を向上させますが、インターリーブコンバータは電流を複数の相に分割してリップル、熱、コンポーネントへのストレスを低減します。
