パワーエレクトロニクスシステムにおけるダイオード選択の完全ガイド

ダイオードは、電流が一方向にのみ流れることを許可する半導体材料から作られています。電気にとっての一方向ゲートのように機能します。正しい順方向電圧がかかると、ダイオードは容易に電流を導通します。電圧が逆転すると、電流を遮断し、流れるのを防ぎます。この単純な動作により、ダイオードは電源、充電器、コンバーター、信号保護回路、通信機器など多くの電子システムで不可欠です。この記事では、ダイオード選択が実際にどのように機能するか、考慮すべき重要なパラメータ、異なる電子アプリケーションに適したダイオードを選択するためのステップバイステップガイドについて説明します。

カタログ

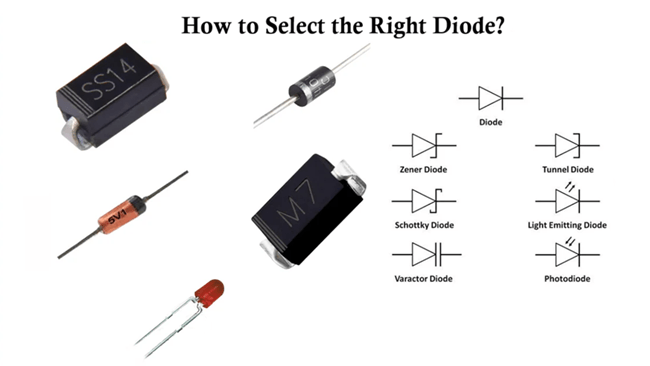

適切なダイオードを選択するためのパラメータ

順方向電圧と導電動作

順方向電圧（VF）は、ダイオードが導通状態にあるときのダイオードにかかる電圧降下です。このパラメータは、電子回路の電力効率や熱生成に直接影響を与えます。

典型的な値には以下が含まれます：

• シリコンダイオード：約0.6Vから0.8V

• ショットキーダイオード：約0.2Vから0.4V

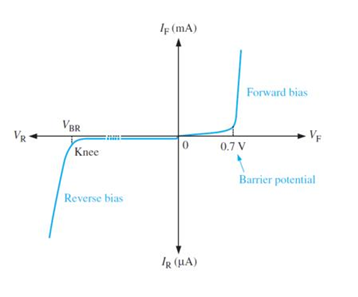

電圧と電流の関係は非線形です。閾値に達すると、電流は線形ではなく指数関数的に増加し、半導体接合特性に従います。

温度も性能に影響を与えます：

• 高温はVFを低下させます

• 低温はVFを増加させます

電力損失はVF × IFによって決定されるため、順方向電圧の小さな変化でも高電流アプリケーションにおける熱動作に大きな影響を与える可能性があります。

電流定格と負荷能力

電流定格は、指定された熱条件下でダイオードが安全に扱うことができる電流の量を定義します。この制限は主に接合温度とデバイスの熱放散能力によって決まります。ダイオードが定格条件内で動作している場合、恒常的な劣化なしに安定した導通を維持します。

最大順方向電流（IF）は、ダイオードが定常運転下で導通できる連続電流を表します。このパラメータは主に熱的制約によって制限されます。なぜなら、過剰な電流は電力損失を増加させ、接合温度を上昇させるからです。この制限を長期間超えると、半導体接合とパッケージ構造の過熱により永続的な損傷が発生する可能性があります。

整流器アプリケーションでは、平均整流電流（IO）がAC-DC変換下での長期的な電流処理能力を定義するために使用されます。この値は波形形状、デューティサイクル、およびデバイスの熱設計に依存します。適切なヒートシンクとPCBの熱管理は、ダイオードがIO定格にどれだけ近くで動作できるかに直接影響します。

連続運転に加えて、ダイオードは短時間の高電流ストレスにも耐える必要があります。サージ電流（IFSM）は、電源投入スイッチングやキャパシタ充電などの過渡イベント中に発生する反復しないピーク順方向電流を表します。この状態は数ミリ秒しか続かないものの、接合に対して重要な熱的および機械的ストレスを科す可能性があります。

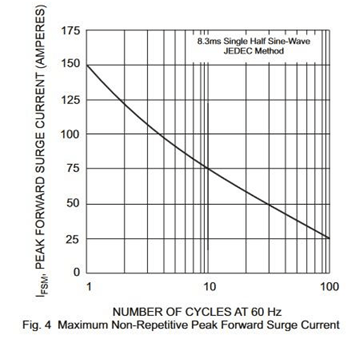

この動作は、以下の図に明確に示されており、60 HzでのACサイクル数とサージ電流能力の関係を示しています。サージの持続時間が長くなるにつれて、デバイス内の蓄積された熱ストレスのために許容されるピーク電流は減少します。

逆電圧定格とブレークダウン限界

逆電圧定格は、ダイオードがブレークダウンに入ることなく非導通状態でブロックできる最大電圧を定義します。最も重要なパラメータは、ピーク反復逆電圧（VRRM）で、これは繰り返しスイッチングや小さな電圧変動を含む正常な回路条件下での安全動作限界を設定します。

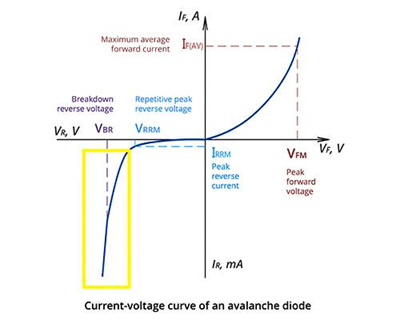

その図は、雪崩ダイオードの電流-電圧（I-V）特性を示しており、逆ブロッキング動作がブレークダウン領域まで維持される様子を示しています。逆電圧が増加すると、ダイオードはブレークダウン電圧（VBR）に達するまで低リーク状態を維持し、そこでは電流が雪崩導通により急激に上昇します。

実際の設計では、VRとVRRMは常にブレークダウン領域を下回るようにし、意図しない導通を避けるために十分な安全マージンを持たせる必要があります。これらの限界を超えると、ダイオードは雪崩ブレークダウンに入ることになり、過剰なリーク電流、電力損失、および可能な熱損傷を引き起こします。

その画像は、動作限界（VRRM）を物理的なブレークダウン動作（VBR）と明確に結びつけており、電力エレクトロニクス回路における適切な逆電圧選択が重要である理由を強調しています。

スイッチング性能とダイナミック動作

スイッチング性能は、ダイオードが導通状態と非導通状態の間をどれだけ速く移行するかを記述します。この動作は主にスイッチングイベント中のPN接合に蓄えられた電荷によって決まります。

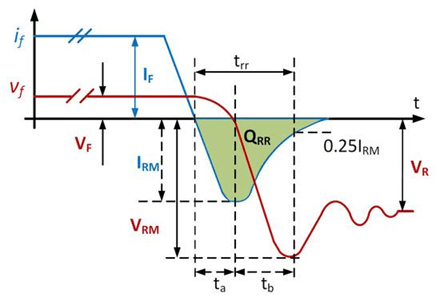

図は、順方向導通から逆ブロッキングまでの完全なスイッチングプロセスを示しています。ダイオードが極性を切り替えると、蓄えられた電荷が逆回復電流（IRM）として知られる一時的な逆電流を引き起こします。ダイオードがブロッキング状態を回復するのにかかる時間は、逆回復時間（trr）として定義されます。

波形の陰影部分は逆回復電荷（Qrr）を示し、これはスイッチング損失に直接対応します。Qrrが大きいほど、各スイッチングサイクル中に放出されるエネルギーが多くなり、高周波動作において効率が低下します。

接合容量（Cj）も、ダイオードが電圧変化にどれだけ速く応答するかに影響を与えることで、スイッチング動作に影響を与えます。容量が低いほどスイッチング速度が向上し、損失が減少し、RFおよび高速デジタル回路における信号の完全性が向上します。

熱性能と電力損失

熱性能は、負荷下でのダイオードの信頼性と安全動作範囲を決定します。電力損失は主にVF × IFを使用して計算され、導通中に生成される熱を表します。過剰な電力損失は接合温度を上昇させ、効率を低下させ、デバイスの寿命を短くします。

熱抵抗は、接合から環境へ熱がどれだけ効果的に移動するかを説明し、RθJCは接合からケースへの転送を、RθJAは接合から周囲への転送を表します。熱抵抗が低いほど熱の流れが改善され、高い電流操作が可能になります。最大接合温度（Tj max）は、永続的な損傷や性能劣化が発生する上限の熱的限界を定義します。設計では、温度が上昇するにつれてダイオードを最大定格以下で操作するためにデレーティングが一般的に適用され、長期的な信頼性が向上し、熱ストレスが軽減されます。

リーク電流と安定性

逆リーク電流（IR）は、ダイオードが逆バイアスされたときに流れる小さな電流です。シリコンダイオードは通常非常に低いリークを示しますが、ショットキーダイオードは金属-半導体接合構造のためにより高いリークを示します。リーク電流は温度と共に著しく増加し、精密で低電力かつ高インピーダンス回路において重要なパラメータとなります。小さなリーク電流でも、測定誤差を引き起こしたり、敏感なアナログおよびバッテリー駆動のシステムの効率を低下させたりする可能性があります。

エネルギー処理と保護能力

エネルギー処理能力は、ダイオードがトランジェントおよび障害条件にどれだけ耐えられるかを定義します。I²t定格は、ダイオードが短時間のサージイベントに耐えることができるエネルギーを表し、特に保護回路で重要です。I²t定格が高いほど、突入電流や短絡条件への耐性が向上します。雪崩エネルギー（EAS）は、制御されたブレークダウンイベント中にダイオードがエネルギーを安全に吸収する能力を示し、電圧スパイクが頻繁に発生するサージ保護および自動車エレクトロニクスで一般的に要求されます。

ノイズ性能と信号の完全性

ダイオードノイズはキャリア移動とスイッチング遷移によって生成され、敏感なアプリケーションでの信号品質に影響を与えます。ノイズ性能は、信号の完全性を保持しなければならないRFシステム、音声処理、精密アナログ回路で重要になります。高速回復ダイオードとショットキーダイオードは、低いスイッチングノイズを生成し、干渉を減少させ、全体のシステムの精度と安定性を向上させるため、一般的に好まれます。

パッケージの影響と物理設計の限界

ダイオードの物理パッケージは、熱性能、電流処理、および機械的信頼性に大きく影響します。大きなパッケージは通常、より良い熱放散を提供しますが、コンパクトなパッケージはスペース制約のある設計に適していますが、熱容量が低い場合があります。PCBレイアウトと銅面積は熱分布に強く影響し、熱設計は電気的仕様を超えた重要な要素になります。実装方法、すなわち表面実装またはスルーホールも、振動やストレス条件下での熱伝達効率と機械的堅牢性に影響を与えます。

信頼性の考慮事項

長期的なダイオードの信頼性は、時間にわたる電気的、熱的、および機械的ストレスに依存します。電圧スパイク、高電流サージ、熱サイクル、機械的振動は、半導体接合を徐々に劣化させる可能性があります。材料の劣化も、長期運用における性能の漂流に寄与します。適切なデレーティング、安定した熱設計、および制御された動作条件は、ダイオードの寿命を大幅に延ばし、サービスライフ全体にわたって一貫した電気的挙動を維持します。

安全性および認証要件

工業および商業システムでは、ダイオードはしばしば国際的な安全および品質基準に準拠しなければなりません。UL、CSA、TUV/VDEなどの認証は、部品が電気的安全性、信頼性、および環境的耐久性に関して厳しい要件を満たしていることを保証します。これらの基準への準拠は、システムの安全性と認証承認にとって重要な規制された業界では不可欠です。

ダイオード選択における一般的な間違い

• 動作中の電源ダイオードの過熱 - ダイオードは軽負荷では正常に動作しますが、実際の動作電流が予想以上に高いため、フル負荷では過熱し、熱故障を引き起こします。

• スローレカバリーダイオードによるSMPS故障 - スイッチング電源に標準の整流器ダイオードが使用され、過度のスイッチング損失、熱の蓄積、高周波での効率の低下を引き起こします。

• サージイベント中の電圧ブレイクダウン - 電源入力回路では、起動時や負荷スイッチング時の電圧スパイクがダイオードの定格を超え、突発的な短絡または永久的なブレイクダウンを引き起こします。

• 低電圧設計における予期しない効率損失 - 5Vまたは12Vシステムにおいて、高い順方向電圧を持つダイオードは重要な電力損失を引き起こし、全体的なシステム効率を低下させます。

• バッテリー駆動デバイスに影響を与える逆リーク - 待機またはスリープモード回路では、小さなリーク電流がバッテリーを徐々に消耗させ、待機時間を減少させます。

• 高速スイッチング回路におけるEMI問題 - 高い逆回復電荷を持つダイオードはスイッチングノイズを生成し、近くの信号線に電磁干渉を引き起こします。

• 精密回路におけるセンサー信号の歪み - ダイオードの接合容量はアナログまたはRF経路における信号の動作を変え、測定の不正確さを引き起こします。

• コンパクトなPCBレイアウトにおける熱故障 - ダイオードはテストでは良好に機能しますが、PCBの銅面積の不足と熱放散の不良により実際の製品では故障します。

• 電源オン条件下でのサージ損傷 - 起動時のコンデンサー充電中に、突入電流がダイオードの能力を超え、通常の電流が規定内であっても突然の故障を引き起こします。

• 温度極限下での自動車回路の故障 - 室温で動作するダイオードは、熱マージンが低下し、リーク電流が加速するため、熱環境で故障します。

適切なダイオードを選択する手順

ステップ1：動作電圧要件を定義する

回路内の最大電圧（通常の動作と過渡スパイクを含む）を特定することから始めます。

• アプリケーションにおけるピーク逆電圧を特定する

• 最大回路電圧よりも高いVRRMを持つダイオードを選択する

• 予期しないサージ用に安全マージン（通常20%〜50%）を追加する

これにより逆ブレイクダウンを防ぎ、電圧ストレス下での安定した動作を保証します。

ステップ2：負荷電流要件を決定する

次に、動作中のダイオードを流れる予想電流を計算します。

• 連続順方向電流（IF）を特定する

• ACアプリケーションの平均整流電流（IO）を確認する

• スタートアップ条件下でのピークサージ電流（IFSM）を考慮する

連続および過渡電流レベルの両方を安全に処理できるダイオードを選択してください。

ステップ3：電力損失と熱条件を評価する

ダイオードの性能は熱生成の影響を大きく受けます。

• 導通損失を推定するには、P = VF × IF を使用します

• 熱抵抗（RθJA / RθJC）を確認します

• ジャンクション温度が最大制限（Tj max）を下回ることを確認します

排熱が不十分な場合、ダイオードは電気的定格が制限内であっても故障する可能性があります。

ステップ4：スイッチング速度の要件を確認する

スイッチングまたは高周波回路では、ダイオードの速度が重要です。

• 高速アプリケーションには、高速回復ダイオードまたはショットキーダイオードを使用します

• リバース回復時間（trr）を確認します

• スイッチング効率のためにリバース回復電荷（Qrr）を考慮します

遅いダイオードはスイッチング損失を増加させ、システム効率を低下させます。

ステップ5：高周波動作を評価する

RFまたは高速デジタルシステムでは、寄生効果が重要になります。

• ジャンクション容量（Cj）を確認する

• 容量が低いほど信号の完全性が向上します

• 高いCjは歪みやEMI問題を引き起こす可能性があります

このステップは、通信および精密信号回路にとって不可欠です。

ステップ6：漏れ電流の要件を考慮する

漏れ電流は低電力および精密アプリケーションに影響を与えます。

• シリコンダイオード：非常に低い漏れ

• ショットキーダイオード：高温時に特に高い漏れ

• スタンバイまたはバッテリー駆動システムに与える影響を評価する

回路タイプに対して受け入れ可能な漏れ動作を持つダイオードを選択してください。

ステップ7：サージおよびエネルギー処理能力を評価する

リアルワールドの回路は短いパルスや障害条件を経験することがよくあります。

• サージ電流定格（IFSM）を確認する

• エネルギー吸収能力のためにI²t定格を考慮する

• 適用可能な場合は雪崩エネルギー定格（EAS）を評価する

これにより、突入電流や過渡イベントに対する保護が確保されます。

ステップ8：適切なパッケージタイプを選択する

物理的構造は熱的および電気的性能に影響を与えます。

• SMDパッケージはコンパクトな設計を提供しますが、熱容量が低くなります

• スルーホールパッケージはより高い電力をより効果的に処理します

• PCB銅面積は熱排出において重要な役割を果たします

パッケージは電気的および熱的要件の両方に適合しなければなりません。

ステップ9：信頼性と環境条件を確認する

最後に、ダイオードがリアルワールドの条件下で動作できることを確認します。

• 温度サイクルと熱ストレス

• 機械的耐久性

• 長期的な老化挙動

• 動作環境（産業用、自動車用、消費者用）

ステップ10：ダイオードタイプをアプリケーションに一致させる

アプリケーションのニーズに基づいて正しいダイオードカテゴリを選択します：

• ショットキーダイオード → 高効率、低い電圧降下、高速スイッチング

• 高速回復ダイオード → スイッチング電源およびコンバータ

• 標準整流ダイオード → 低周波AC整流

• 保護ダイオード → サージおよび過渡抑制

結論

正しいダイオードを選択するには、実際の運転条件下での電気的、熱的、動的挙動を完全に理解する必要があります。実際の設計では、正しいダイオードの選択により効率が向上し、熱生成が減少し、電圧スパイク中の破損が防止され、時間の経過とともに安定した動作が保証されます。一方で、誤った選択はエネルギー損失、不安定なスイッチング挙動、または部品の早期故障を引き起こす可能性があり、特に高周波または高出力システムではその傾向が強まります。

よくある質問 [FAQ]

1. ダイオードのジャンクション容量は、高速デジタルおよびRF回路の性能にどのように影響しますか？

ジャンクション容量は電圧遷移を遅くし、高速信号を歪ませる可能性があります。RFおよび高速スイッチングでは、容量が高くなるほど信号損失が増加し、精度が低下するため、クリーンな信号の完全性を確保するために低Cjダイオードが好まれます。

2. なぜダイオードのリバース回復挙動がスイッチモード電源で重要になるのですか？

リバース回復はスイッチング遷移中に電流スパイクを生成します。SMPSでは、これによりスイッチング損失、熱、EMIが増加し、効率が低下し、適切に制御されない場合、スイッチングトランジスタにストレスを与える可能性があります。

3. 温度変動は実際のアプリケーションにおけるダイオードの長期信頼性にどのように影響しますか？

高温は漏れ電流を増加させ、順方向電圧の安定性を低下させます。時間の経過とともに、これがジャンクションの老化を加速させ、熱設計やデレーティングが適切に管理されていない場合は寿命を短くする可能性があります。

4. ダイオードのサージ電流定格と連続電流定格の実質的な違いは何ですか？

定常電流は安全な長期運用を定義し、突入電流は起動時の突発的なピークのような短期間のピークを指します。繰り返される突入ストレスは、定常限界が超えられなくても接合部を劣化させる可能性があります。

5. ダイオードのパッケージ選択はコンパクトなPCBデザインにおいて熱性能にどのように影響しますか？

小型パッケージは熱放散が限られており、接合部温度が高くなります。大きいまたは熱的に強化されたパッケージは熱拡散を改善し、同じ条件下での高い電流の運用を可能にします。

6. 逆漏れ電流はバッテリー駆動および低電力システムにおいてなぜより重要ですか？

小さな漏れでも待機モードで蓄えられたエネルギーを継続的に消耗します。これによりバッテリー寿命が短くなり、マイクロアンペアレベルの損失が時間とともに重要になる精密回路に影響を与えます。

7. ダイオードのスイッチング速度は電力エレクトロニクスにおけるEMI生成にどのように影響しますか？

スイッチングが遅いと遷移時間が増加し、電磁ノイズが増加します。高速回復ダイオードはスイッチングの重複を減少させ、EMIを最小化し、全体的な回路の安定性を改善します。

8. ダイオードの電圧定格を動作限界に近すぎるところで選択すると、どのような設計リスクが発生しますか？

マージンが小さすぎると、一時的なスパイクがブレークダウン電圧を超え、アバランシェストレス、熱暴走、または予期しない突発時におけるデバイスの永久的な故障を引き起こす可能性があります。
