バラクタダイオードの構造、動作、および RF アプリケーションガイド

バラクタダイオードは、調整可能なキャパシタンスが必要とされる電子回路で使用される特別なタイプの半導体ダイオードです。これは、機械部品を使用せずに回路の動作を電子的に調整するためのコンパクトで効率的な方法を提供します。整流に使用される標準的なダイオードとは異なり、バラクタダイオードは制御されたキャパシタンス変動のために特別に設計されており、現代の無線および高周波電子機器において重要なコンポーネントとなっています。この記事では、バラクタダイオードの動作原理、内部構造、主要仕様、さまざまなタイプ、アプリケーション、および性能特性について説明します。

カタログ

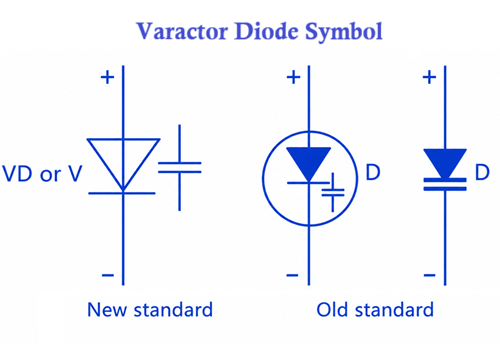

バラクタダイオードはどのように動作するか？

バラクタダイオードは、特に逆バイアスモードで動作するように設計された電圧制御型キャパシタです。整流に使用される標準ダイオードとは異なり、主な機能は電流を導くことではなく、適用された逆電圧に基づいてキャパシタンスを変化させることです。これにより、RF調整、周波数制御、通信システムにおいて重要なコンポーネントとなります。

デバイスの内部では、P型およびN型領域がPN接合を形成します。逆バイアスが適用されると、これらの二つの領域の間に空乏層が形成されます。この空乏層は効果的な誘電体層として機能し、PおよびN領域はキャパシタのプレートのように動作します。その結果、バラクタダイオードは電圧によって変化するキャパシタのように振る舞います。

逆バイアスと空乏層

正常に動作させるためには、バラクタダイオードは常に逆バイアスされていなければなりません。この条件では、電流は最小限に抑えられ、適用された電圧が空乏層の幅を直接制御します。

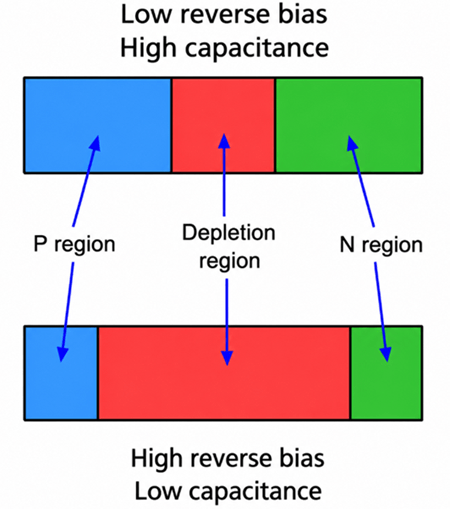

逆電圧が低いと、空乏層は狭くなり、荷電領域間の有効距離が小さくなり、キャパシタンスは高くなります。逆電圧が増加すると、空乏層が広がり、分離が増加してキャパシタンスが減少します。この電圧とキャパシタンスの逆関係は、デバイスの基本的な動作原理です。

キャパシタンス-電圧関係と公式

キャパシタンスと逆バイアス電圧の関係は非線形であり、標準的なバラクタダイオード方程式を使用して説明できます：

どこで：

• C(V) = 適用される逆電圧でのキャパシタンス

• C₀ = ゼロバイアス接合キャパシタンス

• V = 適用された逆バイアス電圧

• Vf = 内部接合ポテンシャル

• n = グレーディング係数（通常はダイオードタイプに応じて0.3から0.5）

突然接合バラクタにおいて、nの値は約1/2ですが、ハイパーアブラプトバラクタは、より急激な静電容量変化を生じる異なる値を持っています。

この方程式は、静電容量が低電圧で急速に減少し、高電圧ではより緩やかに減少する理由を説明しており、典型的なC–V特性曲線に示されています。

逆電圧が静電容量をどのように変化させるか

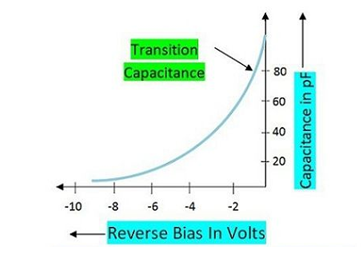

逆バイアス電圧が増加するにつれて、バラクタダイオードの静電容量はどのように変化しますか？グラフに示されているように、静電容量は低逆電圧で最高に達し、逆電圧がより負になるにつれて徐々に減少します。この関係は、バラクタダイオードがRFおよび通信回路において電圧制御型コンデンサとして機能する方法の基本です。

この挙動は、PN接合内の空乏層がコンデンサの誘電体として機能するために発生します。逆バイアスがかかると、空乏層はP型材料とN型材料の間に形成されます。低逆電圧では、空乏層は狭く、荷電領域間の有効距離が小さいため、静電容量が高くなります。逆電圧が増加すると、空乏層が広がり、分離が増加し、静電容量が減少します。

画像に明示されているように、静電容量応答は非線形であり、一定の割合で減少するのではなく、曲線的な遷移プロファイルに従います。この特性は、電圧の小さな変化が静電容量の制御されたシフトを生じることができる周波数調整アプリケーションにとって重要です。

この電圧依存性静電容量により、回路は機械部品なしで電子的に調整動作を行うことができます。可変コンデンサの代わりに、DC制御電圧がバラクタダイオードに適用されます。

バラクタダイオードの内部構造

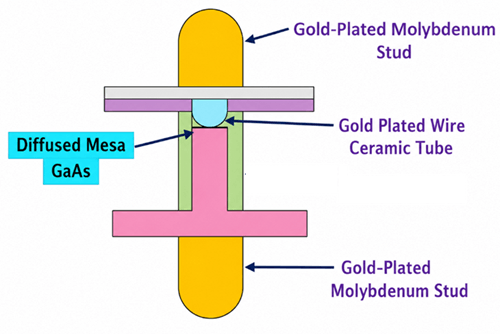

下の画像は、メサタイプのガリウムヒ素（GaAs）バラクタダイオードの内部構造を示しています。バラクタダイオードは、逆バイアス下で動作する際に静電容量の制御された変化を提供するために特別に設計されています。その構造は、高周波で安定した静電容量特性を実現するように最適化されています。

• 拡散メサGaAs接合 - デバイスの中心には、拡散メサGaAs接合があり、これがバラクタダイオードのアクティブ領域を形成しています。このPN接合は、逆電圧が適用されたときに空乏層が発生する場所です。逆電圧が変化すると、空乏層の幅が変わり、接合静電容量が変動します。ガリウムヒ素（GaAs）は、その優れた電気性能と低い寄生損失のために高周波およびマイクロ波アプリケーションに広く使用されます。

• 金メッキワイヤ - 金メッキワイヤは、半導体接合と外部端子の間の電気接続を提供します。金は、低い電気抵抗、優れた導電性、および高い耐腐食性を提供するため、一般的に使用されます。これにより、時間の経過に伴って信頼できる電気性能が維持されます。

• セラミックチューブ - セラミックチューブは、内部コンポーネントの絶縁および支持構造として機能します。これは、機械的安定性と電気的絶縁を提供し、半導体接合を湿気、汚染、機械的ストレスなどの環境要因から保護します。

• 金メッキモリブデンスタッド - 上下の端子は金メッキモリブデンスタッドです。これらのスタッドは、ダイオードの外部電気接続として機能します。モリブデンは、その熱膨張特性が半導体材料と互換性があるため選ばれており、温度変化時に機械的ストレスを軽減します。金メッキは導電性を向上させ、酸化から表面を保護します。

半導体接合は金属スタッドの間に取り付けられ、ボンディングワイヤを介して接続されます。端子間に逆バイアス電圧がかけられると、接合内に空乏層が形成されます。P型およびN型領域はコンデンサプレートとして機能し、空乏層は誘電体として機能します。逆電圧を変更することにより、ダイオードの静電容量が変化し、バラクタダイオードが電圧制御型コンデンサとして機能できるようになります。

重要な電気仕様

バラクタダイオードを選定する際、いくつかの電気パラメータがその調整性能、周波数範囲、効率、および特定のRFまたはマイクロ波アプリケーションへの適合性を決定します。

静電容量範囲

静電容量範囲は、バラクタダイオードが指定された逆電圧範囲にわたって提供できる最小および最大の静電容量を示します。

一般的な値：

• 低静電容量RFバラクタ：0.3 pFから10 pF

• 一般的な調整用バラクタ：2 pFから100 pF

• 高静電容量調整用バラクタ：20 pFから500 pF

• 特殊用途：最大1000 pF

幅広いキャパシタンス範囲は、一般的にオシレータや共振回路でのより大きな調整範囲を可能にします。

調整比

調整比は、最小および最大動作電圧の間でキャパシタンスがどれだけ変化するかを示します。

調整比 = 最大キャパシタンス ÷ 最小キャパシタンス

典型的な値：

• 標準急行接合バラクタ: 2:1 から 5:1

• ハイパー急行バラクタ: 5:1 から 15:1

• 専門的なマイクロ波バラクタ: 最大 20:1

より高い調整比は、より大きな周波数調整能力を提供します。

逆 breakdown 電圧

逆 breakdown 電圧は、接合部が大きく導通し始める前に適用できる最大逆電圧を指定します。

典型的な値：

• 低電圧バラクタ: 8 V から 20 V

• 汎用バラクタ: 20 V から 50 V

• 高電圧調整バラクタ: 50 V から 150 V

設計者は通常、信頼性のためにダイオードをそのブレークダウン定格のかなり下で動作させます。

品質係数 (Q 因子)

Q 因子は、バラクタがエネルギーを蓄積する効率を、放出するエネルギーと比較して測定します。

典型的な値：

• 標準 RF バラクタ: 50 から 200

• 高性能 RF バラクタ: 200 から 500

• マイクロ波バラクタ: 500 から 2000 以上

より高い Q 値は、オシレータ、フィルタ、および共振回路において、より低い損失と優れた性能を生み出します。

シリーズ抵抗

シリーズ抵抗は、Rs と呼ばれることが多く、ダイオードの内部抵抗を表します。

典型的な値：

• マイクロ波バラクタ: 0.1 Ω から 2 Ω

• RF 調整バラクタ: 1 Ω から 10 Ω

• 汎用デバイス: 最大 20 Ω

低いシリーズ抵抗は、Q 因子を改善し、電力損失を減少させます。

キャパシタンス公差

キャパシタンス公差は、実際のキャパシタンスが指定された値とどれだけ一致しているかを示します。

典型的な値：

• 精密バラクタ: ±2% から ±5%

• 標準バラクタ: ±10%

• 汎用デバイス: ±20%

より厳しい公差は、周波数に敏感な回路で好まれます。

動作周波数範囲

バラクタダイオードは、主に RF およびマイクロ波アプリケーション向けに設計されています。

典型的な範囲

• AM/FM ラジオ調整: 500 kHz から 200 MHz

• VHF/UHF システム: 30 MHz から 3 GHz

• セルラーおよびワイヤレスシステム: 800 MHz から 6 GHz

• マイクロ波およびレーダーシステム: 6 GHz から 100 GHz 以上

最大使用周波数は、ダイオードのパッケージ寄生、キャパシタンス値、および Q 因子に依存します。

温度安定性

温度安定性は、温度に応じてキャパシタンスがどれだけ変化するかを示します。

典型的な動作温度範囲：

• 商業グレード: 0°C から +70°C

• 工業グレード: −40°C から +85°C

• 拡張工業グレード: −55°C から +125°C

典型的なキャパシタンス温度係数:

• 50 ppm/°C から 1000 ppm/°C、デバイス構造や材料に応じて。

バラクタダイオードの種類

急行接合バラクタダイオード

急行接合バラクタダイオードは、比較的突然のドーピング濃度変化を伴う鋭く定義された PN 接合を使用します。逆電圧が上昇するにつれてキャパシタンスはスムーズに変化しますが、調整範囲は通常中程度です。典型的な急行接合バラクタは、調整比が約 2:1 から 5:1 を提供し、キャパシタンス値は一般的に 1 pF から 200 pF の範囲です。

ハイパー急行バラクタダイオード

ハイパー急行バラクタダイオードは、逆電圧に対してキャパシタンスがより強く変化する特別にグレーディングされたドーピングプロファイルを使用します。これにより、急行接合型よりもはるかに広い調整範囲が得られます。彼らの調整比は通常約 5:1 から 15:1 であり、一部の専門デバイスはそれ以上になります。キャパシタンス値はしばしば約 0.5 pF から 100 pF の範囲です。

シリコンバラクタダイオード

シリコンバラクタダイオードは、商業的 RF 回路で使用される最も一般的なタイプです。手頃な価格で安定しており、多くのキャパシタンスおよび電圧定格で広く入手可能です。典型的なシリコンバラクタは、キャパシタンス値が 1 pF から 500 pF、逆ブレークダウン電圧が 8 V から 100 V、動作周波数が数百 kHz から数 GHz の範囲になります。これはパッケージとデバイス設計に依存します。

ガリウムヒ素バラクタダイオード

ガリウムヒ素、または GaAs、バラクタダイオードは、高周波およびマイクロ波アプリケーション向けに設計されています。GaAsは、高い電子移動度と低い寄生損失を持っているため、標準シリコンよりも優れた高周波性能を提供します。これらのバラクタは通常、デバイス構造に応じて約 1 GHz から 100 GHz 以上で動作します。通常、キャパシタンス値は 10 pF 未満であることが多く、より良い Q 因子のために低いシリーズ抵抗を持っています。

デュアルバラクタダイオード

デュアルバラクターダイオードは、1つのパッケージに2つのマッチしたバラクターダイオードを含んでいます。この構造は、2つの接合間のキャパシタンスマッチングとトラッキング精度を向上させるのに役立ちます。典型的なキャパシタンス値はモデルに応じて1ダイオードあたり2 pFから50 pFまでの範囲です。デュアルバラクターは、2つの調整要素が同じ制御電圧で一緒に変わる必要がある場合に便利です。

ハイQバラクターダイオード

ハイQバラクターダイオードは、共振回路における低損失と高エネルギー効率のために設計されています。Qファクターは、ダイオードがエネルギーをどれだけ上手に蓄えるかと、失うエネルギーの量を比較して示します。標準RFバラクターのQ値は約50から200の範囲であるのに対し、ハイQバラクターは指定されたテスト周波数で200から2000以上に達することができます。これらのデバイスは通常、1 Ωから5 Ω未満の低い直列抵抗を持ちます。

マイクロ波バラクターダイオード

マイクロ波バラクターダイオードは、マイクロ波およびミリ波周波数で動作する回路用に作られています。これらは通常、非常に小さいキャパシタンス値（しばしば0.1 pFから10 pFの範囲）を持ち、高周波数での寄生効果を低減します。彼らの動作範囲は、パッケージと材料によって、約3 GHzから100 GHz以上に及ぶことができます。

調整用バラクターダイオード

調整用バラクターダイオードは、電子周波数調整のために使用される汎用バラクターです。これらは、多くの消費者および通信回路において機械的可変コンデンサの代わりになるように設計されています。典型的なキャパシタンス範囲は約2 pFから100 pFであり、逆電圧定格は一般的に20 Vから50 Vの範囲です。

バラクターダイオードの一般的な用途

• 電圧制御発振器 (VCO) – バラクターダイオードは、制御電圧によってキャパシタンスを変化させることで発振器の周波数を電子的に調整するために使用されます。

• 位相同期回路 (PLL) – 通信およびクロック生成システムにおいて、正確な周波数チューニングと安定化を提供します。

• 周波数シンセサイザー – バラクターダイオードは、ラジオや無線機器で単一の基準ソースから複数の周波数を生成することを可能にします。

• FMラジオチューナー – 機械的可変コンデンサの代わりに、電子的なステーションチューニングと自動周波数制御を実現します。

• テレビチューナー – バラクターダイオードは、アナログおよびデジタルテレビ受信機において電子的なチャンネル選択と周波数調整を可能にします。

• RFフィルター – LCフィルタネットワークの共振周波数を変更することによって、調整可能なフィルター特性を提供します。

• 無線通信機器 – 周波数制御と信号調整のためにトランシーバー、受信機、および送信機で使用されます。

• 衛星通信システム – バラクターダイオードは、マイクロ波周波数の調整、フィルタリング、および信号処理機能をサポートします。

• レーダーシステム – 高周波数で動作するマイクロ波発振器、位相シフタ、および周波数制御回路に使用されます。

• ミリタリーおよび航空宇宙エレクトロニクス – 精密な周波数制御を必要とする先進的なレーダー、通信、および電子戦システムに適用されます。

• 医療RF機器 – 専門のイメージング、モニタリング、および無線医療通信システムで使用されます。

• IoTデバイス – バラクターダイオードは、無線センサーや接続デバイスにおけるコンパクトなRFチューニングと周波数制御機能をサポートします。

バラクターダイオード回路の例

PLL周波数制御回路

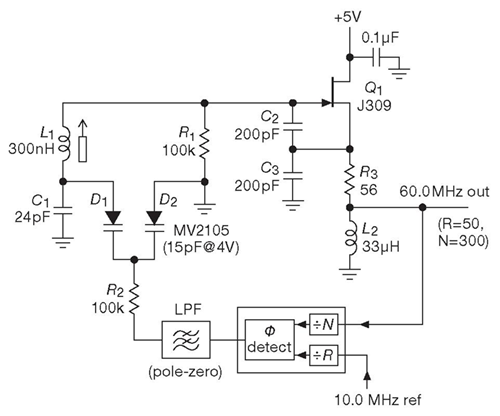

バラクターダイオードD1とD2は、VCO調整ネットワーク内で接続されています。PLLの位相検出器は、出力周波数を基準周波数と比較し、エラー信号を生成します。ループフィルタを通過した後、この制御電圧は抵抗R2を通じてバラクターダイオードに適用されます。

制御電圧が変化すると、バラクターダイオードのキャパシタンスが変化します。これにより、L1、C1、およびバラクターによって形成されたLCタンク回路の共振周波数が変わります。したがって、発振器の周波数はPLLが所望の周波数にロックされるまで増加または減少します。

ロックされた後、PLLは温度の変化、供給の変動、または部品のドリフトにもかかわらず、安定した出力周波数を維持するためにバラクタ容量を継続的に調整します。

RFフィルター調整回路

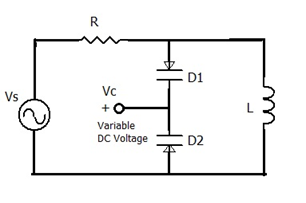

この回路では、バラクターダイオードD1とD2が電圧制御コンデンサとして接続されています。可変DC電圧（Vc）がバラクターに適用され、その接合キャパシタンスが変化します。インダクタLと共に、バラクターは調整可能なLC共振回路を形成します。

調整電圧が変更されると、バラクターダイオードのキャパシタンスが変化し、回路の共振周波数がシフトします。これにより、フィルターは機械的可変コンデンサを使用せずにさまざまな周波数に電子的にチューニングできます。

FM変調器回路

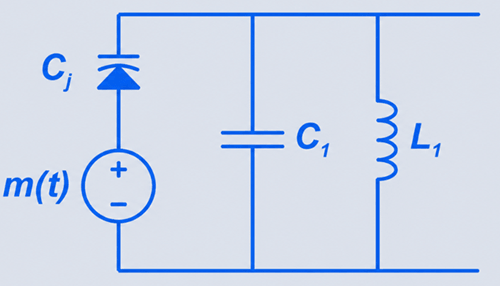

この回路は、電圧制御型キャパシタとしてバラクタダイオードを使用しています。信号m(t)は、バラクタダイオードを横切る逆バイアス電圧を変化させます。

逆電圧が変化すると、バラクタの接合容量Cjも変化します。この容量は、L1およびC1と協働してLC共振回路を形成します。

Cjが増加すると、共振周波数は減少します。Cjが減少すると、共振周波数は増加します。変調信号が連続的に容量を変化させるため、出力周波数は信号に応じて変動します。これにより周波数変調（FM）が生成されます。

人気のバラクタダイオードとその特性

バラクタダイオードは、容量範囲、チューニング比、逆電圧定格、および周波数性能に応じて異なるシリーズで入手可能です。

BB109

BB109は、FMラジオのチューニングや一般的なRFアプリケーションのために設計された広く使用されるシリコンバラクタダイオードです。通常、約10 pFから30 pFの容量範囲を提供し、逆電圧定格は約1 Vから30 Vです。チューニング比は適度で、VHF受信機、RFフィルター、および簡単なVCO回路に適しています。低出力アナログチューニングシステムでの安定した性能で知られています。

BB112

BB112は、テレビチューナーや通信受信機で一般的に使用される高容量のバラクタダイオードです。バイアス電圧に応じて、約12 pFから500 pFの容量範囲を提供し、逆ブレークダウン電圧は約30 Vから60 Vです。BB109よりも高いチューニング比を提供します。

BBY51

BBY51は、UHFおよびマイクロ波アプリケーションのために設計された低容量、高周波のバラクタダイオードです。通常、1 pFから6 pFの容量値で動作し、数GHzまでの高周波動作をサポートします。低損失と高Qファクタが要求されるVCO、位相同期ループ、RFフロントエンドモジュールで一般的に使用されます。

SMV1231シリーズ

SMV1231シリーズは、RFチューニングアプリケーションに最適化された現代のシリコンハイパーアブラプトバラクタファミリーです。通常、2 pFから20 pFの容量範囲を提供し、逆電圧は30 Vから50 Vまでのものがあります。

SMV1247シリーズ

SMV1247シリーズは、より高い容量変動を必要とする広範なチューニングアプリケーションのために設計されています。容量値は約10 pFから100 pFの範囲を提供し、10:1またはそれ以上の優れたチューニング比を実現しています。

MV2105

MV2105は、アナログチューニング回路でよく使用されるクラシックなシリコンバラクタダイオードです。4 Vバイアスで約15 pFの容量を提供し、VHF発振器およびFM変調回路に適しています。

1SV149

1SV149は、モバイル通信システムなどの高周波アプリケーション向けに設計されたコンパクトなバラクタダイオードです。通常、2 pFから10 pFの容量値をサポートし、低い直列抵抗と優れたQファクタ性能を持っています。

KV1235シリーズ

KV1235シリーズは、高性能RFおよび衛星システムのために設計されたマイクロ波グレードのバラクタダイオードで構成されています。これらのダイオードは、構成に応じて通常1 GHzから20 GHz以上のGHz周波数範囲で動作します。低容量、高Qファクタ、低寄生損失を提供します。

バラクタダイオードと他のチューニング技術

バラクタダイオードと可変コンデンサー

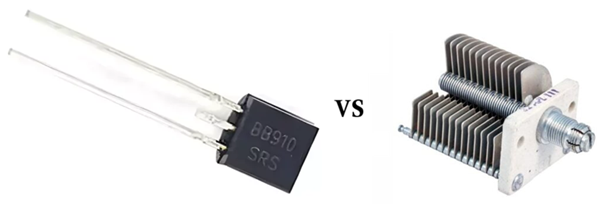

バラクタダイオードと可変コンデンサーは、どちらも可変容量を提供するという同じ機能的目的を果たしています。しかし、動作原理は根本的に異なります。バラクタダイオードは、容量を電子的に変化させる半導体デバイスです。この変化は、逆バイアス電圧がPN接合内の空乏層の幅を変えるときに発生します。このプロセスは純粋に電子的なため、デバイスには可動部品がなく、コンパクトで高速で、現代のRF回路への統合に非常に適しています。

対照的に、可変コンデンサーは導電性プレートの機械的な動きによって容量を調整します。これらのプレート間の距離や重なり面積を変更することにより、容量値が物理的に変更されます。この機械的アプローチは非常に安定で線形な容量挙動を提供しますが、部品が大きく、遅く、時間とともに摩耗しやすくなります。

バラクタダイオードとMEMS調整可能コンデンサー

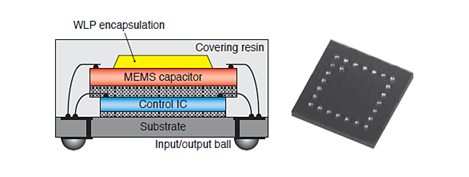

MEMS調整可能コンデンサーは、シリコンチップ上に製造された微小な機械構造が物理的に動いて容量を調整するマイクロ電気機械システム技術に基づいています。バラクタダイオードが半導体接合特性に依存するのに対し、MEMSデバイスはマイクロスケールレベルで制御された機械的変位を通じて容量の変化を実現します。

この構造的な違いは、MEMSコンデンサーにいくつかの性能上の利点を与えます。通常、より高い品質係数（Q）、低い挿入損失、そして特にマイクロ波およびミリ波周波数範囲での線形性の改善を提供します。これらの特性により、信号の純度と低歪みが重要な高性能RFフロントエンドシステムに非常に適しています。

しかし、MEMS調整可能コンデンサーには実用的な制限もあります。一般的に、より高価で、バラクタダイオードと比較して調整応答が遅く、回路設計においてより複雑な統合プロセスを必要とします。それに対して、バラクタダイオードは、迅速な電子調整、低コスト、簡単な実装、およびVCO、PLL、ワイヤレス通信アプリケーションにおける信頼性の高い性能を提供するため、ほとんどの商業RFシステムで好まれる選択肢となっています。

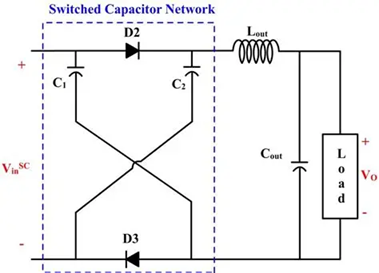

バラクタダイオード対スイッチドキャパシタネットワーク

スイッチドキャパシタネットワークは、バラクタダイオードとはまったく異なる原理で動作します。連続的な容量変化を提供するのではなく、MOSFETのような電子スイッチを使用して選択的に接続または切断される複数の固定コンデンサーを使用します。これにより、滑らかなアナログ変動ではなく、離散的な容量ステップが作成されます。

性能面では、スイッチドキャパシタネットワークは高精度、優れた再現性、強い温度安定性を提供します。各コンデンサーは固定された明確な値を持っているためです。また、バラクタダイオードに関連する非線形な容量-電圧特性を回避し、デジタル制御RFシステムではより予測可能です。

これらの利点にもかかわらず、主な制限は連続的な調整が欠如していることです。容量が段階的に変化するため、周波数調整が滑らかでなく、感度の高いRFアプリケーションでは解像度が低下する可能性があります。バラクタダイオードは、電圧変化による連続的な容量制御を提供することで、この制限を克服しています。

バラクタダイオード技術の今後のトレンド

バラクタダイオード技術の今後のトレンドは、5G、6G、衛星通信、レーダーアプリケーションなどの次世代高周波システムの性能向上に焦点を当てています。主要な開発には、より高いQファクター、低い損失、より広い調整範囲、マイクロ波およびミリ波周波数での動作を支持するためのより良い温度安定性が含まれます。また、GaAsやSiGeのような材料の使用が進められ、高周波効率が向上しています。さらに、MEMSとデジタルネットワークを組み合わせたハイブリッド調整システムやコンパクトRFモジュールへの統合がますます一般的になっています。これらの改善により、バラクタダイオードは現代の通信システムにおけるコンパクトで迅速かつ電子制御された周波数調整に不可欠な存在であり続けます。

よくある質問 [FAQ]

1. なぜバラクタダイオードにおける容量変化は非線形と考えられ、これがRF回路設計にどのように影響しますか？

容量は非線形に変化します。これは、逆電圧に対して線形に増加しない空乏域の幅に依存するためです。この非線形性は、安定した調整と予測可能な周波数応答を確保するためにRF設計で考慮しなければなりません。

2. バラクタダイオードの品質係数（Q）は、高周波発振器における性能にどのように影響しますか？

より高いQファクターは、共振回路内のエネルギー損失を減少させ、VCOやPLLシステムのような発振器において位相ノイズを低減し、周波数の安定性を向上させます。

3. マイクロ波アプリケーションにおけるバラクタダイオードの効率に対する直列抵抗の影響は何ですか？

より高い直列抵抗は、電力損失を増加させ、Qファクターを低下させ、マイクロ波周波数での性能を劣化させます。効率的な高周波動作には低いRsが不可欠です。

4. なぜハイパーアブロプト接合バラクタダイオードが広い調整範囲のアプリケーションで好まれるのですか？

エンジニアリングされたドーピングプロファイルにより、電圧変化に対する容量変化が強く、アブロプト接合タイプに比べてより大きな調整比を可能にします。

5. 温度変化はバラクタベースのRF回路の安定性にどのように影響しますか？

温度の変化は容量値をわずかにシフトさせ、周波数ドリフトを引き起こす可能性があります。高品質な設計では、温度安定材料や回路フィードバック制御を使用して補償します。

6. 実際のRFシステムにおけるバラクタダイオードの最大周波数操作を制限する要因は何ですか？

寄生インダクタンス、パッケージ設計、内部抵抗が非常に高い周波数での性能を制限し、マイクロ波およびミリ波範囲での効果を減少させます。

7. なぜGaAsバラクタダイオードがシリコンベースのタイプではなく、マイクロ波および衛星システムで好まれるのですか？

GaAsデバイスは、より高い電子移動度と低い寄生損失を持ち、GHzおよびミリ波周波数での性能を向上させます。

8. チューニング比は、RFフィルタ設計におけるバラクターダイオードの使いやすさにどのように影響しますか？

より高いチューニング比は、より広い周波数調整範囲を可能にし、ダイオードをマルチバンドまたは適応RFフィルタにとってより柔軟にします。
