JRC4558オペレーショナルアンプはどのように機能しますか?

日付: 06/10/2026

ブラウズ: 47

JRC4558デュアルオペレーショナルアンプは、小さな電気信号を増幅および処理するために設計されています。1つのパッケージに2つの独立したオペアンプが含まれており、追加のICを追加することなく、複数の信号処理段が必要な回路での使用に便利です。この記事では、JRC4558の主な機能、仕様、ピン機能、動作原理、回路の振る舞い、パッケージ寸法、および他の一般的なオペアンプとの比較について説明します。

カタログ

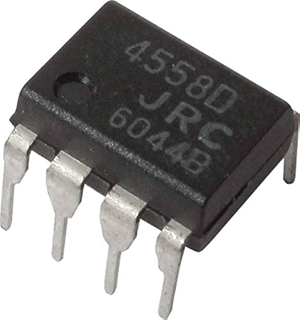

JRC4558 Dual Operational Amplifier

JRC4558デュアルオペレーショナルアンプ

JRC4558デュアルオペレーショナルアンプは、1つのパッケージに2つの独立したオペレーショナルアンプを含む集積回路です。小さなアナログ信号を増幅し、電子回路における安定した信号処理をサポートするために設計されています。

JRC4558内部の各アンプは高い電圧利得を持ち、外部コンポーネントを用いて利得、フィードバック、および信号応答を制御することができます。そのデュアルチャネル構造は、2つの別々のオペアンプICを使用する場合と比較して、部品数を減らし、PCBスペースを節約するのに役立ちます。

JRC4558は、そのシンプルな設計、安定した動作、広い入手可能性、およびコストパフォーマンスの良さで評価されています。新しいオペアンプは、より低いノイズやより高速な応答を提供するかもしれませんが、JRC4558は多くの一般的なアナログ回路設計にとって実用的な選択肢であり続けています。

JRC4558デュアルオペレーショナルアンプの購入に興味がある場合は、価格や在庫についてお気軽にお問い合わせください。

JRC4558の特徴と仕様

パラメータ
仕様
デバイスタイプ
デュアルオペレーショナル アンプ
アンプの数
2
周波数補償
内部補償済み
ラッチアップ保護
ラッチアップなし
コモンモード電圧範囲
大きなコモンモード入力範囲
差動入力電圧範囲
幅広い差動入力範囲
チャンネルマッチング
利得と位相が一致したアンプ
入力トランジスタタイプ
低ノイズ入力トランジスタ
ピン互換性
MC1458、LM358と互換性あり
最大供給電圧
±22 V
最大差動入力電圧
±18 V
最大入力電圧
±15 V
動作温度範囲
-20°Cから+85°C
保管温度範囲
-65°Cから+150°C
消費電力 (PDIP-8)
600 mW
消費電力 (SOP-8)
400 mW
サプライ電流
2.3 mAから4.5 mA
入力オフセット電圧
2 – 6 mV
入力オフセット電流
5 nA - 200 nA
入力バイアス電流
30 – 500 nA
大信号電圧利得 (最小)
20 V/mV - 200 V/mV
共通モード入力電圧範囲(最小)
±12 V - ±13 V
共通モード除去比
70 – 90 dB
電源除去比
76 – 90 dB
出力電圧スイング(標準)
±12 V
出力電圧スイング(最大)
±14 V
消費電力(標準)
70 mW
消費電力(最大)
170 mW
立ち上がり速度
1.2 - 2.2 V/μs
立ち上がり時間(標準)
0.3 μs
オーバーシュート(標準)
15%
入力抵抗(最小)
0.3 - 2MΩ
出力抵抗(標準)
75 Ω
総歪率(標準)
0.008%
チャンネルセパレーション(標準)
120 dB
単位ゲイン帯域幅
2.0 to 2.8 MHz
パッケージオプション
PDIP-8, SOP-8

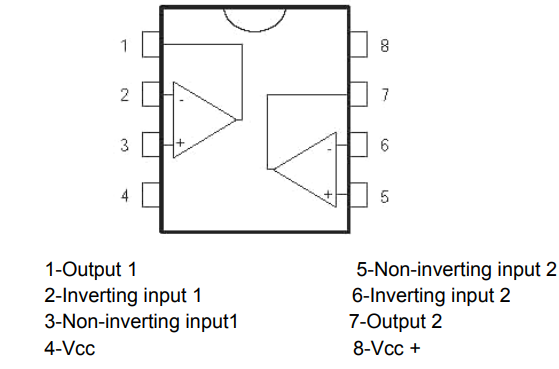

JRC4558 ピン配置とピン機能

JRC4558 Pinout and Pin Functions
ピン番号
ピン名
機能説明
1
出力1
最初のオペアンプの出力端子。オペアンプ1からの増幅信号がこのピンに出力されます。
2
反転入力1(-)
最初のアンプの反転入力。このピンに適用された信号は、入力に対して180°位相が反転した出力を生成します。
3
非反転入力1(+)
最初のアンプの非反転入力。このピンに適用された信号は、入力と位相が同じ出力を生成します。
4
VCC−
負電源端子。デュアル電源回路では、このピンが負電圧レールに接続されています。
5
非反転入力2(+)
2番目のアンプの非反転入力。このピンに適用された信号は、位相反転なしで増幅されます。
6
反転入力2(-)
2番目のアンプの反転入力。このピンに適用された信号は、位相反転して増幅されます。
7
出力2
2番目のオペアンプの出力端子。オペアンプ2からの増幅信号がこのピンに出力されます。
8
VCC+
正電源端子。このピンはIC内部の両方のアンプに動作電圧を供給します。

JRC4558がアナログ信号を増幅し処理する方法

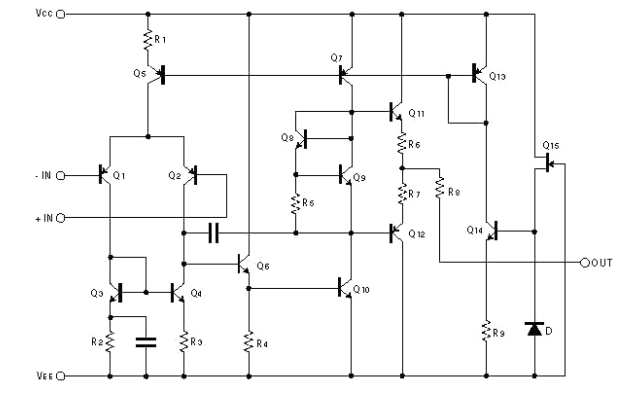

JRC4558は、電圧増幅、信号調整、および出力駆動能力を提供するために共同で機能するいくつかの内部トランジスタステージを通じてアナログ信号を増幅します。内部回路図に示されるように、増幅プロセスは差動入力ステージから始まります。このステージでは、トランジスタが非反転入力(+IN)と反転入力(-IN)間の電圧差を比較します。各入力を独立して増幅するのではなく、デバイスは2つの信号間の差を増幅します。この差動操作は共通モードノイズを除去し、全体的な信号精度を向上させるのに役立ちます。

How the JRC4558 Amplifies and Processes Analog Signals

入力信号が検出された後、信号は大部分の電圧増幅を提供する中間トランジスタステージを通過します。これらのステージは信号の振幅を増加させながら、線形動作を維持します。JRC4558には内部周波数補償も含まれており、これによりアンプが安定し、不要な振動のリスクが低減されます。この補償により、外部補償部品を必要とせず、幅広い回路構成で信頼性の高い動作が可能になります。

増幅された信号は、その後出力ステージに送られ、追加のトランジスタが外部負荷を駆動するために必要な電流を提供します。ほとんどの回路では、出力信号の一部がフィードバックネットワークを通じて反転入力にフィードバックされます。この負のフィードバックは、アンプのゲインを制御し、安定性を改善し、歪みを低減し、所望の回路性能を達成するのに役立ちます。この多段アーキテクチャにより、JRC4558は低レベルのアナログ信号を正確に処理し増幅し、安定した動作と良好な信号品質を維持できます。

共通JRC4558回路アプリケーション

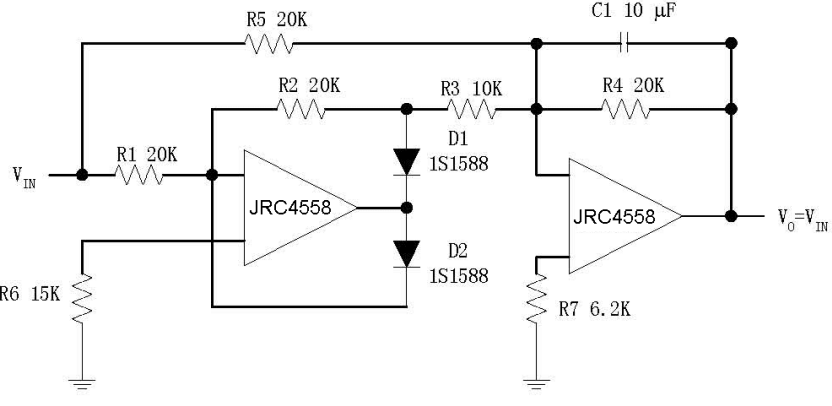

回路図は、JRC4558内部のデュアルアンプを中心に構築された実用的なオーディオ信号処理回路を示しています。両方のオペアンプが一緒に使用され、最終出力を提供する前に入力信号を処理します。最初のアンプステージは、抵抗器R1を通じて入力信号を受け取り、ゲインと信号動作を制御するためにフィードバックネットワークを使用します。ダイオードD1とD2はフィードバックパスに接続され、クリッピング要素として機能します。信号の振幅がダイオードの順方向電圧を超えると、ダイオードは導通を始め、信号のピークを制限します。これにより、波形が修正され、調和歪みが導入される制御されたクリッピング効果が生じます。

Common JRC4558 Circuit Applications

切り取られた信号は、抵抗器とコンデンサーC1のネットワークを通じて第二のJRC4558アンプ段に送られます。この段は追加の増幅、フィルタリング、および信号整形を提供します。抵抗ネットワークはゲインと周波数応答を決定し、コンデンサーC1は異なる周波数が処理される方法に影響を与えることによって回路の音色特性を制御するのに役立ちます。第二のアンプは信号をバッファリングし、安定した出力レベルを維持するのに役立ちます。

実際のアプリケーションでは、このタイプの回路はアナログ信号の調整やオーディオ処理によく使用されます。最初のオペアンプ段は増幅とクリッピングを行い、第二の段は処理された信号を精製し、出力を駆動します。これは、JRC4558が単純なアンプとしてだけでなく、増幅、フィードバック制御、フィルタリング、および波形修正を単一の回路設計内で組み合わせることができるアクティブ信号処理デバイスとしても使用できることを示しています。

図は、JRC4558のデュアルオペアンプアーキテクチャの主要な利点の1つを示しています。同じパッケージ内に2つの独立したアンプがあるため、設計者は追加のICを必要とせずに複数の信号処理段を作成できます。これにより部品数が削減され、基板スペースが節約され、回路設計が簡素化され、全体的なシステムコストが低下しながら信頼性のあるアナログ性能を維持できます。

JRC4558 とその他の人気オペアンプの比較

パラメーター
JRC4558
LM358
NE5532
TL072
アンプの数
2
2
2
2
電源電圧範囲
±5V から ±15V
3V から 32V / ±1.5V から ±16V
±3V から ±20V
±5V から ±18V
単位ゲイン帯域幅
2.8 MHz
1 MHz
10 MHz
3 MHz
スルーレート
2.2 V/μs
0.3 V/μs
9 V/μs
13 V/μs
入力オフセット電圧(Typ)
2 mV
2 mV
0.5 mV
3 mV
入力バイアス電流(Typ)
30 nA
20 nA
200 nA
65 pA
入力抵抗(Typ)
2 MΩ
10 MΩ
300 kΩ
10¹² Ω
電源電流(Typ)
2.3 mA
0.7 mA
8 mA
2.8 mA
出力電圧スウィング(Typ)
±12 V
VCC − 1.5 V
±13 V
±13.5 V
THD(Typ)
0.008%
0.02%
0.0005%
0.003%
ノイズ密度(Typ)
~8 nV/√Hz
~40 nV/√Hz
~5 nV/√Hz
~18 nV/√Hz
コモンモード除去比(Typ)
90 dB
85 dB
100 dB
100 dB
電源除去比(Typ)
90 dB
100 dB
100 dB
100 dB
動作温度範囲
-20°C から +85°C
0°C から +70°C
0°C から +70°C
-40°C から +85°C

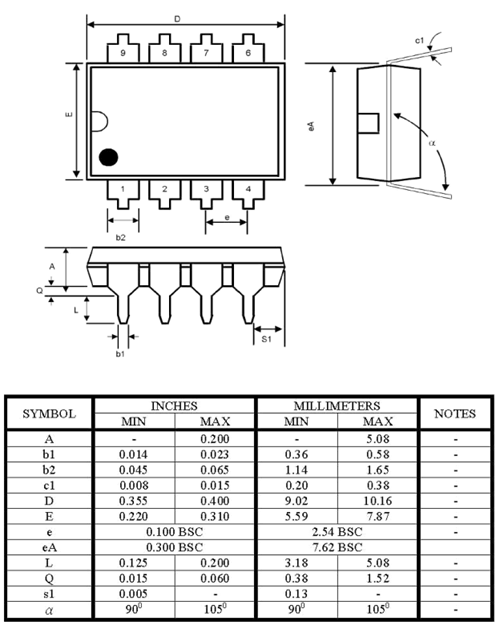

JRC4558の機械寸法

JRC4558 Mechanical Dimensions

結論

JRC4558は、幅広いアナログ回路設計において信頼性のある信号増幅を提供し続けています。その仕様、ピン機能、内部動作、および実世界の回路挙動を理解することで、このデバイスをより効果的に使用し、一般的な設計制限を回避できます。また、デュアルオペアンプアーキテクチャにより、単一のパッケージ内で複数の信号処理段を実現でき、部品数の削減や回路レイアウトの簡素化に役立ちます。






よくある質問 [FAQ]

1. JRC4558はデュアル電源の代わりに単一電源で動作できますか?

はい。適切なバイアス電圧が入力及び出力段に作成されれば、JRC4558は単一電源で動作できます。ただし、デュアル電源での動作は、出力スウィングを大きくし、信号処理を簡素化することが多いです。

2. JRC4558のスルーレートは回路性能にどのように影響しますか?

2.2 V/μsのスルーレートは、出力が迅速な入力変化にどれだけ速く応答できるかを制限します。ほとんどの低周波アナログ回路にとってこれは十分ですが、高速アプリケーションではより高速なオペアンプが必要な場合があります。

3. コモンモード入力電圧が指定範囲を超えたらどうなりますか?

コモンモード範囲を超えると、歪み、ゲイン精度の低下、またはアンプの不適切な動作を引き起こす可能性があります。入力は信頼性のある性能を維持するために推奨限界内に留まるべきです。

4. JRC4558を使用する際にネガティブフィードバックはなぜ重要ですか?

ネガティブフィードバックはアンプを安定させ、ゲインを制御し、直線性を改善し、歪みを低減し、予測可能な回路動作を維持するのに役立ちます。

5. JRC4558は現代の低ノイズオペアンプと比較してどうですか?

モダンなデバイスは、通常、低ノイズ、高帯域幅、迅速なスルーレートを提供します。しかし、JRC4558は、シンプルさ、入手可能性、コスト効率を重視する設計にとって魅力的です。

6. JRC4558を別のオペアンプに置き換える際に考慮すべき要因は何ですか?

エンジニアは、交換する前に、供給電圧要件、ピン互換性、帯域幅、スルーレート、入力特性、回路の安定性を確認する必要があります。

7. なぜJRC4558には1つのパッケージに2つのオペレーショナルアンプが含まれているのですか?

デュアルオペアンプ設計により、単一のICを使用して複数の増幅または信号処理段を実装でき、PCBスペースと部品数を削減します。

8. JRC4558回路における過剰なノイズをどのように減らすことができますか?

適切な接地、短い信号経路、クリーンな電源、デカップリングコンデンサ、適切なフィードバックネットワーク設計は、不要なノイズを大幅に減少させることができます。
