IR2110に基づく高周波インバータの設計と実装

高周波インバータは、DC電力をAC電力に変換するために使用される重要な回路で、電子機器および電力制御アプリケーションに適しています。この設計において、IR2110ドライバは重要な役割を果たします。なぜなら、制御回路が高側および低側MOSFETを安全かつ効率的に駆動できるからです。本記事では、IR2110に基づく高周波インバータの設計と実装について実践的に説明します。システム構造、IR2110ドライバの動作、PIC16F716マイクロコントローラによる制御、PWM信号の生成、フルブリッジMOSFETのスイッチング、出力フィルタリング、保護方法について説明しています。

カタログ

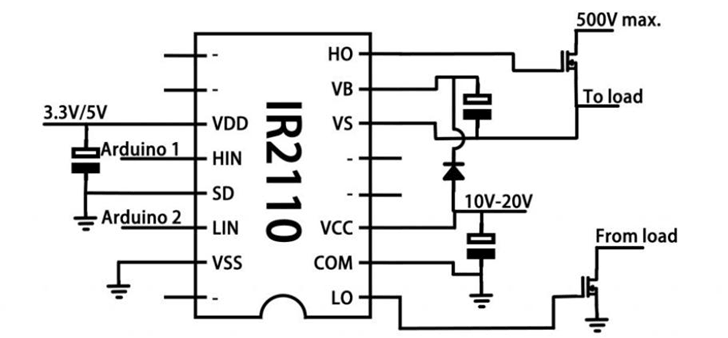

IR2110ドライバ回路

高周波インバータシステムの概要

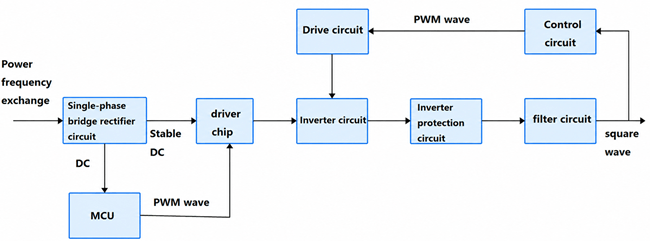

下の図は、高周波インバータシステムの全体構造を示しています。電力の流れはAC入力から始まり、まず単相ブリッジ整流器に送られます。整流器はAC入力をDC電圧に変換し、インバータの電力ステージに供給されるDCバスを形成します。

整流後、DCバスはレギュレータ回路にも供給されます。これらのレギュレータは、制御セクションおよびドライバセクション用に安定した15Vおよび5V出力を提供します。15V供給は通常ゲートドライバステージで使用され、5V供給はマイクロコントローラおよび他の低電圧制御回路で使用されます。

ドライバステージは、制御回路と電力スイッチングステージの間のリンクとして機能します。制御信号を強化し、MOSFETに必要な正しいゲート駆動レベルを提供します。これにより、インバータステージはDCバス電圧を効率的にスイッチングし、高周波AC波形に変換できます。

システム設計スキーム

インバータステージはシステムの主要な電力変換セクションです。駆動されたMOSFETを使用して、DC供給を交互出力に変更します。スイッチングプロセスは高周波成分や電気ノイズを生成するため、出力は負荷に達する前にフィルタ回路を通過します。フィルタはハーモニクスを減少させ、出力波形の品質を向上させるのに役立ちます。

システムには、安全性と信頼性を向上させるための保護ステージも含まれています。このステージは、過電流、短絡、または不安定な動作などの異常条件を検出するのに役立ちます。故障が検知されると、保護回路は動作を制限または停止して、電力デバイスに対する損傷を防ぐことができます。

フィードバックループは、出力状態を監視し、安定した動作をサポートするために使用されます。出力情報を制御セクションに戻すことで、システムが

IR2110インバータハードウェア設計

インバータのハードウェア設計は、主に2つの制御部品、IR2110 MOSFETドライバ回路とPIC16F716マイコン回路を中心に構築されています。マイコンはPWM制御信号を生成し、IR2110はこれらの信号をパワーMOSFETをスイッチングするために必要な適切なゲートドライブレベルに増幅します。これらの回路は、インバータがDC電源を制御されたAC出力に変換できるようにします。

IR2110ドライバーチップ

IR2110は、インバータ回路、モータードライブ、スイッチング電源、およびその他の電力変換システムで一般的に使用されるハイサイドおよびロウサイドMOSFETドライバです。これはもともとインターナショナルレクティファイアによって開発され、現在はインフィニオンテクノロジーズの一部です。このデバイスは、ハーフブリッジ回路内の上部および下部のMOSFETの両方を駆動できるため便利です。

このインバータ設計では、IR2110はマイコンからの低電圧PWM信号を受信し、それをMOSFET用のより強力なゲートドライブ信号に変換します。これは、マイコンのピンが高電圧インバータ段階でパワーMOSFETゲートを直接駆動できないため重要です。MOSFETは、効率よくオンとオフを切り替えるために十分なゲート電圧と高速スイッチング電流を必要とします。

IR2110には、ロジック入力制御、レベルシフト、高サイド出力ドライブ、ロウサイド出力ドライブ、および低電圧保護が含まれています。そのレベルシフト機能により、MOSFETソース端子がスイッチングノードと共に上昇している場合でも、高サイドMOSFETゲートを駆動できます。これにより、上部MOSFETソースが接地に固定されていないブリッジインバータ回路に適したデバイスとなります。

IR2110ドライバの動作原理

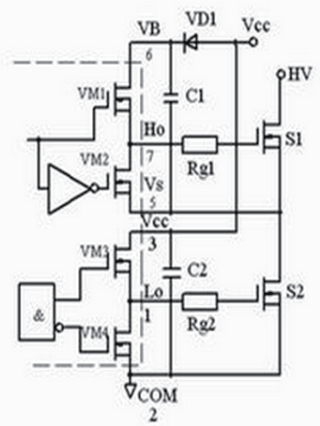

以下の回路には、ブートストラップダイオードVD1、ブートストラップキャパシタC1、供給フィルタキャパシタC2、およびS1とS2とラベル付けされた2つの外部MOSFETが含まれています。ハイサイド出力HOは上部MOSFET S1のゲートを駆動し、ロウサイド出力LOは下部MOSFET S2のゲートを駆動します。

ブートストラップ回路は、ハイサイドドライバに必要なフローティング供給を作成するために使用されます。下部MOSFET S2がオンになると、スイッチングノードは接地近くに引き下げられます。この間、ブートストラップキャパシタC1は、ブートストラップダイオードVD1を介してVCCから充電されます。C1が充電されると、S1をオンにする必要があるときにハイサイドドライバに供給できます。

IR2110ハーフブリッジドライバ回路

ハイサイド入力信号がアクティブな場合、IR2110はC1に蓄えられた電荷を使用してS1のゲート電圧をそのソース電圧よりも高くします。これにより、上部MOSFETが適切にオンになります。ハイサイド信号が削除されると、S1のゲート電荷はドライバパスを介して放電され、S1がオフになります。

ロウサイドMOSFET S2はLO出力によって制御されます。ロウサイド入力がアクティブな場合、LOはS2のゲートを駆動してオンにします。ハイサイドとロウサイドのMOSFETは同時にオンになってはいけません。なぜなら、これにより電流が高電圧DCバスから接地に直接流れるショートスルーが発生するからです。これを防ぐために、制御プログラムはS1とS2のスイッチングの間に短いデッドタイムを挿入する必要があります。

IR2110インバータ回路

インバータ回路は2つのIR2110ドライバICを使用します。各IR2110は1つのハーフブリッジセクションを制御するため、フルブリッジインバータでは4つのMOSFETを制御するために2つのドライバーチップが使用されます。MOSFETはブリッジの各側に上部および下部スイッチとして配置されています。

PIC16F716マイコンはドライバチップ用のPWM制御信号を提供します。これらの信号は4つのMOSFETのスイッチングシーケンスを制御します。フルブリッジインバータでは、対角MOSFETペアは通常同時にスイッチングされ、負荷に交流電流を流します。例えば、1つの対角ペアがオンになり、一方向に電流を流し、逆のペアがオンになり、逆方向に電流を流します。

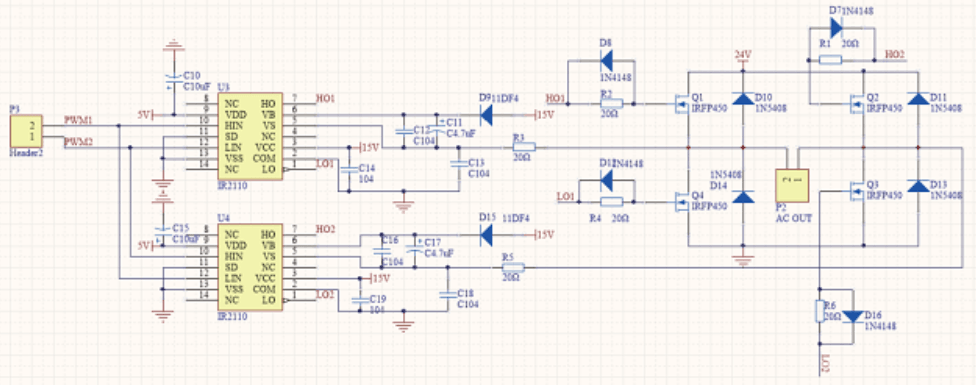

IR2110インバータ回路図

IR2110ドライバーチップはPWM信号を強化し、MOSFETに対して正しいゲートドライブ電圧を提供します。回路内のブートストラップキャパシタとダイオードはハイサイドドライバセクションへの供給を助けます。また、ゲート抵抗を使用してMOSFETのスイッチング速度を制御し、リング、ノイズ、およびスイッチングストレスを減少させます。

上の図に示すように、出力はブリッジセクションから取り出され、負荷に供給されます。MOSFETが迅速にスイッチングするため、制御信号は注意深くタイミングを合わせる必要があります。同じブリッジレッグの上部と下部のスイッチの間には短絡を防ぐためにデッドタイムが必要です。適切なタイミング、安定したゲートドライブ、および正しいブートストラップキャパシタの選定は、安全なインバータ動作にとって重要です。

MCUシステム

PIC16F716マイコンはインバータシステムの主要な制御デバイスとして機能します。これは、周辺機能を内蔵しており、低消費電力で、基本的な制御および監視タスクに十分なI/Oピンを持っているため、コンパクトなインバータ設計に適しています。このハードウェアセクションでは、マイコンが信頼性を持って動作するためのサポート回路に焦点を当てています。

PIC16F716回路は、5 Vの安定した供給を使用します。この安定した供給電圧は重要です。なぜなら、マイクロコントローラはリセットの問題、不安定な論理レベル、または不正な制御出力を避けるために、必要な電圧範囲内で動作する必要があるからです。適切な電源フィルタリングもMCUピンの近くで使用し、インバータ電源段からのノイズを減少させるべきです。

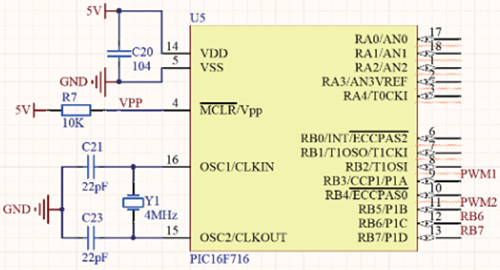

PIC16F716周辺回路図

オシレータ回路は、プログラム実行に必要なクロック信号を提供します。この設計では、4 MHzのクリスタルオシレータがPIC16F716のオシレータピンに接続されています。クリスタルに接続されたコンデンサは振動を安定させ、マイクロコントローラが安定したクロック周波数で動作できるようにします。

リセット回路はMCLR/VPPピンに接続されています。プルアップ抵抗器は、システム動作中にこのピンを通常の動作レベルに保ちます。これにより、電源が供給される際にマイクロコントローラが正しく起動し、ノイズや不安定な供給条件によって引き起こされる不要なリセットを防ぐのに役立ちます。

PIC16F716のI/OピンはIR2110ドライバ回路およびインバータの他の制御関連部品に接続されています。これらのピンは、マイクロコントローラとドライバ段との間の制御インターフェースを提供します。最終的な回路設計に応じて、一部のピンはフィードバックや保護信号にも使用される場合があります。

PWM制御とソフトウェア設計

ソフトウェア設計は、インバータで使用される制御信号を生成する役割を担っています。この設計では、PIC16F716はその強化キャプチャ/比較/PWM（ECCP）モジュールを使用してIR2110ドライバ回路用のPWM信号を生成します。適切なソフトウェア設定が重要です。なぜなら、それがスイッチング周波数、デューティサイクル、信号タイミング、全体的なインバータ性能を決定するからです。

PWM波形生成原理

インバータは、PIC16F716マイクロコントローラの強化キャプチャ/比較/PWMモジュール、つまりECCPモジュールを使用してPWM信号を生成します。PWM制御は、パルスのタイミングとデューティサイクルを変更することによってMOSFETのスイッチング状態を制御できるため使用されます。

この設計では、ECCPモジュールがハーフブリッジ出力モードで動作するように設定されています。これにより、マイクロコントローラは2つの相補的なPWM信号を生成できます。一方の出力が高い場合、もう一方の出力は低くなります。この信号の関係は、同じインバータブリッジ足の上部と下部のMOSFETを制御するために必要です。

インバータ保護回路

PWM出力はIR2110ドライバ回路に送信されます。ドライバは信号強度を増加させ、MOSFETが適切にスイッチできるようにします。マイクロコントローラは、相補的PWM信号の間にデットタイムを追加する必要があります。デットタイムは、上部と下部のMOSFETが同時にオンにならないようにする短い遅延です。この遅延がなければ、シュートスルーカレントが発生し、インバータが損傷する可能性があります。

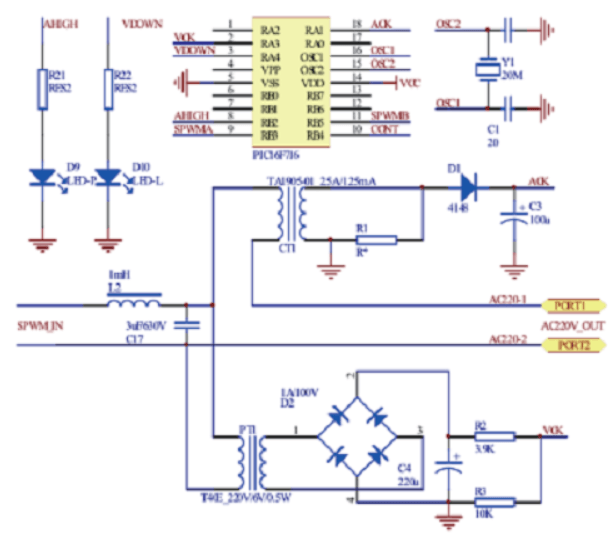

上の図は、制御および電源部の周りに接続されたインバータ保護回路を示しています。保護回路は、異常な出力または供給条件を監視し、マイクロコントローラにフィードバックを送ります。これにより、システムはスイッチング活動を減少させるか、障害が検出されたときにインバータを停止することができます。

PWMパラメータ計算と設定

PWM波形を生成するために、ソフトウェアはPWM期間とパルス幅を定義する必要があります。PWMの期間は出力周波数を決定し、パルス幅はデューティサイクルを決定します。与えられた設計例では、目標出力周波数は50 Hzで、デューティサイクルは30%です。

PWM期間は基本周波数の式を使って計算されます：

T = 1 / f

50 Hz信号の場合：

T = 1 / 50 = 0.02秒 = 20 ms

必要なデューティサイクルが30%の場合、パルス幅は：

パルス幅 = 20 ms × 30% = 6 ms

これらの値は、マイクロコントローラのレジスタ設定に変換されます。ソフトウェアはECCP制御レジスタ、Timer2レジスタ、PWM期間レジスタ、およびパルス幅レジスタを設定します。Timer2はPWM動作の時間基準を提供し、PR2およびCCPRレジスタは期間とデューティサイクルを定義します。

簡略化された設定プロセスには、ECCPモジュールをPWMモードに設定し、デッドタイム制御を有効にし、Timer2を設定し、PWM期間値をロードし、デューティサイクル値をロードし、タイマーを開始します。これらの設定により、PIC16F716はIR2110ドライバ回路用にPWM信号を継続的に生成できるようになります。

実際のインバータソフトウェアでは、これらの値がオシレータ周波数、タイマープリスケーラ、および必要なスイッチングモードと一致する必要があります。正しいレジスタ計算が重要です。なぜなら、間違ったタイミング値は不安定な出力、過剰な熱、または不適切なMOSFETスイッチングを引き起こす可能性があるからです。

プログラムテスト結果

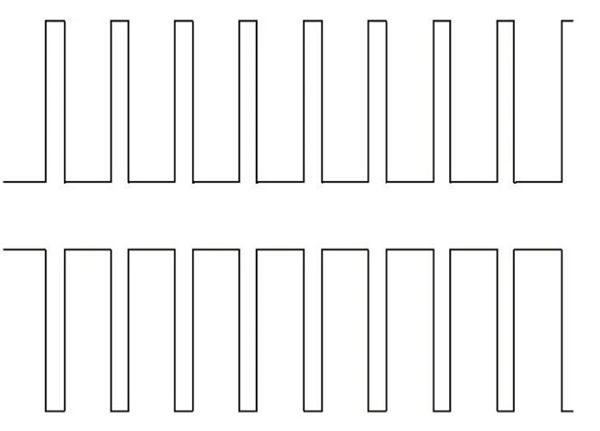

ソフトウェアがPIC16F716マイクロコントローラにアップロードされた後、PWM出力はオシロスコープでテストされるべきです。図6は、二つのマイクロコントローラ出力ピンから測定された出力波形を示しています。二つの波形は相補的であり、一方の信号がオンになる間に他方がオフになります。

出力波形

この相補的な波形は、ソフトウェアがインバータドライバステージ用の正しいスイッチング関係を生成していることを確認します。スイッチング状態間の明確な分離は、両方のMOSFETが同時にオンになるリスクを減少させるため、より安全な操作をサポートします。

図6に示されている波形は最終的なフィルタリングされたAC出力ではありません。むしろ、インバータスイッチを駆動するために使用される制御信号を表しています。これらのPWM信号がIR2110ドライバとMOSFETブリッジを通過した後、インバータ出力はフィルタリングされ、負荷に必要なAC波形に整形されます。

出力ステージの操作とAC波形生成

出力ステージはDC電力をAC電力に変換する責任があります。このインバータ設計では、四つのMOSFETがフルブリッジ構成で配置され、IR2110ゲートドライバ回路によって駆動されます。PIC16F716マイクロコントローラは、MOSFETのスイッチングシーケンスを制御する相補的なPWM信号を生成します。

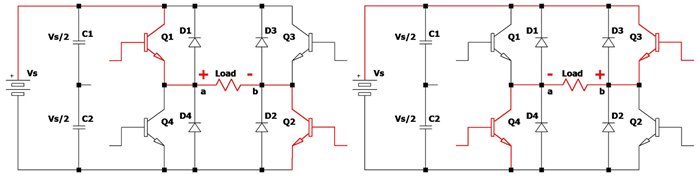

フルブリッジインバータのスイッチング操作

インバータは対角のMOSFETペアを交互にスイッチングすることによって動作します。一つの動作状態では、Q1とQ2が導通し、点aから点bへの負荷を通る電流を可能にします。次の動作状態では、Q3とQ4が導通し、電流の流れを点bから点aに反転させます。この連続的な電流の反転が、負荷に対する交流電圧を生成します。

マイクロコントローラによって生成されたPWM信号は、各スイッチングペアがオンにされる時間を決定します。PWMデューティサイクルを調整することにより、インバータは負荷に供給される有効な出力電圧と電力を制御します。MOSFETは主に完全スイッチング状態で動作するため、スイッチング損失は最小限に抑えられ、全体の変換効率が改善されます。

負荷電圧は最初は高周波スイッチングパルスで構成されていますが、上記の図に示される交流電流の流れはAC波形生成の基盤を形成します。出力フィルタステージを通過した後、波形は滑らかになり、実際のAC電源負荷により適したものになります。

出力フィルタリングと波形品質

PWMインバータの出力は、望ましい低周波AC波形に加えて、高周波スイッチング成分を含んでいます。これらのスイッチング信号はインバータの動作に必要ですが、調和歪み、電磁干渉（EMI）、および接続された機器の追加加熱を引き起こす可能性があります。

 

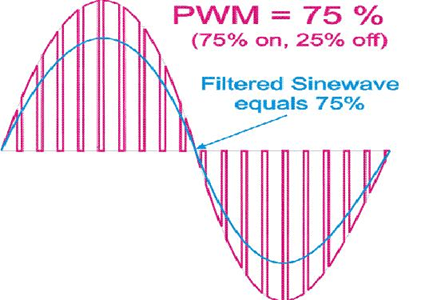

PWMフィルタリングと正弦波再構築

波形品質を向上させるために、インバータ出力はフィルタ回路を通過します。フィルタは一般的にインダクタとコンデンサで構成されており、高周波スイッチングハーモニクスを減衰させながら基本的なAC周波数を通過させます。その結果、出力波形は滑らかになり、正弦波に近づきます。

より優れたフィルタリングは、モーター、トランス、電源、および敏感な電子機器の性能を向上させます。調和成分が減少すると、電気ノイズが低下し、全体のシステム効率が向上します。フィルタ設計の品質は出力波形の純度と負荷の互換性に直接影響します。

適切なフィルタリングがなければ、インバータ出力は正方波や大きく歪んだPWM波形に似てしまう可能性があります。いくつかの負荷はこれらの条件下で動作できますが、多くのデバイスはよりクリーンな波形での供給の方がより良い性能と信頼性を達成します。

インバータの保護と信頼性設計

高周波インバータでは保護が不可欠です。なぜならパワーMOSFETは高速度で大きな電流をスイッチングするからです。適切な保護がなければ、電気的故障がミリ秒単位でインバータを損傷させる可能性があります。

• 過電流保護 - 過電流保護は、過負荷や短絡によって引き起こされる過剰な電流を検出します。電流が高くなりすぎると、保護回路はPWMデューティサイクルを減少させるか、インバータを完全にシャットダウンできます。これにより、MOSFET、IR2110ドライバ回路、および電源コンポーネントを永久的な損傷から保護できます。

• デッドタイム制御 - デッドタイム制御は、相補的なPWMスイッチング信号の間に短い遅延を追加します。この遅延により、同じブリッジ脚の上部と下部のMOSFETが同時にオンになるのを防ぎます。デッドタイムがないと、ショートスルー電流がブリッジを直接流れ、スイッチングデバイスを瞬時に破壊する可能性があります。

• 過電圧保護 - 過電圧保護は、供給電圧が低すぎるときにIR2110ドライバとMOSFETが動作しないようにします。ゲート駆動電圧が不十分な場合、MOSFETは完全にオンにならず、スイッチング損失と熱が増加します。ドライバ電圧を安全な範囲内に保つことで、効率と信頼性が向上します。

• 熱管理 - 熱管理は、MOSFETやその他の電力コンポーネントによって生成される熱を制御するのに役立ちます。ヒートシンク、良好なPCBレイアウト、適切な間隔、十分な換気は、安全な動作温度を維持するのに役立ちます。低い温度は電気的ストレスを減少させ、インバータの長寿命を改善します。

• 短絡保護- 短絡保護は、出力または負荷が異常な電流経路を作成したときに応答します。システムは、深刻な損傷を防ぐためにPWM信号を迅速に無効にするか出力を切断する必要があります。この保護は、高周波インバータ回路では特に重要であり、故障が非常に迅速に発生する可能性があります。

• 信頼性の高いソフトウェア制御- 信頼性の高いソフトウェア制御は、マイクロコントローラーが動作条件を監視し、必要に応じてPWM出力を調整できるようにします。PIC16F716は、デッドタイム、スイッチングシーケンス、および故障応答ロジックを管理することによって、安全な操作をサポートできます。良好なソフトウェア制御は、インバータが変動する負荷条件下でも安定を保つのに役立ちます。

IR2110ベースの高周波インバータの実用的な応用

• UPSシステム - 停電時にバッテリーのDC電力をAC電力に変換するために使用されます。

•ソーラーインバータ - ソーラーパネルやバッテリーからのDC電力を使用可能なAC電力に変換します。

•ポータブル電源- 高周波設計は小型化、軽量化できるため、コンパクトな電力供給所で使用されます。

•モータードライブ- PWMスイッチングを使用してモーターの速度と出力電力を制御します。

•産業機器 - 機械、自動化システム、電力コンバータに制御されたAC電力を提供します。

• 緊急バックアップ電源 - 停電中にライト、通信機器、およびセキュリティシステムを稼働させます。

• 教育プロジェクト - インバータ設計、MOSFET駆動、およびPWM制御を学ぶために使用されます。

結論

IR2110ベースの高周波インバータは、PWM制御、MOSFETスイッチング、ゲートドライバ技術を組み合わせて、DC電力をAC電力に効率的に変換します。PIC16F716マイクロコントローラーとIR2110ドライバを使用することで、システムは信頼性の高いスイッチングパフォーマンス、安定した出力動作、および向上した電力変換効率を達成できます。適切なフィルタリングと保護機能を備えたこのインバータ設計は、電源、モータードライブ、バックアップシステム、その他の電力電子アプリケーションに対する実用的なソリューションを提供します。

よくある質問 [FAQ]

1. IR2110インバータに最適なブートストラップコンデンサを選択するにはどうすればよいですか？

ブートストラップコンデンサは、スイッチング中にハイサイドMOSFETゲートを駆動するのに十分な電荷を蓄積する必要があります。コンデンサが小さすぎると不安定な動作を引き起こす可能性があり、逆に大きすぎると充電時間が長くなることがあります。MOSFETゲートチャージとスイッチング周波数に基づいて値を選択することが一般的です。

2. インバータにおけるMOSFET性能にとってゲート駆動電圧が重要な理由は何ですか？

ゲート駆動電圧は、MOSFETがどれだけ完全にオンになるかを決定します。電圧が低すぎると、MOSFETは高抵抗で動作し、過剰な熱が発生し、効率が低下し、電力損失が増加する可能性があります。

3. 高周波インバータ回路で電圧スパイクは何が原因ですか？

電圧スパイクは一般的に寄生インダクタンス、急速なスイッチング遷移、劣悪なPCBレイアウト、長い配線接続によって引き起こされます。スナバ回路、適切な接地、最適化されたレイアウトは、これらのスパイクを減少させるのに役立ちます。

4. MOSFETの選択はインバータの効率にどのように影響しますか？

MOSFETの特性（オン抵抗、ゲートチャージ、スイッチング速度、電圧定格）は、インバータの効率に直接影響します。適切なMOSFETを選択することで、導通損失やスイッチング損失を減少させることができます。

5. IR2110インバータは異なる出力周波数で動作できますか？

はい。出力周波数は、マイクロコントローラーソフトウェアによってPWM制御パラメータを変更することで調整できます。これにより、インバータはさまざまなアプリケーション要件をサポートできます。

6. 半橋インバータの代わりにフルブリッジインバータが一般的に使用される理由は何ですか？

フルブリッジインバータは、負荷に対してより高い出力電圧と電力を供給できます。また、DC供給電圧の利用効率も向上し、多くの電力変換アプリケーションに適しています。

7. インバータのスイッチング周波数は変圧器のサイズにどのように影響しますか？

高いスイッチング周波数は、同じ量の電力を転送するのに必要な磁気材料が少なくなるため、より小型のトランスを使用することを可能にします。これにより、全体のインバータのサイズと重量が減少します。

8. インバータ回路におけるMOSFETの過熱の一般的な原因は何ですか？

MOSFETの過熱は、十分なゲート駆動電圧がないこと、不十分な冷却、過度のスイッチング周波数、不良なPCB設計、高い負荷電流、または不適切なデッドタイム設定によって生じる可能性があります。
