IR2110の動作原理と回路設計

日付: 06/12/2026

ブラウズ: 102

IR2110は、厳しい電子回路の中でパワースイッチを制御するために使用される高電圧MOSFETおよびIGBTドライバーICです。これは、高サイドと低サイドのドライバー出力が分離されて設計されており、ハーフブリッジやフルブリッジ設計などの回路で二つのスイッチングデバイスを駆動することができます。この記事では、IR2110の機能と仕様、ピン配置、内部アーキテクチャ、一般的な応用回路、実践的な設計上の考慮事項、類似のドライバーICとの比較、選定要因、および人気の代替品について述べます。

カタログ

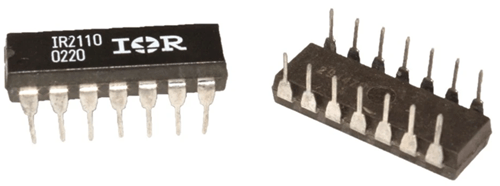

IR2110 MOSFET/IGBT Driver IC

IR2110 MOSFET/IGBT ドライバーICとは?

IR2110は、パワーMOSFETおよびIGBTを制御するために設計された高電圧、高速ゲートドライバーICです。独立したハイサイドおよびローサイド出力チャネルを備えており、正確で信頼性のあるゲート制御でスイッチングデバイスを駆動することができます。

IR2110は頑丈なCMOS技術を使用しており、標準CMOSおよびLSTTL論理入力をサポートし、スイッチング性能を向上させるための高脈冲電流バッファーステージを含んでいます。そのフローティングハイサイドチャネルは最大500 Vまで動作でき、高電圧回路設計に適しています。

IR2110の購入に興味がある場合は、価格と在庫についてお気軽にお問い合わせください。

IR2110の機能と仕様

パラメータ
仕様
ドライバータイプ
高電圧、高速MOSFETおよびIGBTドライバー
チャネル数
独立したハイサイドおよびローサイドドライバー
フローティングチャネル電圧
最大500 V
プロセステクノロジー
HVICおよびラッチ耐性CMOS
論理入力タイプ
CMOSおよびLSTTL互換
フローティングチャネル設計
ブートストラップ動作用に設計
ゲートドライブ供給範囲 (VCC)
10 V〜20 V
VDD範囲
5 V〜20 V
ピーク出力電流 (ソース)
典型値 2 A
ピーク出力電流 (シンク)
典型値 2 A
アンダーボルテージロックアウト (UVLO)
両チャネルで利用可能
dV/dt耐性
高ノイズ耐性
負の過渡電圧
耐性あり
入力タイプ
プルダウン付きCMOSシュミットトリガー
シャットダウン機能
サイクルごとのエッジトリガーシャットダウンロジック
ディレイマッチング
チャネル間の伝搬遅延マッチング
出力関係
フェーズの出力 入力とともに
ロジックと電源 グラウンドオフセット
±5 V
高速 動作
高速スイッチングアプリケーション向けに最適化
利用可能なパッケージ
14ピンDIP、 16ピンSOIC

IR2110ピン構成とピン機能

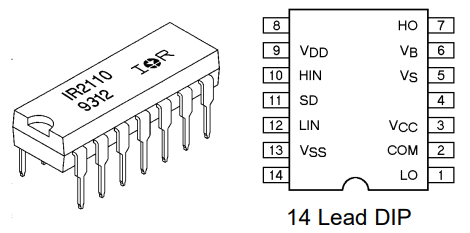

IR2110 Pin Configuration and Pin Functions
ピン 番号
ピン 名称
タイプ
機能
1
LO
出力
ローサイドゲート ドライバー出力。ローサイドMOSFETまたは IGBTのゲート駆動信号を提供します。
2
COM
グラウンド
ローサイドのリターン パスとドライバー出力段の電源グラウンド基準。
3
VCC
電源供給
ローサイドゲートドライバー出力段の供給電圧。通常10Vから20V。
4
NC
接続なし
使用されない内部接続。メーカーによって指定されない限り、未接続のままにしてください。
5
VS
浮遊リターン
ハイサイドドライバーのリターン基準。ハイサイドMOSFETのソースまたは ハイサイドIGBTのエミッタに接続されています。
6
VB
浮遊電源
ハイサイドドライバーのための浮遊電源入力。通常、ブートストラップ コンデンサに接続されます。
7
HO
出力
ハイサイドゲート ドライバー出力。ハイサイドMOSFETまたはIGBTのゲートを駆動します。
8
VDD
ロジック電源
ロジック回路の供給電圧。ロジック入力段と内部制御回路をサポートします。
9
HIN
入力
ハイサイド出力(HO)を制御するロジック入力。高い入力はハイサイド ドライバーをオンにします。
10
SD
入力
シャットダウン制御入力。故障保護またはシステム 制御のために両方のドライバー出力を無効にするために使用されます。
11
LIN
入力
ローサイド出力(LO)を制御するロジック入力。高い入力はローサイド ドライバーをオンにします。
12
VSS
ロジックグラウンド
ロジック供給および制御入力のためのグラウンド基準。
13
NC
接続なし
使用されない内部接続。メーカーによって指定されない限り、未接続のままにしてください。
14
NC
接続なし
使用されない内部接続。メーカーによって指定されない限り、未接続のままにしてください。

IR2110の内部ブロック図とアーキテクチャ

IR2110は、スイッチングアプリケーションにおける電力MOSFETまたはIGBTを制御するために設計された、高側および低側ゲートドライバーセクションを別々に含んでいます。デバイス内部では、入力信号はシュミットトリガ回路を通過し、ノイズ耐性を向上させ、電気的に騒がしい環境での信頼性の高い動作を確保します。内部ロジック回路は制御信号を処理し、両方のドライバーチャンネルの動作を管理します。

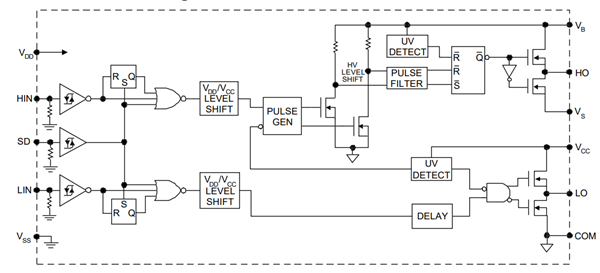

Internal Block Diagram & Architecture of IR2110

アーキテクチャの重要な部分は、高電圧レベルシフト回路です。このブロックは、低電圧ロジックセクションから浮遊ハイサイドドライバーセクションへの制御情報を転送し、スイッチングノードが広い電圧範囲で移動するアプリケーションでデバイスが動作できるようにします。浮遊ドライバーはVBおよびVS端子を通じて電源が供給され、上部スイッチングデバイスの適切なゲート制御が可能になります。

IR2110は、いくつかの保護およびタイミング機能も組み込んでいます。電圧低下ロックアウト(UVLO)は、ドライバー供給電圧を継続的に監視し、電圧が安全な動作レベルを下回ると出力を無効にします。パルスフィルタリングは不要なノイズパルスを除去するのに役立ち、シャットダウン機能は故障状態やシステム保護イベント中に両方のドライバーチャンネルを無効にする便利な方法を提供します。

典型的なIR2110アプリケーション回路

IR2110は、ハーフブリッジ、フルブリッジ、高出力スイッチング回路で広く使用されています。一般的なアプリケーションは、ハーフブリッジ配置で接続された2つのNチャネルMOSFETで構成されており、負荷に供給される電力の効率的な制御を可能にします。この構成は、モーードライブ、DC-ACインバータ、スイッチモード電源、UPSシステム、誘導加熱機器などに頻繁に見られます。

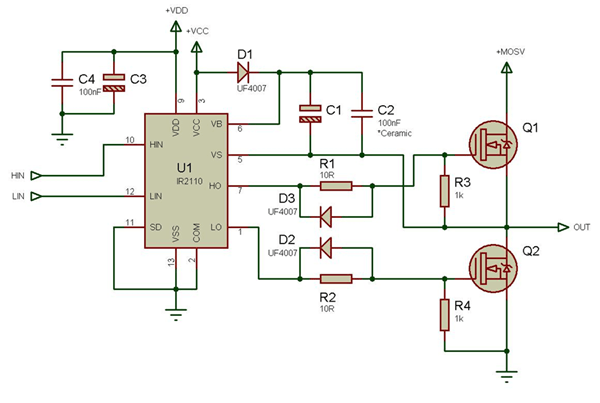

Typical IR2110 Application Circuits

ブートストラップダイオードとコンデンサは、通常、ハイサイドドライバーに必要な浮遊電源を生成するために使用されます。動作中、コンデンサはエネルギーを蓄積し、上部MOSFETをオンにするために必要な電圧を提供します。このアプローチにより、ハイサイドゲートドライバーのための別個の絶縁電源を必要とせず、回路の複雑さとコストを削減します。

パフォーマンスを改善するために、追加の外部コンポーネントが一般的に含まれています。ゲート抵抗はスイッチング速度を制御し、電圧のリンギングを減少させ、プルダウン抵抗は制御信号が存在しない時にパワー素子が定義されたオフ状態を維持するのに役立ちます。これらのコンポーネントは安定した信頼性のあるスイッチング動作に寄与します。

IR2110 を実用的な設計に活用する方法

成功する IR2110 設計は、適切な PCB レイアウトと電源デカップリングから始まります。バイパスコンデンサは、素早いスイッチング中の電圧低下を減少させるために、VCC-COM および VDD-VSS ピンの近くに配置する必要があります。ゲートドライブのトレースは短く、直接的で、パラサイト誘導を最小限に抑えるべきであり、高電圧および低電圧部分は安全性と信号の安定性のために適切な間隔を持つべきです。

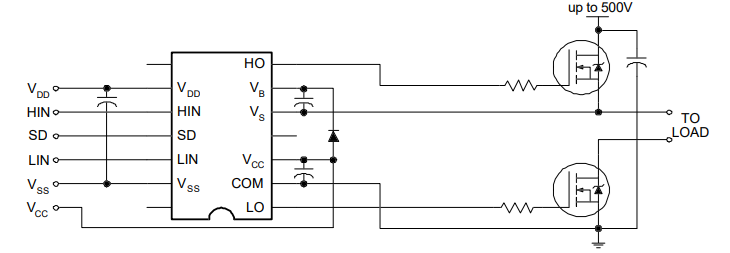

How to Use the IR2110 in Practical Designs

ゲート抵抗の選択も重要です。なぜならそれが MOSFET または IGBT のスイッチング速度を制御するからです。小さいゲート抵抗はより速いスイッチングを提供しますが、リンギングや電磁干渉を増加させる可能性があります。大きいゲート抵抗はスイッチングエッジを遅くし、ノイズを減少させることができますが、スイッチング損失を増加させる可能性があります。

回路は、高側と低側のデバイス間の適切なデッドタイム制御を含む必要があります。これにより、2つのスイッチが同時にオンにならないようにし、ショートスルーカレントやパワーステージの損傷を防ぎます。

より高い信頼性を確保するために、短いグランドパス、堅牢な COM 接続、適切なデカップリング、および HIN と LIN 信号を騒音の多いスイッチングノードから注意深くルーティングするなどのノイズ低減技術を適用するべきです。保護の推奨には、適切にアンダーボルテージロックアウトを使用し、適切なゲート抵抗を追加し、ブートストラップコンデンサのサイズを確認し、MOSFETまたはIGBTを過電流、過電圧、過熱から保護することが含まれます。

IR2110 対 IR2101 対 IR2104

特徴
IR2110
IR2101
IR2104
ドライバタイプ
高側および低側ドライバ
高側および低側ドライバ
内部デッドタイム付き高側および低側ドライバ
高側フローティング供給電圧
最大 500 V
最大 600 V
最大 600 V
出力チャネル
独立した高側および低側出力
独立した高側および低側出力
補完的な高側および低側出力
ピーク出力電流 (ソース)
2 A
130 mA
210 mA
ピーク出力電流 (シンク)
2 A
270 mA
360 mA
ロジック供給電圧 (VDD)
5 V から 20 V
必要なし
必要なし
ドライバ供給電圧 (VCC)
10 V から 20 V
10 V から 20 V
10 V から 20 V
ロジック入力ピン
HIN, LIN, SD
HIN, LIN
IN, SD
シャットダウンピン
はい
いいえ
はい
アンダーボルテージロックアウト (UVLO)
高側および低側
高側および低側
高側および低側
レベルシフタ
はい
はい
はい
ブートストラップ動作
はい
はい
はい
マッチした伝播遅延
はい
いいえ
いいえ
内部デッドタイム
いいえ
いいえ
はい
デッドタイム制御
外部
外部
内部
両方の出力の独立制御
はい
はい
いいえ
出力ロジック構成
独立
独立
補完的
ノイズ耐性



MOSFET 互換性
Nチャネル MOSFET
Nチャネル MOSFET
Nチャネル MOSFET
IGBT 互換性
はい
限定された駆動能力
限定された駆動能力
スイッチング周波数能力



ゲートドライブ強度



外部コンポーネント必要



設計の複雑さ

簡単
非常に簡単
パッケージオプション
DIP, SOIC
DIP, SOIC
DIP, SOIC

IR2110 を選ぶ前に考慮すべき要因

スイッチング周波数の要件

IR2110は高速スイッチング用に設計されており、インバータ、モータードライブ、およびスイッチング電源などのアプリケーションで使用できます。デバイスを選択する前に、意図されたスイッチング周波数を評価し、その速度で効率的にMOSFETまたはIGBTを駆動できることを確認する必要があります。高いスイッチング周波数はシステム性能を向上させ、磁気素子のサイズを縮小する可能性がありますが、スイッチング損失や熱生成も増加します。

MOSFETまたはIGBTの選択

IR2110はNチャネルMOSFETおよびIGBTの両方を駆動できますが、これらのデバイスのゲート駆動要件は大きく異なる場合があります。MOSFETはより高速スイッチングが可能なため、高周波数運用に一般的に好まれますが、IGBTは高電圧および高電流アプリケーションでよく使用されます。選択された電力デバイスは、IR2110のゲート駆動電圧および出力電流能力と互換性がある必要があります。

入力ロジックの互換性

IR2110は標準CMOSおよびLSTTLロジックレベルをサポートしており、多くのマイクロコントローラー、DSP、およびPWMコントローラーと互換性があります。制御回路のロジック出力電圧がドライバーの入力要件を満たしていることを確認し、信頼性のあるスイッチングと適切な信号認識を確保する必要があります。

電源要件

適切な供給電圧は信頼性のある動作に不可欠です。IR2110は通常、ゲート駆動供給電圧を10Vから20Vの間で必要とし、高側ドライバーはブートストラップ回路を使用してその浮遊供給を生成します。スイッチング中の安定した動作を維持するために、適切なバイパスコンデンサと正しくサイズ設定されたブートストラップコンデンサを含める必要があります。

絶縁要件

IR2110は、ガルバニック絶縁ではなくレベルシフトアーキテクチャを使用します。多くのハーフブリッジおよびフルブリッジ設計において、このアプローチは十分であり、回路の複雑さを減少させるのに役立ちます。しかし、安全な絶縁、高共通モードノイズ耐性、または絶縁された制御システムを必要とするアプリケーションでは、IR2110の代わりに絶縁型ゲートドライバーが必要となる場合があります。設計プロセスの早い段階で絶縁要件を評価することは、システムの安全性および性能要件の遵守を確保するのに役立ちます。

IR2110の一般的な代替品

IR2113

IRS2110

IRS2113

IR2101

IR2104

IRS2184

FAN7392

• UCC27714

IR2110の機械的寸法

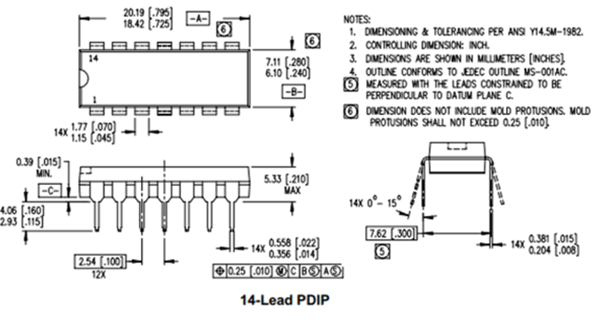

Mechanical Dimensions of IR2110

結論

Infineon TechnologiesのIR2110は、高側および低側ゲートドライビング、強力な出力電流能力、ブートストラップ動作、および便利な保護機能を1つのICに統合しています。これらの機能は、パワー回路設計を簡素化し、高電圧スイッチングアプリケーションにおけるMOSFETおよびIGBTの信頼性の高い制御を提供します。独立したドライバーチャンネル、レベルシフトアーキテクチャ、高速スイッチングのサポートにより、IR2110はインバータ、モータードライブ、電源、およびその他のパワーエレクトロニクスシステムを設計しているエンジニアにとって人気のある選択肢であり続けます。






よくある質問 [FAQ]

1. IR2110回路のブートストラップコンデンサ値をどのように計算しますか?

ブートストラップコンデンサは、高側MOSFETをスイッチングサイクル全体で完全に強化するために必要な十分な電荷を蓄える必要があります。値は、MOSFETゲート電荷、スイッチング周波数、漏れ電流、および望ましい電圧マージンに依存します。

2. IR2110は複数のMOSFETを並列に駆動できますか?

はい。IR2110は、総ゲート電荷がドライバーの能力内に留まる限り、並列接続された複数のMOSFETを駆動できます。また、それぞれのMOSFETには適切なゲート抵抗が使用される必要があります。

3. なぜ一部のIR2110設計で高側MOSFETがオンにならないのですか?

一般的な原因は、不適切に充電されたブートストラップコンデンサです。不正確なブートストラップダイオードの選択、不十分なデューティサイクル、または配線エラーも、高側ドライバが正しく動作するのを妨げる可能性があります。

4. 高側スイッチと低側スイッチの間にデッドタイムが追加されないとどうなりますか?

不十分なデッドタイムでは、両方のスイッチが同時に導通する可能性があり、シュートスルーカレントが発生することがあります。これは過剰な加熱、効率の低下、MOSFETやドライバ回路の損傷を引き起こす可能性があります。

5. IR2110は3.3 Vマイクロコントローラと一緒に使用できますか?

一部の場合、はい、ただし論理レベルの互換性を確認する必要があります。論理信号が信頼性のある動作に不十分な場合は、レベルシフト回路が必要となる場合があります。

6. ゲート抵抗値はIR2110の性能にどのように影響しますか?

小さいゲート抵抗はスイッチング速度を向上させますが、より多くのリングやEMIを生じる可能性があります。大きな抵抗はノイズとスイッチングストレスを低下させますが、スイッチング損失を増加させる可能性があります。

7. IR2110の最大実用スイッチング周波数は何ですか?

実用的な限界は、MOSFETゲートチャージ、PCBレイアウト、ゲート抵抗の値、およびパワーステージ設計に依存します。多くの設計は、数十キロヘルツから数百キロヘルツで成功裏に動作します。

8. IR2110の代わりに絶縁型ゲートドライバを使用すべき時はいつですか?

絶縁型ゲートドライバは、安全性の隔離、高い共通モードノイズ耐性、またはアプリケーションによって要求される制御と電源のグラウンドを分ける必要がある場合にしばしば好まれます。
