インダクタのQファクターとは？

インダクタの品質ファクター（Qファクター）は、インダクタが運転中に失うエネルギーに対して、どれだけ効率的に磁気エネルギーを蓄えるかの尺度です。これは、特にRF回路、共振ネットワーク、フィルター、発振器、およびインピーダンスマッチングアプリケーションにおいてインダクタの性能を評価するために使用される最も重要なパラメーターの一つです。

理想的なインダクタは、エネルギーを損失なく蓄えますが、実際にはすべてのインダクタに巻線抵抗、磁気コア損失、および寄生効果が含まれており、蓄えたエネルギーの一部が熱に変わります。Qファクターは、これらの損失を定量化するのに役立ちます。

Qファクターの定義

Qファクターは、特定の周波数における誘導リアクタンスと効果抵抗の比として定義されます。

ここで：

• Q = 品質ファクター

• XL = 誘導リアクタンス

• f = 動作周波数

• L = 誘導性

• RESR = 効果抵抗

この方程式は、誘導リアクタンスが大きいときにはQファクターが増加し、損失が重要になると減少することを示しています。

インダクタQファクターの計算例

次のインダクタを考慮します：

• 誘導性（L）= 10 µH

• 周波数（f）= 10 MHz

• ESR = 2 Ω

まず、誘導リアクタンスを計算します：

X_L=2πfL

X_L=2π(10×10⁶)(10×10^-6)

X_L≈628 Ω

次にQファクターを計算します：

これは、RFおよび共振アプリケーションに適した非常に高いQインダクタを示しています。

インダクタ選定におけるQファクターの重要性

多くのインダクタが同じ誘導値を持ちながら、実際の回路では非常に異なる性能を発揮することがあります。Qファクターは、特定の動作周波数におけるインダクタの効率と損失特性を評価するのに役立ちます。Qファクターは、同じ周波数で動作するインダクタの損失特性を比較するのに役立ちます。このため、インダクタを選定する際には、Qファクターは誘導性、電流定格、DC抵抗、および自己共振周波数とともに考慮されることがよくあります。

インダクタのQファクターを減少させる要因

実用的なインダクタのQファクターを減少させるいくつかの損失メカニズムがあります。

DC巻線抵抗（DCR）

巻線を形成するために使用される銅線には、DC抵抗（DCR）と呼ばれる有限の抵抗があります。電流が巻線を流れると、電力が熱として放散されます。

DCRは次の要因によって決まります：

• ワイヤ直径

• ワイヤ長さ

• ターン数

• 導体材料

一般的に、より大きなワイヤ径は低抵抗を生成し、効率を向上させます。

表：銅線の近似抵抗は異なるAWGワイヤサイズの抵抗を比較するために使用できます。より太い導体は低抵抗を持ち、通常は高いQファクターに寄与します。

AC抵抗とスキン効果

周波数が増加すると、電流は導体全体に均等に分布しなくなります。

代わりに、電流は導体の表面近くに集中します。この現象はスキン効果と呼ばれています。効果的な導体面積が減少するとAC抵抗が増加し、追加の電力損失を引き起こします。

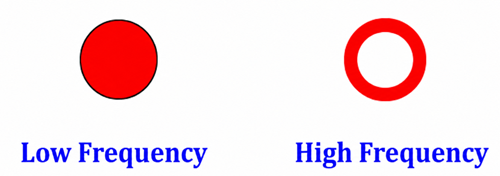

導体コイルにおける電流流れの面積

図は、低周波数では電流がほぼ全ての導体の断面を占める一方で、高周波では薄い外層に制限される様子を示しています。この利用可能な導体面積の減少は抵抗を増加させ、Qファクターを低下させます。

近接効果

実際のインダクタでは、導体が密接に配置されています。隣接する巻きの生成する磁場が、電流を特定のワイヤの領域に集中させます。

この現象は近接効果と呼ばれています。

高周波では、近接効果がAC抵抗を大幅に増加させ、特に多層巻線や高電流インダクタでは、スキン効果単独よりも多くの損失を引き起こす可能性があります。

コア損失

磁気コアを使用するインダクタは、コア材料内で追加の損失を経験します。

コア損失は主に以下から成り立っています：

• ヒステリシス損失

• 渦電流損失

これらの損失は動作周波数と磁束密度と共に増加します。

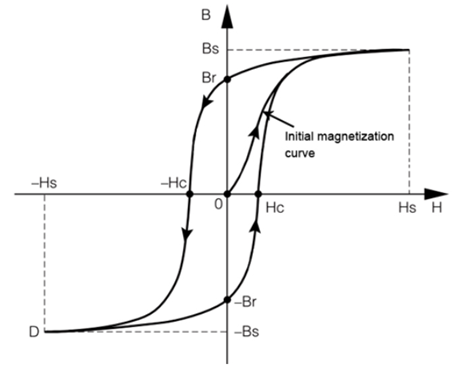

柔らかいフェライトのB-H曲線

B-H曲線はフェライト材料の磁気的な挙動を示しています。ヒステリシスループの囲まれた面積は、各磁化サイクル中に失われるエネルギーを表します。大きなループ面積はより大きなヒステリシス損失と低いQファクター性能に対応します。

寄生キャパacitance

隣接する巻きの間は絶縁体によって分離され、小さな意図しないキャパシタがコイル構造全体に生成されます。

この効果は巻き間キャパシタンスまたは寄生キャパシタンスと呼ばれています。

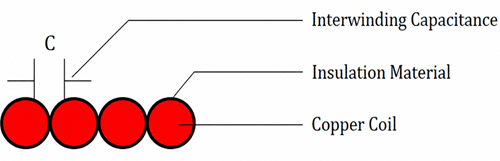

コイルの巻き間におけるインダクタンス

図は、隣接する巻きの間の絶縁が分布キャパシタンスを形成する様子を示しています。このキャパシタンスは直接的な抵抗損失を生じさせないものの、高周波性能に影響を与え、インダクタの自己共振周波数(SRF)に寄与します。

Qファクターとエネルギー貯蔵

Qファクターは、各サイクル中の蓄積エネルギーと散逸エネルギーの比率としても表現できます。

この定義はQファクターの物理的解釈を提供します。

• 高Qインダクタは、失うよりもはるかに多くのエネルギーを蓄えます。

• 低Qインダクタは蓄積エネルギーのより大きな割合を熱として散逸します。

周波数がQファクターに与える影響

Qファクターは周波数において一定ではありません。

通常：

• インダクタンスリアクタンスが上昇するにつれて、Qファクターは初めに増加します。

• 特定の周波数でピークQ値に達します。

• 高周波数では、AC抵抗、コア損失、および寄生効果が支配的になるため、Qファクターは減少します。

この理由から、メーカーは通常、全ての動作条件に対して単一の値を提供するのではなく、特定の試験周波数でのQファクターを指定します。

一般的なインダクタの典型的なQファクター値

Qファクターは、インダクタの構造、コア材料、および動作周波数によって大きく異なります。

インダクタの品質因子が回路性能に与える影響

品質因子、またはQファクターは、インダクタが回路内でどのように機能するかに直接的な影響を与えます。特に、周波数制御が重要なフィルター、共振回路、RFシステム、発振器、および通信機器において重要です。

簡単に言うと、Qファクターは特定の周波数でインダクタがどれだけ選択的で効率的であるかを示します。Q値が高いほど、インダクタは損失が少なく、より鋭い周波数応答を生成できます。Q値が低いほど、インダクタは損失が多く、より広範囲で選択性の低い応答を生成します。

Qファクターとフィルターバンド幅

フィルター回路では、Qファクターがバンド幅に強く影響します。バンド幅は、フィルターが通過させる周波数の範囲です。

高Qインダクタは狭いバンド幅を生成します。これは回路が特定の周波数を選択し、近くの不要な信号を拒絶しなければならない場合に有用です。このタイプの応答はRFフィルター、ラジオ受信機、無線通信システム、および調整回路で一般的です。

低Qインダクタは広いバンド幅を生成します。これは回路が広範囲の周波数を通過させる必要がある場合に有用ですが、選択性は低くなります。

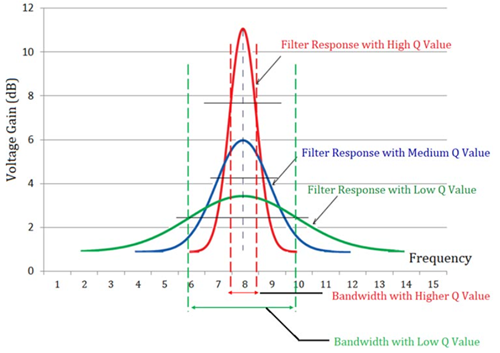

異なるQ値におけるフィルター応答の画像は、Qファクターがフィルター応答の形状をどのように変化させるかを示しています。

赤い曲線は高いQ値を表します。これは最高のピークゲインと最も狭いバンド幅を持っています。つまり、フィルターは非常に選択的であり、主に中心周波数に近い信号を通過させます。

青い曲線は中程度のQ値を表します。これはバランスの取れた応答を提供し、適度なゲインと適度なバンド幅を持っています。

緑の曲線は低いQ値を表します。これはピークが低く、バンド幅が広いです。つまり、フィルターはより広範囲の周波数を通過させますが、特定の周波数を選択するのには効果的ではありません。

高Qインダクタ対低Qインダクタ

自己共鳴周波数とQファクタ

実用的なインダクタはすべて、その巻線の間に寄生キャパシタンスを含んでいます。このキャパシタンスはインダクタンスとともに、自己共鳴周波数（SRF）として知られる自然共鳴周波数を生み出します。

動作周波数がSRFに近づくと、Qファクタは通常最大値に達し、その後急速に低下し始めます。自己共鳴周波数を超えると、部品はインダクタよりもキャパシタに近い動作をします。

信頼性の高い回路動作のためには、SRFが意図した動作周波数よりも大幅に高いインダクタを選択するべきです。

インダクタのQファクタを改善する方法

インダクタのQファクタを改善するいくつかの設計技術があります：

- DC抵抗を減少させるために、より太い導体を使用すること。

- 低損失コア材料を使用すること。

- 巻き層の数を減少させること。

- 近接効果損失を最小限に抑えること。

- 高周波アプリケーションではリッツワイヤを使用すること。

- 自己共鳴周波数よりもずっと低い周波数で動作させること。

- 低ESR仕様のインダクタを選定すること。

Qファクタを改善することで、効率を高め、加熱を減少させ、全体の回路性能を向上させることができます。

高Qインダクタの実世界での応用

RFフィルタと通信システム

高Qインダクタは無線通信システムのRFフィルタに一般的に使用されます。これらのフィルタは、信号損失を低く抑えつつ、近くの不要な周波数から望ましい信号を分離するのに役立ちます。モバイルネットワーク、ラジオ送信機、衛星システム、GPS受信機、ワイヤレスデータリンクに便利です。

発振回路

発振回路は、インダクタとキャパシタを使用して安定した繰り返し信号を生成します。高Qインダクタは共鳴回路の損失を減少させ、より良い周波数安定性、クリーンな波形、および低い位相ノイズをサポートします。これは信号発生器、周波数合成器、送信機、タイミング回路において重要です。

アンテナマッチングネットワーク

高Qインダクタは、送信機とアンテナ間の電力伝送を改善するためにアンテナマッチングネットワークで使用されます。損失が少ないため、RF電力が熱として浪費されるのではなく、より多くのRF電力がアンテナに届きます。これにより、伝送効率が向上し、より良いワイヤレス範囲をサポートすることができます。

共鳴タンク回路

高Qインダクタは、低損失が強い共鳴と安定した回路動作を維持するのに役立つ共鳴タンク回路でも使用されます。

テストおよび測定機器

多くのテスト機器は、正確な信号生成と周波数分析を必要とします。高Qインダクタは内部回路の損失を減少させ、スペクトラムアナライザ、信号発生器、インピーダンスアナライザ、ネットワークアナライザなどの機器において、より良い安定性と測定精度をサポートします。

航空宇宙および防衛電子機器

航空宇宙および防衛システムは、要求される高周波環境でよく動作します。高Qインダクタは、レーダー、ナビゲーション、および軍事通信システムにおいて、信号感度を改善し、不要な周波数干渉を減少させるのに役立ちます。

医療および科学機器

医療および科学機器は、クリーンな高周波信号と安定した測定性能を必要とすることがよくあります。高Qインダクタは、医療画像機器、RFセンサー、実験室測定装置などのシステムで信号損失とノイズを減少させるのに役立ちます。

結論

Qファクタを理解することで、インダクタンス値だけを見るのではなく、回路に適したインダクタを選ぶための手助けとなります。2つのインダクタが同じインダクタンスを持っていても、高周波数では非常に異なった性能を発揮することがあります。Qファクタがどのように機能するかを知ることで、一部のインダクタが鋭い周波数選択、低電力損失、安定した回路性能により適している理由をより良く理解することができます。

よくある質問 [FAQ]

1. 同じインダクタンスを持つ2つのインダクタが異なるQファクタを持つことはありますか？

はい。2つのインダクタは、同じインダクタンス値を持つことができますが、巻き抵抗、コア材料、構造方法、寄生特性が異なる場合があります。これらの違いは、Qファクタの値と性能に大きな差をもたらす可能性があります。

2. データシートではなぜ特定の周波数でQファクタを指定するのですか？

Qファクターは周波数によって変化します。なぜなら、誘導性リアクタンス、AC抵抗、コア損失が周波数の変化に伴って変わるからです。一つの周波数で測定されたQ値は、別の周波数での性能を表すものではないかもしれません。

3. より高いインダクタンスは常により高いQファクターをもたらしますか？

いいえ。誘導性リアクタンスはインダクタンスの増加につれて増加しますが、より高いインダクタンスはしばしば巻き数を増やす必要があり、これが抵抗と損失を増加させることがあります。最終的なQファクターは、リアクタンスと総損失の両方に依存します。

4. 温度はインダクタのQファクターにどのように影響しますか？

温度が上昇すると、導体抵抗も増加します。高い抵抗はより大きな電力損失を引き起こし、これがインダクタのQファクターと全体の効率を低下させる可能性があります。

5. なぜエアコアインダクタは高Q設計でよく使用されるのですか？

エアコアインダクタは、ヒステリシスや渦電流損失などの磁気コア損失を排除します。これにより、特にRFや高周波回路において非常に高いQファクター値を達成するのに役立ちます。

6. インダクタが自己共鳴周波数近くで動作すると何が起こりますか？

動作周波数が自己共鳴周波数に近づくと、寄生容量がより重要になります。Qファクターはピークに達し、その後急激に低下する可能性があり、インダクタは意図された誘導的挙動を失うことになります。
