クォーツクリスタルオシレーターの詳細なガイド

日付: 04/11/2024

ブラウズ: 6,871

最新の電子工学では、クォーツクリスタルオシレーターを使用して、システムを正確に安定化します。圧電効果を使用して機能するこれらのデバイスは、マイクロプロセッサのクロックを作成し、通信を同期させ、時間を正確に測定するために重要です。それらの仕組みは次のとおりです。二酸化シリコンで作られた石英が絞られたとき、電圧が生成されます。これは圧電効果です。クォーツのサイズとカットを慎重に選択することにより、これらの発振器は設定された周波数で振動します。安定した周波数を維持するこの機能により、LCやRCタイプなどの他の発振器よりも信頼性が高くなり、安定した周波数源が得られます。

カタログ


Quartz Crystal Oscillator

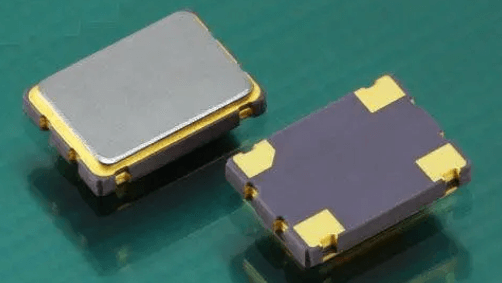

図1：クォーツクリスタルオシレーター

クォーツクリスタルオシレーターとは何ですか


石英結晶の圧電効果（二酸化シリコンの種類）のため、石英結晶発振器は、エレクトロニクスの安定した正確な周波数信号を生成するために重要です。この効果は、クォーツが絞られて電気を生成し、電気を塗布して形状を変えたときに発生します。この二重の物理的および電気能力により、クォーツは電子デバイスに高精度の周波数標準を作成するのに理想的です。

クォーツクリスタルオシレーターを作成するには、エンジニアが慎重に特定の形状とサイズにクォーツシートを慎重に選択して切断し、2つの電極の間に配置します。石英の厚さと切断は、その共鳴周波数、つまり自然に振動する速度を決定します。石英のサイズとカットを調整することにより、正確な周波数で振動するオシレーターを設計することができます。

これらの発振器がテクノロジーに必要な信頼できる周波数信号を生成するために、それらはアンプとフィードバックループを備えた電子回路に組み込まれます。このセットアップにより、石英がその固有周波数で振動することが保証され、温度が変化しても例外的な安定性と精度を維持します。

信頼性と精度により、クォーツクリスタル発振器はさまざまな技術に不可欠です。それらは、マイクロプロセッサ、携帯電話、ワイヤレスデバイスのクロック参照として使用され、通信を同期させ、正確な時間測定のためにGPSデバイスで使用します。

クォーツクリスタルオシレーターの特性


クォーツクリスタルオシレーターは、一貫した周波数、精度、および最小限のエネルギー消費を必要とする電子機器にとって重要です。ここに、それらの主な機能の内訳があり、明確さと詳細のために改善されました。

高周波安定性


石英結晶発振器の優れた周波数安定性は、石英の物理的および化学的特性、特に圧電効果によるものです。これは、電圧が印加されると、結晶が非常に正確な速度で振動し、これらの振動を電気信号に戻すことができることを意味します。クォーツの熱膨張係数も低い役割を果たします。温度が変化するほど拡張したり収縮したりすることはなく、周波数を異なる温度で安定させます。結晶の切断（ATまたはBTカットなど）は、特定の温度範囲で周波数をより安定させるために慎重に選択されます。したがって、発振器は、温度の変化、電圧の変化、または物理的応力に関係なく、一定の周波数でハミングを続けます。

高精度


石英結晶が製造される精度により、正確な周波数で共鳴することが保証されます。各クリスタルは、切断された周波数要件を満たすために、高精度ツールで切断され、磨かれ、周波数テストされています。この細心のプロセスは、正確な頻度だけでなく、温度や電子負荷の変化などのさまざまな環境条件下での信頼できるパフォーマンスも保証します。この精度により、GPS、高速データ送信、タイミングと周波数の精度が交渉不可能な軍事技術などの重要なアプリケーションが可能になります。

低消費電力


クォーツクリスタルオシレーターは非常にエネルギー効率が高く、バッテリーで実行されたり、携帯性を必要としたりするデバイスに最適です。それらのシンプルな設計とクォーツの効率的なエネルギー変換は、彼らが使用する電力のほとんどが、ほとんど熱または回路の損失がなく、振動を維持することに直接使うことを意味します。この効率は、LCやRC発振器など、他のタイプの発振器よりも優れており、これはパワーに飢えている可能性があります。結果？クォーツオシレーターを装備したデバイスは、同じバッテリーで長く走ることができ、エネルギーを節約し、頻繁な充電やバッテリーの交換の必要性を減らすことができます。

クォーツクリスタルの同等モデル


石英結晶のモデルにはいくつかの重要なコンポーネントが含まれており、それぞれがクリスタルのパフォーマンスにさまざまな方法で影響します。これらのコンポーネントの単純化された内訳と、エンジニアが通常最適なパフォーマンスのためにそれらを操作する方法を次に示します。

動的静電容量（C1）


運動容量としても知られているC1は、振動中にエネルギーを保存および放出するクリスタルの能力を捉えています。フェムトファラード（FF）で測定され、結晶の共振周波数に直接影響する小さいながらも重要な値です。正しいC1値を確保すると、発振器の周波数安定性を維持するのに役立ちます。

インダクタ（L1）


この成分は、石英結晶の質量のような挙動を象徴しており、特定の振動パターンを維持する能力を示しています。L1は、自然振動頻度に影響を与える電界の変化など、結晶が外部障害にどのように反応するかを定義できます。

シリーズ抵抗（R1）


R1は、各振動サイクルの結晶内で消散したエネルギーを表します。R1が低いということは、より良いエネルギー節約を意味し、発振器の品質要因（Q値）を改善し、高周波の安定性と効率を可能にします。

静電容量（C0）


結晶が振動していないときの電気的特性を反映し、C0は結晶電極間の静電容量です。これは、通常、ピコファラド（PF）範囲でC1よりもはるかに大きく、周囲の回路との結晶の相互作用に影響します。

実際、エンジニアはこれらのモデルコンポーネントを使用して、異なる温度や電圧など、さまざまな条件下で結晶がどのように動作するかを予測し、より信頼性の高い電子機器を設計します。たとえば、回路内の外部コンデンサを調整すると、荷重静電容量（C0）を最適化し、振動頻度と安定性を調整して特定の要件を満たすことができます。

特定のカット角度（ATカットなど）でクリスタルを選択することは、特に温度の安定性が懸念事項である場合、パフォーマンスを改善する別の戦略です。さらに、クォーツクリスタルパラメーターはメーカーごとに異なる可能性があるため、クリスタルのデータシートに相談し、設計段階でできるだけ早く実験室テストを実行して、設計の妥当性を確認することをお勧めします。

クリスタルオシレーター設計へのこのアプローチは、同等のモデルのパラメーターの操作と適応に焦点を当てており、エンジニアが高性能電子デバイスの正確で安定した、効率的な特質を生産するのに役立ちます。

クォーツクリスタルインピーダンスとクォーツクリスタル周波数の関係


この関係の中心には、2つの重要な共振周波数があります。シリーズ共振周波数（FS）と平行共振周波数（FP）です。FSでは、クォーツクリスタルがインピーダンスが最も低いため、インダクタンス（L1）と動的容量（C1）が平衡状態にあり、互いの効果をキャンセルします。これにより、最小限のエネルギー損失と最大周波数の安定性が可能になり、クロックタイミングや安定した通信信号の確保などの精密アプリケーションに最適です。

Series Resonance Frequency Fs
図2：シリーズ共鳴周波数fs

一方、FPは、C1と静的容量との相互作用により、結晶のインピーダンスがピークに達するときに発生します（C0）。この高インピーダンス状態は、デバイスが目的の周波数内でのみ動作することを保証することにより、不要な振動を回避するのに役立つため、アンプまたはフィルターを設計するときに特に有利です。

Parallel Resonance Frequency Fp
図3：並列共振周波数FP

FSからFPまでのプロセスは、結晶インピーダンスの動的な変化によってマークされています。FSの下では、クリスタルはコンデンサのように動作し、周波数が減少するにつれてインピーダンスが増加します。FSからFPに移動すると、インピーダンスは最初にFSで低い点に達し、FPで高ポイントに登り、周波数がFPを超えた場合に再び減少し、誘導特性が示されます。この動作により、オシレーター設計を特定のアプリケーションに合わせて調整することができ、安定性と応答性の適切なバランスを提供するクリスタルの選択が可能になります。

クォーツクリスタルオシレーターの設計は、正しい共振周波数を持つクリスタルを選択するだけではありません。これには、予想される動作周波数でクリスタルのインピーダンスがどのように動作するかについての詳細な研究が含まれます。さまざまな条件（温度変化や負荷の変化など）で発振器が安定したままであることを確認するには、回路成分（コンデンサ、インダクタ）の正確な一致が必要です。これは繊細なバランスであり、クリスタルの温度係数、カットタイプ（AT、SCなど）、オシレーター回路の物理レイアウトなどの要因でさえ、パフォーマンスに大きな影響を与える可能性があります。

結晶の物理的特性とその電子挙動の間のこの複雑な変動は、同等の回路モデルとインピーダンス特性を完全に理解することの重要性を強調しています。この知識は、正確で信頼できる電子設計の作成を促進します。このため、設計段階では広範なテストが推奨されるわけではありません。これは重要。オシレーターは、すべてのパフォーマンス基準を満たすだけでなく、意図したアプリケーションの安定性要件を遵守し、電力を供給する電子機器の成功を保証することを保証します。

クォーツクリスタルオシレータ構成


正しいクォーツクリスタルオシレーターセットアップを選択すると、さまざまなアプリケーションに必要な安定した正確な周波数信号を実現できます。以下は、いくつかの一般的な構成、その利点、およびデザイナーに明確な洞察を提供するために最適に使用されている場合の簡略化された説明です。

ピアスオシレーター


Pierceオシレーターは、そのシンプルさと効率性で際立っています。アンプ（通常はインバーター）と2つのコンデンサとクォーツクリスタルを組み合わせて、π型ネットワークを介して振動周波数を設定するフィードバックループを作成します。このセットアップの一貫したゲインとコンデンサとクリスタルの共振効果により、マイクロプロセッサとマイクロコントローラー時計回路によく見られるCMOSやTTLロジックゲートなどの統合された回路に最適です。その主な利点は、そのシンプルなデザイン、手頃な価格、コンパクト性であり、コストとスペースが厳しいプロジェクトに最適です。

Pierce Oscillator

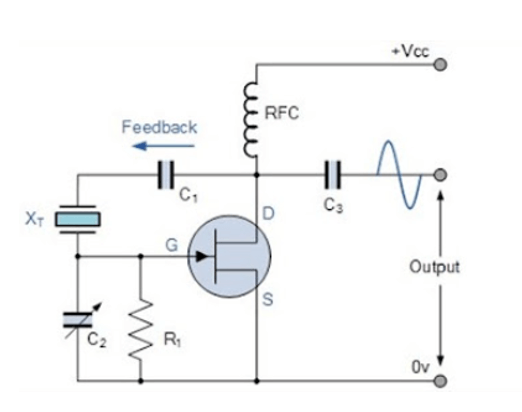

図4：ピアスオシレーター

コルピッツ発振器


Colpitts発振器は、周波数の精度を向上させるためにコンデンサを石英クリスタルに置き換える一意のLCフィードバックネットワークを使用します。安定した周波数の安定性で知られているため、無線伝送などの高周波タスクに特に適しており、高いQファクターと信頼性の高いパフォーマンスを提供します。

Colpitts Oscillator

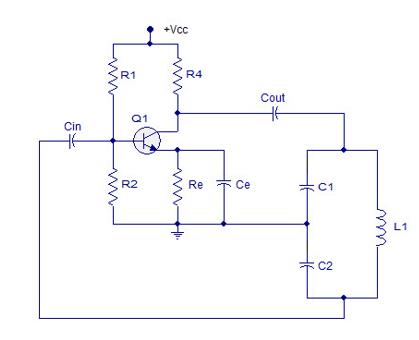

図5：コルピッツオシレーター

クラップオシレーター


Clapp発振器は、LCループに追加のコンデンサを導入するColpitts設計の微調整であり、それにより周波数の安定性とチューニング範囲が改善されます。このセットアップにより、振動頻度をより適切に制御できるようになり、温度と電源の変化により耐性があります。その優れた安定性と調整性により、VHFおよびプロのワイヤレス通信機器などのUHFアプリケーションで輝いています。

Clapp Oscillator

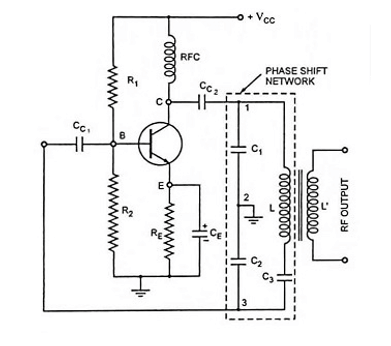

図6：クラップオシレーター

ブリッジオシレーター


ブリッジオシレーターは、ホイートストーンブリッジモデルに基づいており、クォーツクリスタルを統合して周波数を安定させます。この設計では、ブリッジバランスを維持するために正確な抵抗器マッチングが必要であり、測定機器や標準周波数ジェネレーターなど、クラス最高の安定性と精度を必要とするアプリケーションに優れています。

Bridge Oscillator
図7：ブリッジオシレーター

ハートリーオシレーター


Hartley発振器は、インダクタとクォーツクリスタルを使用して振動周波数を設定する別のLCフィードバックネットワークバリエーションであり、広い周波数変調範囲のRFアプリケーションに最適です。クリスタルオシレーターの設計ではPierceまたはColpittsの構成ほど一般的ではありませんが、特定のユースケースには依然として価値があります。

Hartley Oscillator
図8：ハートリーオシレーター

位相シフトオシレーター


この設計は、RCネットワークに依存して、連続振動に必要な位相シフトを生成します。クォーツクリスタルの導入は、周波数をロックおよび安定させるのに役立ち、サウンド生成やユニークなフィルター作成などの専門的な役割で安定したパフォーマンスを確保します。

Phase Shift Oscillator
図9：位相シフトオシレーター

負の耐性発振器


負の耐性発振器は、トンネルダイオードやクォーツ結晶などのコンポーネントを利用し、高周波からマイクロ波アプリケーションに優れています。これらの高度なタスクにより、クリスタルは正確な周波数制御を確保できます。

目的の周波数範囲、安定性要件、コスト、サイズの制約などの要因に応じて、各発振器タイプには独自の利点があり、特定のニーズを満たすのに適しています。これらの異なる発振器の作業原則と利点を理解することは、効果的な電子システムを設計するための鍵です。

クォーツクリスタルオシレーターの設計と使用の重要なポイント


発振器がその正確な周波数に達するには、Quartz Crystalが指定したものと耐荷重容量（CL）を密接に一致させます。これは、回路基板のレイアウトを慎重に計画して、インターフェイスと回路自体からの余分な静電容量を最小限に抑え、周波数シフトやパフォーマンスの低下につながる可能性があることを意味します。

過熱や損傷を防ぐには、クリスタルを強く押しすぎないようにしてください。推奨されるドライブレベルに固執して、クリスタルの寿命を延ばし、オシレーターを安定させます。回路を設計して、電圧と電圧を安全なレベルに保ち、現在のリミッターを使用します。

温度、湿度、振動は、オシレーターのパフォーマンスを台無しにする可能性があります。適切なパッケージを選択し、これらに耐えるためにビルドします。温度制御オシレーター（TCXOまたはOCXO）を使用すると、周波数を異なる温度で安定させるのにも役立ちます。

ターゲットの頻度、安定性、電圧、および電力使用を調べる、アプリケーションのニーズに合った発振器を選択します。Pierce、Colpitts、およびClapp発振器には、状況に応じてそれぞれ独自の利点があります。

良好な接地を備えたスマートレイアウトは、ノイズを減らし、パフォーマンスを向上させます。信号に短い直接的なパスを使用し、適切な接地を確保し、高周波信号からの干渉を避けます。

温度の安定性、長期パフォーマンス、電圧と負荷の変化にどのように反応するかなどのテストを実施することにより、オシレーターが最終環境で予想どおりに機能することを確認してください。

オシレーターを安定させるには、正しいデカップリングコンデンサを使用して、電源からノイズを削減します。

電磁ノイズや過酷な条件が多い場所では、シールドとフィルタリングを使用して干渉を防ぎ、発振器をスムーズに動作させます。

正確な制御のために可変コンデンサなどのコンポーネントを使用して、アセンブリ後にマイナーな周波数調整を可能にするシステムを設計します。

クォーツクリスタルオシレーターの適用


クォーツクリスタルオシレーターは、比類のない精度と安定性で際立っており、時計などの日常の電子機器からコミュニケーション、産業、防衛で使用される重要なシステムまで、あらゆるものにおいて重要です。以下の詳細これらの使用方法と、これらのデバイスを使用する実践的なエクスペリエンスと微妙な複雑さに焦点を当てています。

時計とタイマー


マイクロプロセッサとマイクロコントローラーの世界では、クォーツクリスタルオシレーターが重要です。データ処理の正確なタイミングと同期に必要な正確なクロック信号を生成します。これらの発振器は、温度の変化とパワーの変動にもかかわらずリアルタイムのクロックとタイマーを実行し、スマートウォッチからホームアプライアンスまですべてが時間を失うことなくスムーズかつ効率的に動作するようにします。

通信機器


クォーツクリスタルオシレーターは、ワイヤレス通信の鼓動であり、透明で干渉のない伝送に必要な正確なキャリア頻度を提供します。この精度により、携帯電話、WiFi、Bluetoothを介した高速で信頼できるデータ交換が可能になり、接続された世界を可能にします。

コンピューターとネットワーキング


Quartzクリスタルオシレーターからの安定した時計信号は、コンピューターシステムとネットワーク機器の基礎であり、同期処理とデータの送信を可能にします。マザーボードやルーターなどのデバイスの場合、この調整により、インターネットトラフィックの高速で安定した流れが保証されます。

家電


ゲームコンソールからテレビまで、Quartzクリスタルオシレーターは、デバイスが正確な時間を維持するだけでなく、デジタル信号を正確に処理することを保証します。それらの役割は、最適なパフォーマンスのために正確なタイミングを必要とするハイエンド電子機器で特に重要です。

産業および自動車


クォーツクリスタルオシレーターは、産業自動化と自動車電子機器の過酷な条件に必要な信頼性を提供します。彼らは、工場の生産ラインから自動車ナビゲーションシステムまで正確に稼働し、安全性と効率性を確保するまで、すべてを維持するのに役立ちます。

テストおよび測定機器


科学と工学では、これらの発振器は、スペクトルアナライザーなどの綿密な測定値を必要とするデバイスの周波数標準として機能します。このアプリケーションは、R＆Dの精度と信頼性を達成する上で重要な役割を強調しています。

航空宇宙と軍事


航空宇宙および軍事用途の厳しい環境では、クォーツクリスタルオシレーターは、衛星通信、航空ナビゲーション、およびその他の重要な技術に必要な精度と安定性を提供し、これらの操作の有効性と安全性を確保します。

クォーツクリスタルオシレーターは、単純なタイムキーピングから航空宇宙や軍事で使用される複雑なシステムまで、さまざまな用途で重要です。それらの実装では、荷重静電容量の一致、ドライブレベルの制御、適切な発振器タイプの選択などの技術的な詳細を慎重に検討して、正確で安定した周波数制御の可能性を完全に実現する必要があります。

結論


特定の設計および使用ガイドラインを順守することで、クォーツクリスタル発振器の機能を強化し、現代の電子機器における正確な時間測定と周波数調節に対する厳しい要求を満たすことができます。このアプローチは、電子技術の精度と信頼性を高めるだけでなく、その進歩を推進します。慎重なキャリブレーション、思慮深い設計、および細心のテストを通じて、これらの重要なコンポーネントが最適なパフォーマンスを提供し、電子デバイスとシステムの進化に大きく貢献します。






よくある質問[FAQ]


1. OCXOまたはTCXOのどちらが良いですか？


OCXO（その他の水晶オシレーター）またはTCXO（温度補正結晶発振器）を使用する決定は、アプリケーションの特定のニーズに依存します。OCXOSは、一定の高いセット温度を維持することにより、優れた周波数安定性を提供し、それにより、異なる動作条件下での周波数の変動が大幅に減少します。

2.クォーツクリスタル発振器の計算式は何ですか？


結晶インピーダンスの計算式は次のとおりです。ZP= ZS×XCP /（ZS +）。ここで、RS、XLS、およびXCは、それぞれ直列回路の抵抗、誘導反応、および容量性反応性を表します。

3.なぜ32.768kHz？


32.768 kHzクリスタルオシレーターは、低電力消費のために選択されました。低い頻度の動作には、電力が少なくなります。さらに、コスト要因も重要な役割を果たします。大手メーカーはさまざまな費用対効果の高いソリューションを提供していますが、32.768 kHzのクリスタルの低コストは、デザインで好ましい選択となります。

4.クォーツクリスタルまたはクリスタルオシレーターのどちらが良いですか？


クォーツ結晶を発振器と比較すると、発振器は常にピアスオシレーターなどの回路に統合された周波数制御コンポーネント（この場合は石英結晶）が含まれているため、より少ないスペースを占有する傾向があります。この統合により、クォーツクリスタルの振動が生じます。

5.なぜクォーツクリスタルオシレーターを使用するのですか？


発振器回路と組み合わせたクォーツクリスタル発振器は、その共鳴周波数で振動し、非常に安定した時計信号を提供します。この安定性は、クォーツ時計からGPSレシーバー、レーダーシステムまで、正確な時間信号に動作するレーダーシステムまで、幅広いテクノロジーアプリケーションに役立ちます。
