Modern Electronicsを使用すると、Enhancement Mode MOSFET(E-Mosfet)が際立っています。それは私たちが処理していた古い双極トランジスタのようではありません。E-Mosfetsは、電圧を使用して、電流に依存する状態(またはオフ)を制御することにより、ゲームを変更します。このシフトは、2つの大きな利点をもたらします。効率の向上と使用方法の柔軟性が向上します。あらゆる種類の電子機器にe-mosfetがあります。ライトをオン /オフにするスイッチや、コンピューターやスマートフォンの電源を管理するシステムのようなより複雑なスイッチのように、最も単純なデバイスにあります。この作品は、e-mosfetのナットとボルトを通り抜けます。それらがどのように機能するか、それらをセットアップする方法、そしてそれらの主要な機能を紹介します。目標は、プロジェクトに適したe-mosfetを選択して使用するノウハウを提供することです。
カタログ

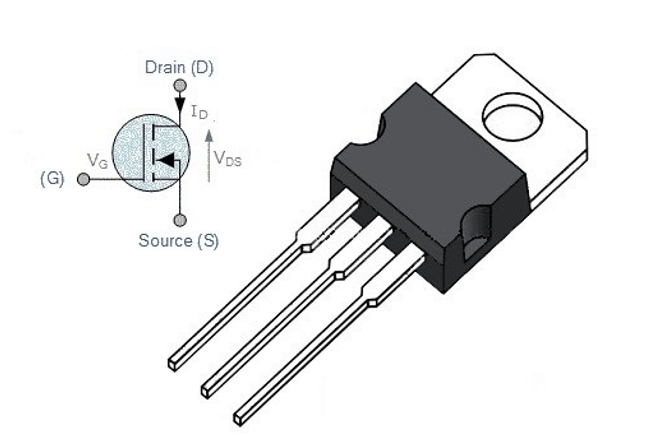

図1:拡張モードMOSFET(e-mosfet)
拡張モードのMOSFETには、NチャンネルとPチャネルの2つのフレーバーがあります。どちらのタイプも共通の機能を共有しています。半導体材料に特別な層を作成することにより、電気の流れを制御します。各タイプとそれがどのように機能するかを詳しく説明します。
これらのデバイスの主なアクターは電子です。ゲートとソース(MOSFETの2つの部分)に電圧を適用すると、この電圧が特定のポイントを超えている場合、興味深いことが起こります。電子は半導体の表面に集まり、N型反転層と呼ばれるものを作成します。他の2つの部分、ソースとドレインを接続するブリッジ形成のように、電子がジップできるようにするように考えてください。
電圧が大きいほど、電子が集まり、このブリッジが電気を導入するのを改善します。ブリッジが指揮に十分であると、MOSFETは「オン」だと言います。MOSFETをオンにするのに必要なゲート電圧は、温度やMOSFETの構築に使用される材料などのいくつかの要因に基づいて異なります。
PチャンネルMOSFETSは少し異なって動作します。ここでは、特定のしきい値(より負の電圧と考えてください)よりも低い電圧をゲートに適用する必要があります。これにより、穴(正電荷のように機能する電子の欠如)が半導体の表面に蓄積し、p型反転層を形成することを促進します。
このレイヤーにより、穴はソースからドレインに自由に移動し、電流フローを作成しますが、NチャネルMOSFETと比較して反対方向になります。基本的なアイデアは同じままです。ゲート電圧は、表面上のキャリア(穴、この場合は穴)の濃度に影響し、MOSFETが導電性かどうかを制御します。P-Channel Mosfetsは負のゲート電圧でオンになり、複雑な機能にNチャネルとPチャネルタイプの両方を必要とする回路で有用になります。
実際には、これらの電圧を操作して、「「オフ」を「オフ」にするためにMOSFETをオンにするには、精度が必要です。あなたは基本的に、需要のある橋の構築や破壊など、これらの反転層を作成または溶解するために小さな電界を制御しています。この機能は、単純なスイッチから複雑な電力管理システムまで、電子回路で拡張モードのMOSFETを非常に多用途にするものです。

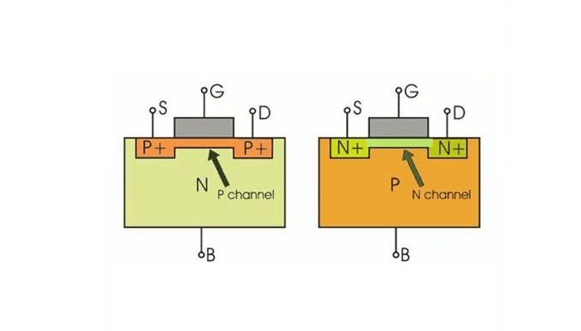

図2:NチャネルおよびPチャネルエンハンスメントモードMOSFET
N-Channel Enhancement-Mode MOSFET(またはNMOSS)は、現代の電子機器の回路設計における重要なコンポーネントです。効率的なスイッチングと信号増幅を必要とするアプリケーションでは非常に重要です。NMOには、簡単な制御、応答時間が速い、電力消費量が少ないといういくつかの利点があります。通常、NMOSのソースは回路の地面に接続されています。ドレインは、電源の荷重と正の端子に接続されています。ゲート電圧調節は、ソースとドレインの間に流れる電流を調節するため、非常に重要です。
NMOの動作と動作は、主に2つの電圧、ゲート電圧(V_GS)とドレインソース電圧(V_DS)の影響を受けます。V_GSが定義されたしきい値電圧(V_TH)を超えると、トランジスタが活性化されます。排水電圧(V_DS)は、電流の流れを容易にするだけでなく、トランジスタの動作領域をカットオフ、線形、または飽和領域に分割します。
V_GSがV_TH(カットオフ領域と呼ばれる)よりも低い場合、NMOは効果的に不活性であり、ソースからドレインへの流れは無視できます。この状況は、意図しない電流の流れをブロックするように設計された回路設計で一般的です。
逆に、NMOSのV_GSが正であるがV_THを下回っている場合、トランジスタはアクティブになりません。これは、しきい値電圧に到達することに厳密に依存していることを示しています。V_GSがV_THに等しい場合、NMOSは実施を開始したばかりですが、導電性チャネルの形成が不十分なため、電流はまだ小さいです。これはしばしば、部分的な活性化の移行期と見なされます。V_THを超えて、NMOは2つの特定の地域で動作します。
線形領域では、v_dsが(v_gs -v_th)未満の場合、nmosは可変抵抗器をシミュレートし、V_DSが増加するにつれて電流(i_ds)が増加します。
飽和領域は、V_DSが(V_GS -V_TH)を超えると発生し、その時点で電流はV_GSで決定される最大レベルで安定します。このプロパティは、NMOをアンプとして特に効果的にします。
さらに、V_GSがゼロを下回っている場合、NMOはオフのままです。これは、デフォルトでは非アクティブな回路に設計できる機能です。ほとんどのアプリケーションでは、この状態を維持するために負のV_GSを必要としませんが、一部の特別なアプリケーションは、オフステートの安全マージンを強化し、漏れ電流を最小限に抑えるために負のバイアスから恩恵を受けます。
NチャンネルエンハンスメントモードMOSFET(NMOS)の機能は、ドレインとソース(V_DS)とゲートソース電圧(V_GS)の間に適用される電圧に大きく依存します。V_DSおよびV_GSのトランジスタの最大評価を遵守して、運用上のしきい値を超えないようにすることが不可欠です。
V_GSがしきい値電圧(V_TH)を下回っている状況では、V_DSレベルに関係なく導電性チャネルフォームはないため、NMOは非アクティブです。これらの条件下では、導電性経路を確立するために必要な電子蓄積が不十分であるため、排水管電流(I_DS)は最小限であり、ほとんど検出できません。
逆に、V_GSがV_THを超え、V_DSが差(V_GS -V_TH)を下回ると、トランジスタは線形またはOHMIC領域で動作します。ここでは、導電性チャネルが存在し、トランジスタが可変抵抗器に似た機能を可能にします。この状態では、V_DSがエスカレートすると抵抗が減少し、応答してI_DSを直線的に増加させます。この特徴は、NMOSをアナログスイッチングおよび線形アンプアプリケーションに理想的にし、正確な電流変調は従来の抵抗要素の変調に匹敵します。
V_DSが(V_GS -V_TH)を超えると、トランジスタは飽和領域に遷移します。この状態では、V_DSのさらなる増加はI_DSに影響を与えず、飽和を安定させて到達します。この時点で、導電性チャネルの深さは拡張をやめ、V_GSは主に現在の大きさを決定します。この属性により、NMOはデジタルスイッチングアプリケーションに非常に適しており、アンプデザインの定電流源として。
電力管理回路設計のために、これらのNMOS特性により、エンジニアはトランジスタの状態を細かく調整できます。V_GSがV_THを上回るようにすることにより、トランジスタが効果的にアクティブ化され、スイッチング効率を最適化し、活性化段階でエネルギー損失を最小限に抑えます。
NMOSトランジスタの排水特性を調査する際に、ドレインソース電流(I_DS)と排水管電圧(V_DS)の間の相互作用がゲートソース電圧(V_GS)によって複雑に緩和されることがわかります。トランジスタの各動作領域は、さまざまな条件下で異なる動作を示します。

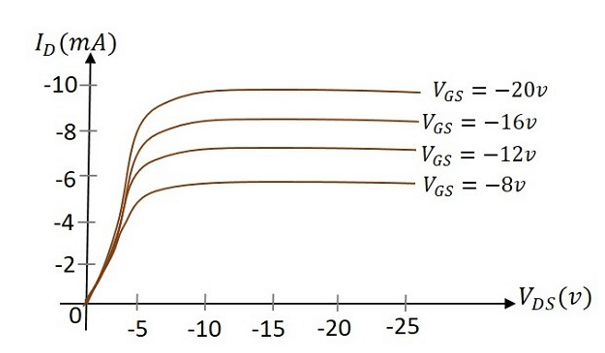

図3:NMOの排水特性
トランスファーカーブに転向する(しばしば転送特性曲線と呼ばれる)は、一定のV_Dを想定して、I_DSとV_GSの間のダイナミクスを描写します。この曲線はグラフィカルな表現として機能し、NMOSトランジスタのカットオフ状態から飽和への旅をたどります。当初、カットオフ領域では、V_GSがしきい値電圧(V_TH)を下回ると、I_DSが最小限であり、トランジスタの非アクティブ状態を示しています。V_THを超えると、I_DSの急激なエスカレーションが続き、非導電性状態から導電性状態への移行がマークされます。V_GSが上昇し続けると、トランジスタは飽和点に達し、I_DSが安定し、この状態の電流出力のプラトーを示しています。

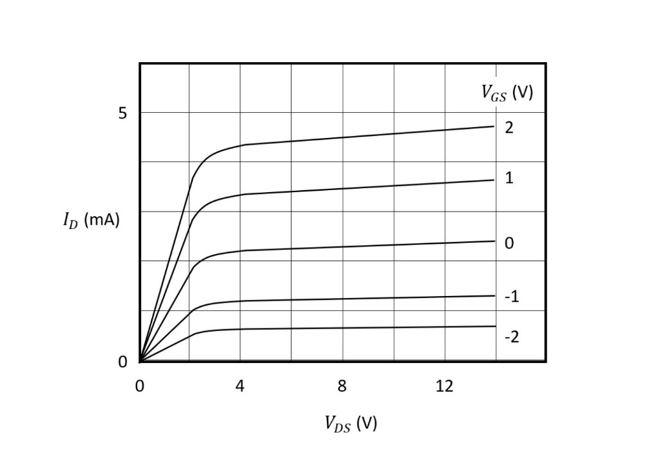

図4:NMOSの転送曲線
P-Channel Depletion-Mode MOSFET(PMOS)は、特に電圧制御と伝導挙動に関して、拡張モードMOSFETとは大幅に異なる特性を示します。特に、枯渇モードPMOは、伝導を開始するために特定のゲート電圧を必要とする強化モードMOSFETとは対照的に、外部ゲート電圧がない場合でも本質的に導通します。
この構成では、枯渇モードPMOSのソースは通常、回路の正の供給に接続されますが、ドレインは負荷に接続され、負の供給または地面に伸びています。このセットアップにより、正しい電流フローが保証されます。このタイプのMOSFETの制御メカニズムは、ゲート電圧の適用に依存しています。トランジスタを非アクティブ化するためのソース電圧を超える正のゲート電圧が必要です。ゲートとソースの間に電圧の違いがないため、枯渇モードPMOはオンのままです(V_GS = 0)。デバイスをオフにするには、ゲート電圧がソース電圧を上回るため、バイアスを逆転させ、内部の導電性チャネルを縮小し、それにより電流の流れが減少する必要があります。したがって、トランジスタの導電率はゲート電圧に直接関連しているため、効果的な制御を維持するために、ドレイン電圧をソース電圧よりも常に低くする必要があります。
「オン」状態にデフォルトする枯渇モードPMOの固有の能力は、制御信号の非存在下で電力の連続性を維持することが重要である回路安全および障害検出システムのアプリケーションに最適です。さらに、これらのMOSFETは、アナログ回路の定電源または荷重として効果的に使用でき、電力管理と信号条件付けに安定した電流出力を提供します。ただし、設計者は、静電放電に対するトランジスタの感受性を考慮し、損傷を防ぐために適切な保護を実施する必要があります。不可逆的なトランジスタの損傷を防ぐために、最大ゲートソース電圧(V_GS(MAX))および最大排水管電圧(V_DS(MAX))仕様に従う必要があります。
図5:Pチャネル枯渇モードMOSFET(PMOS)
P-Channel Mosfets(PMOS)は、さまざまな動作状態で異なる電気挙動を示します。デバイスの排水特性と転送曲線を調べるときに、これらの動作を理解します。
ドレイン特性曲線は、ドレインソース電圧(V_DS)が異なるゲートソース電圧(V_GS)レベルで変化するにつれて、ドレンソース電流(I_DS)がどのように変化するかを概説します。この曲線は、本質的に異なる電圧条件に対するトランジスタの応答を示しています。
オフ状態では、ゲートソース電圧(V_GS)が特定のしきい値(V_TH)を超えると、Pタイプチャネルは効果的に形成されず、最小電流またはI_DSがゼロに近づきます。これは、V_GSが負であるが、負のしきい値(V_TH)を超えるのに十分ではない場合に発生します。
V_GSがよりネガティブになり、V_THを下回ると、PMOSは実施を開始します。このフェーズは線形またはオーム領域と呼ばれ、V_DSが増加するとI_DSも増加します。ここでは、PMOSは可変抵抗器のように機能します。

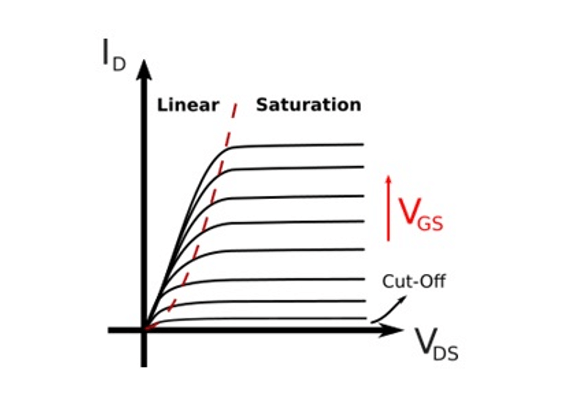

図6:PMOの排水特性
V_DSの絶対値がV_GSとV_THの絶対差を超えると、PMOSは飽和領域に入ります。ここでは、I_DSが安定し、V_DSがさらに増加すると停止します。このプラトーは、内部チャネルがこれらの条件下で最大限に枯渇し、電流のさらなる増加を制限するために発生します。
トランスファーカーブは、V_DSが一定の場合、I_DSがV_GSでどのように変化するかを示すことにより、排水特性を補完します。この曲線は、さまざまな動作条件下でのPMOの挙動を予測できます。
操作的に、V_GSがしきい値V_THを上回っている場合(PMOSは負のV_TH値で動作することを考慮して)、トランジスタは非伝導のままで、電流はカットオフ領域を表すほぼゼロです。V_GSをより負の領域に減らすと、導電性チャネルがトランジスタの表面に形成され始めると、I_Dが増加します。
V_GSのさらなる減少により導電率が向上し、I_DSが上昇し続けます。最終的に、V_GSを特定のポイントを超えて減らすことはI_DSを増加させず、飽和領域への侵入を示します。この地域では、チャネルが完全に枯渇しているため、V_GSのさらなる減少は現在の流れに影響を与えません。ここで、I_DSは主にV_GSによって制御されており、チャネル飽和によるPMOS応答の制限を示しています。
図7:PMOSの転送曲線
Enhancement-Mode MOSFET(E-MOSFETS)には、半導体基質の上に高度に絶縁されている酸化物層を含むユニークなゲート構造があります。この構成により、通常、Megaohms(MΩ)からGigaohms(Gω)に及ぶ非常に高い入力インピーダンスが得られます。このような高インピーダンスにより、これらのトランジスタは入力電流がほとんどなく動作し、高性能スイッチと信号アンプの理想的な候補になります。
拡張モードMOSFETを制御するには、ゲートとソースの間に電圧を適用する必要があります。このセットアップにより、電流がゲートを直接流れる必要性がなくなり、最小限の電力を消費する操作が可能になります。したがって、この効率的な電力制御により、拡張モードMOSFETはバッテリー駆動のデバイスに特に適しています。
エンハンスメントモードMOSFETの優れた属性の1つは、高速スイッチング機能、最小負荷能力と強力な電圧ゲインの製品です。これらのプロパティにより、デジタルサーキットや高周波アプリケーションで非常に貴重なものになり、迅速なデータ処理と送信が促進されます。
内部的には、拡張モードMOSFETは、逆条件中に伝導を可能にするボディダイオードを統合し、電力管理と保護設計に多様性の層を追加します。ただし、この機能には、逆伝導が望ましくない状況で特定の設計調整が必要になる場合があります。
実際のアプリケーションでは、拡張モードMOSFETのパフォーマンスと効率は、その抵抗によって大きく影響されます。この抵抗は、トランジスタの物理的なサイズと設計だけでなく、印加されたゲート電圧にも依存します。さらに、これらのトランジスタの小型化機能により、マイクロプロセッサやメモリチップなどの密な回路設計への統合に特に適しています。
ただし、高密度の統合は、特に熱管理に関しては、独自の課題セットももたらします。コンパクトな空間での高さの電力と電力を処理すると、熱応力が増加する可能性があります。これらの問題を軽減し、継続的なパフォーマンスと信頼性を確保するには、ヒートシンクなどの効果的な熱管理ソリューションを実装することが重要です。
独自の電気的特性と実用的な利点により、拡張モードMOSFETは最新の電子設計において極めて重要な役割を果たします。モーター制御システムや電源の切り替えから、コンピューターや通信機器などのより複雑な構成まで、さまざまな環境で使用されており、幅広いさまざまな適用性を示しています。
拡張モードのMOSFETは、入力インピーダンスが高く、消費電力が低いため、さまざまなアプリケーションで好まれています。これらの特性は、電子設計効率の高い電子設計の重要性を示しています。そこでは、電流ではなく電圧で制御する必要があるタスクで優れており、従来の双極接合トランジスタ(BJT)よりも優れたエネルギー効率を提供します。
回路設計では、拡張モードMOSFETが基本的な切り替えを超えて役割を果たします。大幅に負荷や信号の変更なしでソースデバイスに直接接続する能力があるため、これらはアンプ回路にあります。これは、オーディオと信号の増幅にとって非常に重要です。内部容量性効果に対する非常に低い感度により、これらのMOSFETは高周波信号を正常に処理できるようになり、ワイヤレス通信と高速デジタル回路の不可欠な部分になります。
電力管理のために、拡張MOSFETは異なるパワーフレームの強力な電力スイッチとして機能します。それらは電気の流れを調節し、それにより無駄な電気を減らし、熱出力を減らします。これらのトランジスタは、信頼性の高い調整可能な出力を必要とするDC-DCコンバーターなどの複雑な電力変換システムを構築するための基礎でもあります。
拡張モードMOSFETは、信号変調にも使用され、特定の通信プロトコルと要件に準拠するために電子信号の強度と形状を変更します。
正しいエンハンスメントモードMOSFETを選択するには、最大排水電流(I_DS)、最大排水管電圧(V_DS)、および最大ゲートソース電圧(V_GS)のいくつかの重要なパラメーターを徹底的に評価する必要があります。これらの基準に基づいてMOSFETを選択すると、安全な動作範囲内で動作し、回路のパフォーマンス仕様を満たすことが保証されます。
ただし、拡張モードMOSFETは静電放電(ESD)に非常に敏感であり、損傷を防ぐために製造、テスト、および設置中に慎重に処理する必要があります。この保護には、通常、骨材と機器の使用が含まれます。
Enhancement-Mode MOSFETを使用する場合、熱管理はもう1つの重要な考慮事項です。効果的な冷却措置(ヒートシンクの使用、PCBレイアウトの最適化、適切なエアフローの確保など)。これらの戦略は、MOSFETの寿命を延ばすだけでなく、電子アセンブリの全体的な安定性と信頼性を高めます。

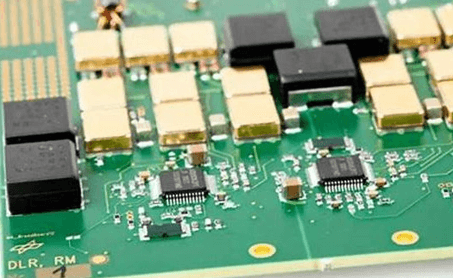

図8:拡張モードMOSFETアプリケーション
テクノロジーの進歩と電子デバイスがより高いパフォーマンスと低電力消費に向かって移動するにつれて、さまざまな条件下で最適なパフォーマンスを維持するために、設計およびアプリケーションの段階で複数の要因に対処することが重要です。エンハンスメントモードMOSFETは、高入力インピーダンス、低消費電力、高速スイッチング機能、および小型化機能で知られており、効率的で信頼できる電子システムの構築の重要な部分です。MOSFETの電気性能、熱特性、および静電感受性は、回路設計プロセス中に慎重に考慮する必要があります。この包括的なアプローチにより、設計は必要な仕様を満たすだけでなく、さまざまな動作環境に耐えることができ、それにより安定性と信頼性が向上することが保証されます。
よくある質問[FAQ]
1. e-mosfetとは何ですか?
e-mosfetという用語は、拡張モード金属酸化物半導体フィールド効果トランジスタの略です。このタイプのMOSFETは、ドレイン端子とソース端子の間に導電性チャネルを作成するためにゲート端子に正の電圧を必要とするため、拡張モードと呼ばれます。
2. d-mosfetとe-mosfetの違いは何ですか?
e-mosfetでは、デバイスがデフォルトの状態にある場合、ソース端子とゲート端子の間に導電性チャネルはありません。対照的に、d-mosfet(枯渇モードMOSFET)は、最初からソースターミナルとゲート端子の間に導電性チャネルを持っています。
3. MOSFETは、拡張モードMOSFETとどのように異なりますか?
拡張モードMOSFETでは、チャネルは最初に存在しません。ゲート端子のしきい値電圧よりも大きい電圧を適用することにより形成されます。一方、枯渇モードMOSFETでは、チャネルは製造プロセス中に永続的に作成されます(ドーピングを通じて)。
4.拡張モードと枯渇モードの違いは何ですか?
ほとんどの回路では、拡張モードMOSFETをアクティブにするには、ゲート電圧をドレン電圧に向かって引っ張ってオンにすることが含まれます。逆に、枯渇モードMOSFETは通常、ゼロゲートソースの電圧で走行します。このようなデバイスは、たとえば枯渇-Load NMOSロジックなど、ロジック回路のロード「抵抗」として使用されます。
5.強化モードで使用できるトランジスタのどのタイプですか?
MOSFETは、拡張モードで動作するように設計された唯一のタイプのトランジスタです。この設計により、MOSFETは、パワーアンプ、スイッチ回路、電圧調整器など、さまざまなアプリケーションで使用できます。
