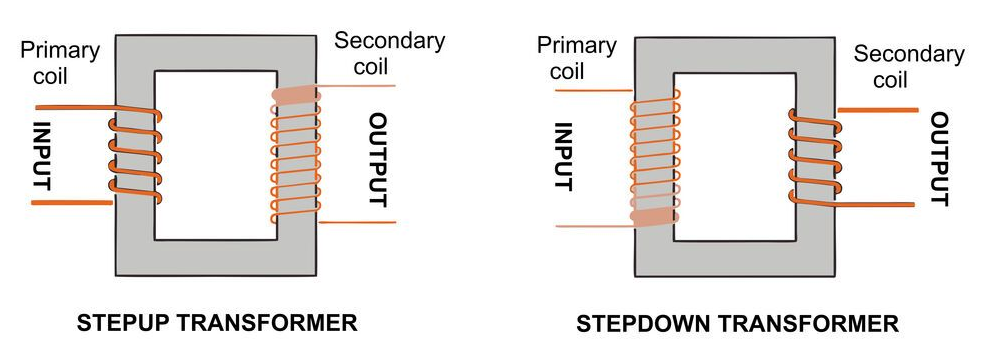

ステップアップとステップダウントランスについて知っておくべきすべて

変圧器は、送電と流通において重要であり、電気システムをスムーズかつ安全に動作させます。電力の送信と使用のニーズに合わせて電圧レベルを調整します。これにより、エネルギーを節約し、ネットワーク全体の安全性が向上します。この記事では、ステップアップとステップダウントランスの重要な仕事、それらがどのように機能するか、使用されているもの、および科学を操作の背後にある科学を詳しく見ていきます。これらの変圧器を理解することで、大規模な電力グリッドから小さな電子ガジェットまで、それらがどれほど有用であるかを見ることができます。

カタログ

ステップアップとステップダウントランスの理解

トランスは、電圧レベルを調整して、さまざまな段階の送電と使用段階に合わせて電圧レベルを調整するために使用されます。それらは、生成源で電圧を上げるのに役立ち、消費ポイント近くでそれを減らします。このプロセスは安全性を向上させ、エネルギー損失を減らし、標準の機器が効率的に動作できるようにします。

ステップアップトランスは、入力から出力まで電圧を上げます。これは、セカンダリコイルがプライマリコイルよりも多くのワイヤターンを持っているために起こります。ターン数が多いほど、二次側の電圧が増加します。この構成は、特に長距離のパワートランスミッションに役立ちます。電圧が高いということは、同じ量の電力を供給するために必要な電流が少ないことを意味します。これにより、ワイヤの熱が失われるエネルギーを減らすことができます。目標は、発電所から都市や産業センターまで、広範囲にわたって電気を効率的に移動させることです。

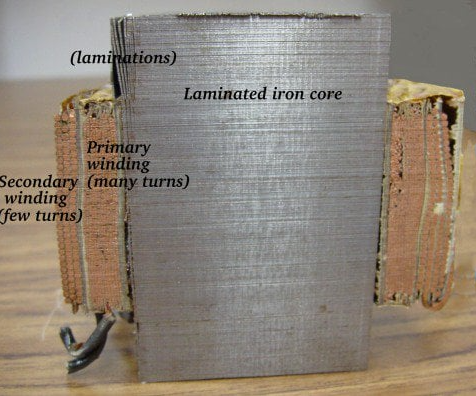

図2。一次および二次巻線を示すトランス断面

ステップダウントランスは反対のことを行います。電圧を低下させて、消費の時点で安全で使用可能にします。この設計では、プライマリコイルにはセカンダリコイルよりも多くのターンがあります。コイル巻線の違いは、出力側の電圧を低下させます。電圧が低下すると電流が増加するため、セカンダリコイルはより多くの電流を運ぶ必要があります。このため、セカンダリは厚いワイヤーを使用しており、過熱せずにより高い電流を処理できます。一方、電流が少ないプライマリコイルは、より薄いワイヤを使用できます。

トランスの可逆性とその実際の影響

トランスはどちらの方向にも動作できます。交互の電流（AC）がプライマリの代わりに二次巻線に供給される場合、トランスはその機能を逆転させることができます。電圧（ステップアップ）を増加させるために構築されたユニットは、代わりにそれを減らすことができます（ステップダウン）、逆も当てはまります。

設計は可逆的な使用に影響します

この可逆性はトランス動作の物理学に組み込まれていますが、実際のパフォーマンスは、変圧器が元々設計された方法に大きく依存します。コイルの数、ワイヤーの種類、および断熱材の数はすべて、予想される入力条件と出力条件に基づいて選択されます。トランスを逆に実行しても、これらの物理的特性は変わりません。たとえば、電圧を上げるように設計された変圧器は、より低い電流を処理するために一次側に薄いワイヤを持つ場合があります。あなたがそれを逆転させると、同じコイルがより高い電流を運ぶ必要があり、慎重に管理されないと容量を超える可能性があります。

評価された制限を無視するリスク

定格制限の外側に変圧器を使用すると、通常または逆操作があるかどうかは、過熱、効率の低下、または故障さえ発生する可能性があります。これは、予期しない役割で直面する可能性のある電圧応力に対して断熱が評価されていない場合に特に当てはまります。物理的なレイアウトも重要です。巻線が間隔を空けてサポートする方法は、熱放散と電気の安全性に影響を与える可能性があります。

トランスを逆に使用する前に確認します

変圧器の動作を逆にする前に、新しい入力条件と出力条件がシステムに過負荷にならないことを確認することは便利です。これは、電圧と電流レベルの両方が各巻線が安全に処理できるもの内にとどまることを確認することを意味します。逆の使用が変圧器の定格仕様内にまだ該当する場合、安全かつ効果的に機能する可能性があります。

標準変圧器の標識

トランスシステムでは、各巻線の明確なラベル付けは、適切な設置と安全な動作に役立ちます。一貫した命名規則は、配線中の間違いを回避し、トラブルシューティングを簡素化し、予想どおりに機器が実行されるようにするのに役立ちます。

変圧器巻線には、電圧レベルを示す標準的なプレフィックスが付いています。「H」プレフィックスは高電圧巻線を指し、「X」のプレフィックスは低電圧のプレフィックスをマークします。

•トランスがある場合 ステップ電圧を下げます、高電圧巻線（H1、H2などとマークされた）は、通常、電源からの電力を受け入れる主要な側面です。

•そうであれば ステッピング電圧を上げます、高電圧巻線は二次側になり、負荷に電圧が増加します。

一方、低電圧巻線には「x」ラベル（x1、x2など）があります。これらは、電圧が低い変圧器の側面を表します。

•ステップダウントランスでは、「X」端子がセカンダリー上にあり、家や企業に出力を提供します。

•ステップアップのセットアップでは、「X」側は、増加する前に電源が入る場所です。

このラベルシステムは、変圧器のどの側面が回路のどの部分に接続するかをすばやく識別するのに役立ちます。

数字は極性と方向を意味します

各ラベル（H1、H2、X1、X2など）には、端子の位置と極性を示す数が含まれています。これらの数値は単なる識別子ではありません。これらは、トランスが正しい位相関係で接続されていることを確認するのに役立ちます。

複数の変圧器または相を含むシステムでは、正しい極性が特に重要です。1つの端子でさえ誤解すると、位相アラインメントを破壊したり、電圧の不均衡を引き起こしたり、機器の損傷を引き起こす可能性があります。たとえば、並列変圧器のセットアップまたは3相システムでは、H1からH1、X1からX1などの端子シーケンスを一致させることは、同期したパワーフローを維持し、破壊的な干渉を回避するのに役立ちます。

フィールドで使用するラベルを配置します

変圧器の設置中は、これらのラベルを慎重に読んで追跡する必要があります。接続が行われる前に、各巻線の指定は、システム内の変圧器の関数に対して検証する必要があります。これは、より大きな多相構成の一部として電圧を上または下に踏み込んだか、動作するかどうかです。

適切な接続を行うと、高電圧と低電圧の側が全体的な電気システムと正しく整列することが保証されます。それを間違えると、パフォーマンスの低下、電気障害、または危険な条件さえも発生する可能性があります。適切なラベル付けは単なる利便性ではありません。これは、あらゆる配電のセットアップで長期的な信頼性、安全性、効率性を確保するための危険な部分です。

ステップアップとステップダウントランスの役割

変圧器は、最新の電気システムの基本的なコンポーネントです。彼らの主な仕事は、直接的な物理的な接続なしに、2つのコイル（巻線が覆われた巻線）間に電気エネルギーを移動することです。これは、磁場を使用してエネルギーを片側から他方に移動する電磁誘導を通じて行われます。

このプロセスの重要な利点の1つは、自然に権力を節約することです。入っている電力の量は、出てくるものと同じであり、わずかな損失を差し引いています。この関係は、式で定義されます p = vi、 どこ p 権力の略、 v 電圧です 私 現在です。電圧が増加すると、電力を一定に保つために電流が減少する必要があり、同じ動作が逆になります。このバランスをとる行為により、トランスは電圧レベルを調整しながら、必要な電力を供給することができます。

図3.モータージェネレーターは、変圧器の基本原理を示しています

トランスが開発される前に、より機械的な方法を使用して電圧調整が行われました。共有シャフトを使用して、モーターを発電機にリンクできます。モーターは発電機を回転させ、機器の構築方法に基づいて、あるフォームから別のフォームに電力を変換します。これらのシステムは、早期の配電セットアップで一般的でした。その時代の図は、回転部品のある大型機械を示しており、多くの場合、部屋全体を占有しています。この方法は機能しましたが、明確な欠点がありました。

なぜモーター/ジェネレーターシステムが好まれなくなったのですか？

モーター/ジェネレーターセットなどの機械セットアップは、最新の変圧器よりもはるかに効率的でした。平均して、彼らは90％未満の効率で動作しました。これは、可動部の摩擦、熱、および機械的抵抗が失われたエネルギーによるものでした。設計のため、これらのマシンは定期的なメンテナンスが必要でした。ベアリングは摩耗し、シャフトはアライメントが必要であり、振動は長期的な損傷を引き起こす可能性があります。それらのサイズと複雑さは、より小さなまたはより近代的な施設に設置することを困難にしました。電力システムがよりコンパクトで要求が厳しくなるにつれて、これらのかさばるシステムはそれほど実用的ではなくなりました。

トランスフォーマーはどのようにゲームを変えましたか？

トランスは、よりクリーンでより効率的なソリューションを提供しました。それらは電磁誘導を介して動作し、可動部品がないため、摩耗する傾向がはるかに少なく、最小限の維持費を必要とします。最新の変圧器は通常、95％以上の効率で動作します。電源ステーション、変電所、電話充電器などのデバイス内部など、電気ネットワークに統合するのは小さく、軽く、より簡単です。シンプルでソリッドステートデザインは、故障が少なく、サービス寿命が長くなることを意味するため、今日のほとんどの電圧変換タスクよりも好ましい選択肢になります。

モーター/ジェネレーターセットはまだ重要です

トランスはほとんどの電圧関連の役割を引き継いでいますが、変圧器が不足している特定の状況ではモーター/発電機セットがまだ使用されています。たとえば、交互の電流の頻度（たとえば、航空システムの60 Hzから400 Hzまでの頻度を変更する必要がある場合）は、変圧器だけではできません。ただし、モーター/発電機セットはできます。また、ACをDCに変換する場合、またはその逆にも役立ちます。現代の電子機器は現在、半導体デバイスでこれを処理しますが、モーター/発電機システムは、高出力または特殊な産業環境で生存可能なままです。別のニッチの使用は、運動エネルギー貯蔵です。一部のシステムでは、モーター/ジェネレーターセットに接続されたスピニングフライホイールは、エネルギーを機械的に保存し、短時間の電源中断中にリリースし、バックアップジェネレーターが引き継ぐまでシステムをオンラインに保ちます。

ステップアップおよびステップダウントランス操作

ステップアップとステップダウントランスがどのように機能するかを理解するために、コイルがインダクタンスにどのように影響するか、そしてインダクタンスが電圧変換にどのように影響するかをよく見るのに役立ちます。実際には、変圧器は電磁界とコイルの物理的構造との関係に依存しています。コイル内のターン数を調整することにより、デバイス全体で電圧がどのように変化するかを正確に制御できます。

スパイスのような回路シミュレーションツールは、これらのダイナミクスをモデル化するためによく使用されます。これらのプラットフォームを実質的に実験することで、変圧器の電圧、電流、効率に異なるターン比またはコア材料がどのように影響するかを示します。この種のモデリングは、実際に使用するために変圧器を構築またはトラブルシューティングするときに重要です。

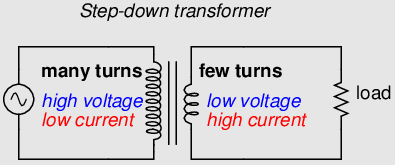

図4。ステップダウントランス（多くのターンフーターン）

主要な巻線に10,000人のヘンリーのインダクタンスがあり、セカンダリーが100人のヘンリーズのインダクタンスを持っている変圧器があるとしましょう。これにより、100：1のインダクタンス比が作成されます。電圧変換はターン比に直接リンクされているため、この例は電圧で10：1のステップダウンになります。

さらに分解するために、コイルのインダクタンスはこの方程式によって決定されます。

l =（n²×μ×a） / l

どこ：

• l ヘンリーズのインダクタンスです

• n コイルのターン数です

• μ コア材料の透過性です

• a コイルの横断面積です

• l 磁気経路の平均長です

この式は、ターン数の平方とともにインダクタンスが増加することを示しています。ターン数を2倍にすると、インダクタンスが4倍に増加します。コイルを同一のコア材料とジオメトリと比較する場合、インダクタンスの変化は、ほぼ完全にターン数の違いによるものです。

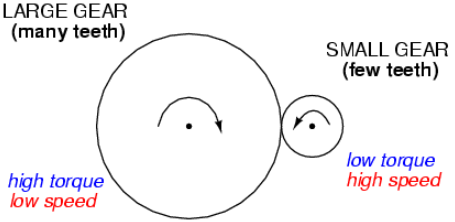

図5。ギアアナロジーで変圧器の動作を視覚化します

機械式ギアシステムのような変圧器を考えることができます。ギアを小さくする大きなギアは、より速い動きをしますが、トルクが低くなります。同様に、ターンが少ないコイルと相互作用する多くのターンを持つコイルは、電圧と電流レベルを変化させます。ステップダウントランスは電圧を低下させますが、力を速度を取引するギア比と同様に、電流を増加させます。

トランスの使用

変圧器は、電気が流れるほぼすべてのセクターで使用されます。発電所からポケットサイズのデバイスまで、特定のニーズに合わせて電圧を調整するために必要なタスクを実行します。

パワートランスミッション

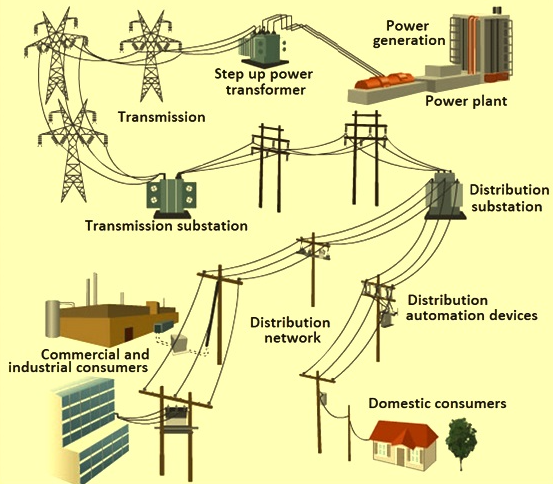

図6。パワートランスミッション

大規模な電力システムでは、変圧器は、発生した場所から使用されている場所に電気を効率的に移動するのに役立ちます。発電所では、電圧を非常に高いレベルに増やします。数十万ボルトです。この高電圧伝送は、熱が長距離電力線を通過する間、熱が失われるエネルギーを減らします。都市、町、近所に近い、トランスフォーマーは逆になります。彼らは地元の流通のために高電圧をより安全なレベルに低下させ、家や企業にとって使用可能にします。これらのステップアップとステップダウンプロセスがなければ、長距離電力供給は実行可能または安全ではありません。

家電

図7。家電

テレビ、コンピューター、電話の充電器など、日常の電子機器の内部は、小さな変圧器が大きな役割を果たします。これらのデバイスは、低電圧で動作するように設計されていますが、壁のコンセントははるかに高いレベルを供給しています。デバイス内の変圧器は、敏感なコンポーネントが処理できるより安全なレベルに着信電圧を減らします。このステップダウンプロセスがなければ、高電圧は回路に損傷を与えたり、安全リスクを引き起こす可能性があります。この電圧制御は、コンシューマーエレクトロニクスが何年も確実に動作できる理由の1つです。

オーディオ機器

図8。オーディオ機器

オーディオエンジニアリングでは、トランスがデバイス間でオーディオ信号の渡される方法の管理に役立ちます。彼らは信号レベルを調整し、マイク、ミキサー、アンプなどの機器間のインピーダンスに合わせます。この微調整は、信号損失と歪みを防ぎます。インピーダンスが正しく一致すると、オーディオ信号はあるコンポーネントから次のコンポーネントにきれいに移動し、音質とボリュームを保存します。プロのサウンドシステムでは、この違いは、正確で忠実度の高いオーディオを提供するのに危険です。

高電圧システム

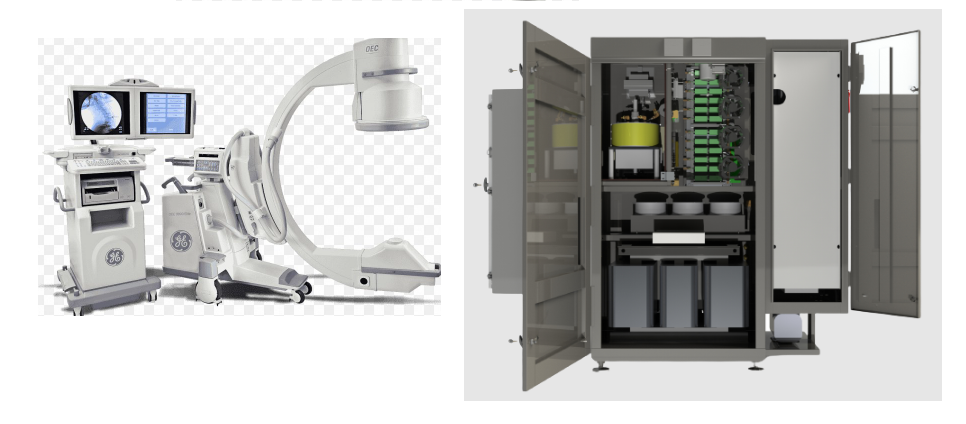

図9。高電圧システム

一部のマシンは、機能するために非常に高い電圧が必要です。X線機などの医療機器や、マイクロ波発電機などの産業用ツールは、ステップアップトランスに依存してこれらの電圧を生成します。これらの設定では、トランスは高電力レベルを安全かつ効率的に処理するように構築されています。彼らは、電圧だけでなく熱と断熱の要件も管理するように慎重に設計されており、高需要の環境でのパフォーマンスと安全の両方を確保しています。

通信およびアナログシステム

図10。通信およびアナログシステム

トランスは通信システムでも使用されます。多くのアナログおよび通信回路では、最小限の損失または反射で信号を転送するには、コンポーネント間のインピーダンスと一致する必要があります。インピーダンスが不一致になると、信号の一部が跳ね返り、全体的な伝送を弱めることができます。変圧器は、回路セクション間のインピーダンスのバランスをとることでこれを修正し、より明確な通信とより良いデータの整合性を可能にします。

ステップアップトランスとステップダウントランスの比較

特徴	ステップアップ トランス	降圧 トランス
コイルターン	プライマリコイルなどのターンが少なくなります セカンダリコイルを回します。	プライマリコイルの方が多く、より少ない セカンダリコイルで。
電圧出力	入力から出力への電圧を増加させます。 長距離送電に使用されます。	電圧を安全なレベルに減らします 家と電子機器。
現在の動作	電圧の増加は減少します 電流、エネルギーの損失を最小限に抑え、伝送ラインでの過熱。	電圧の減少は増加します 電流、より厚いワイヤとより良い熱管理が必要です。
ユースケース	電力を送信する発電所 長距離。	電流、世帯 デバイス、および充電器。
メンテナンスのニーズ	低いため、メンテナンスが少なくなります 電流および減少した加熱。	より高いため、より多くのメンテナンスが必要です 電流、断熱材、および熱ストレス。

ステップアップとステップダウントランスの強度と制限

ステップアップトランスとステップダウントランスの両方は、電気エネルギーの管理に積極的ですが、それぞれに独自の利点と課題があります。これらの変圧器が実際の状況でどのように機能するかを知ることで、長期的なパフォーマンスとメンテナンスのための仕事と計画に適した状況を選択することができます。

ステップアップトランス

利点

• 送電のクイックスタート - ステップアップトランスは、電力供給プロセスの開始時によく使用されます。それらは電圧を急速かつ効率的に増加させ、高電圧ライン全体で長距離伝送のために電気を準備します。このクイック電圧ブーストは電流を減少させ、電気が移動するにつれてエネルギー損失を最小限に抑えるのに役立ちます。

• エネルギー移動の高効率 - これらの変圧器は、エネルギー損失がほとんどなく、低電圧を高電圧に変換するように設計されています。高電圧側の電流を減らすため、伝送ラインの抵抗加熱を下げるのにも役立ち、システム全体の効率が向上します。

• メンテナンスのニーズの低下 - 主要な側面の低電流を処理するため、ステップアップトランスは熱応力が少なくなります。これは、過熱や断熱材の故障に関する問題が少ないことを意味するため、一般に、高電流負荷を管理するトランスと比較して、メンテナンスが頻繁に必要です。

短所

• 過度の熱生成 - 重い負荷や高電圧環境で動作する場合、ステップアップトランスはかなりの量の熱を生成できます。これを管理するには、多くの場合、過熱を防ぎ、安定した性能を確保するために、オイルや空気ベースの冷却など、冷却システムが必要です。

• 大きなサイズと重量 - 電圧レベルが高いほど、断熱や故障を防ぐために、絡み合いの間のより厚い断熱材とより大きな間隔が必要です。この追加された断熱と設計の複雑さにより、より多くのスペースと構造的サポートが必要な、より大きくてかさばるユニットが得られます。

• ACのみの操作 - ステップアップトランスは、交互の電流（AC）でのみ動作します。それらは、直接電流（DC）に基づいてシステムで動作することはできません。これにより、追加の変換機器なしでDC駆動型またはハイブリッドシステムでのアプリケーションが制限されます。

ステップダウントランス

利点

• 長期的な耐久性 - ステップダウントランスは、一定の負荷と連続動作を処理するように構築されています。それらの内部コンポーネントは安定性のために設計されているため、家庭、企業、産業環境での長期的な日常的な使用のための信頼できる選択肢となっています。

• 生産コストとセットアップコストの削減 - より低い電圧レベルで動作するため、ステップダウントランスは通常、よりシンプルな設計を持っています。これにより、材料コストが削減され、製造、設置、保守がより手頃な価格になります。

• 幅広いアプリケーションの柔軟性 - これらの変圧器は非常に順応性があります。それらは、キッチンアプライアンスからオーディオ機器まで、幅広い消費者デバイスで一般的に使用されています。これは、高度な電子機器の安全で使用可能なレベルに電圧を削減する能力に感謝しています。

短所

• より頻繁なメンテナンス - 耐久性のために構築されていますが、ステップダウントランスはしばしば二次側に高い流れを運びます。これにより、加熱と機械的ストレスが大きくなります。つまり、部品はより速く摩耗することができます。障害や効率の低下を避けるために、定期的なメンテナンスチェックが重要です。

• DCシステムとの互換性 - ステップアップトランスと同様に、ステップダウンユニットは交互の電流でのみ動作します。整流器やその他の変換ツールとペアになっていない限り、DC回路では機能しません。これにより、システムにコストと複雑さを追加できます。

結論

ステップアップタイプとステップダウンタイプの両方を含む変圧器は、電気セットアップの便利で興味深い部分です。彼らは、私たちの家、企業、そして私たちが毎日使用しているガジェットを運営する電気の電圧を静かに調整します。この議論は、これらの変圧器の機能、その利点、およびさまざまな設定で対処する問題を強調しています。この知識で武装して、これらのアクティブなデバイスをより効率的に作成し、使用し、世話をすることができます。長距離伝送の電圧が増加する場合でも、安全に使用するための電圧を削減する場合でも、トランスはすべての人に電力を供給および保護するために使用されます。

よくある質問[FAQ]

1。ステップダウントランスはACまたはDCですか？

ステップダウントランスは、交互の電流（AC）で動作します。高電圧ACを電力線から家庭用電化製品や電子機器に適した低電圧に変換するように設計されています。コア関数はACに依存して、電圧変換を可能にする磁場を誘導します。DCは、変圧器の動作に必要なさまざまな磁場を生成しないため使用できません

2。家で使用されている流れはどれですか？

家は主に交互の電流（AC）を使用しています。これは、ACを異なる電圧に簡単に変換できるためです。これは、最小限の損失で長距離にわたって電気を輸送するのに役立ちます。通常、家庭用アウトレットはAC電力を供給し、ほとんどの家電製品、照明、暖房システムを搭載しています。

3.ステップアップトランスを逆にすることはできますか？

はい、ステップアップトランスを逆にして、効果的にステップダウントランスに変えます。これは、変圧器の物理的原理（磁気誘導）が対称的であるために可能です。入力と出力の側面を切り替えると、トランスは反対方向に電圧を変更し、上にする代わりに踏み込みます。

4。トランスは負荷なしで電力を使用しますか？

変圧器は、負荷の損失または鉄損失と呼ばれる負荷がなくても、いくらかの電力を使用します。これらの損失は、トランスのコアの交互の磁場によって引き起こされます。これにより、電流が誘発され、コア材料が加熱され、その過程で消費されます。ただし、これらの損失は一般に、変圧器の全負荷電力に比べて小さいです。
