バンドパスフィルターは、特定の範囲の周波数内で信号を通過させながら、その外側に落ちるものをブロックするように設計された電子回路の一種です。この範囲は、2つのカットオフポイント(1つの低いポイントと1つの高さ)で定義されます。下限以下または上限を超える信号は、急激に減少または排除されます。
周波数スペクトルのターゲットスライスのみを通過させることにより、フィルターはその範囲に属さない信号からの不要な干渉を防ぐのに役立ちます。この選択的な動作は、オーディオ処理、ワイヤレス通信、または機器など、ノイズやオーバーラップが多すぎるなど、クリーンで特定の信号に依存するシステムで深刻です。
バンドパスフィルターを作成するには、特定の順序で2つの基本フィルタータイプ(ローパスとハイパス)を組み合わせます。一緒に、彼らはより広い信号からあなたが望む周波数のみを抽出するように働きます。
プロセスは、ローパスフィルターから始まります。回路のこの部分は、特定のカットオフ周波数よりも高い信号を弱めたりブロックしたりし、低周波のみが通過できるようにします。この段階では、ターゲット周波数帯域と低い不要な信号の両方がまだ存在します。
次に、信号はハイパスフィルターに流れます。このコンポーネントは、ローパスフィルターが許可されているが、それでも必要な範囲の外側にある低い周波数を削除します。残っているのは、中央のセクションです。2つのカットオフポイントの間にある周波数の帯です。
この段階的なフィルタリングは、元の信号を特定の範囲内の周波数のみに狭めます。その結果、オーディオチューニング、通信、センサーシステムなど、特定の周波数のバンドのみが有用なアプリケーションに合わせて調整されたクリーンな出力が得られます。

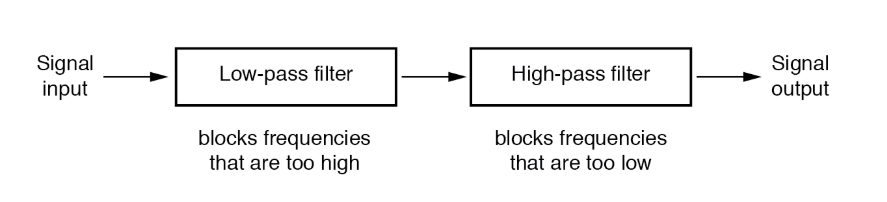

図2。バンドパスフィルターのシステムレベルブロック図
図はこのセットアップを視覚化するのに役立ちますが、コアのアイデアはシンプルです。1つのフィルターが上部からトリミングされ、もう1つのフィルターが下からトリムがあり、残っているのは必要なバンドです。
バンドパスフィルターを構築する簡単な方法は、直列に接続された2つの単純なRC(抵抗器)回路を使用することです。このセットアップでは、1つのローパスフィルターに続いて1つのハイパスフィルターが使用されます。一緒に、彼らは、高すぎるまたは低すぎる信号を減らしながら、中距離周波数の特定のバンドのみを通過できるようにします。

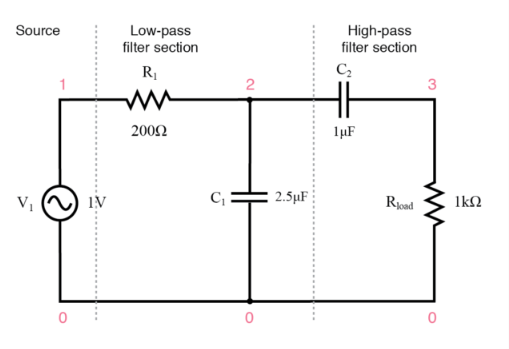

図3。静電容量のバンドパスフィルター

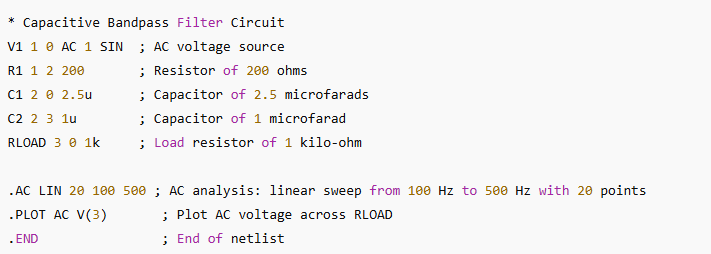

フィルターは2つの段階で構築されています。最初の段階は、抵抗器とコンデンサで作られたローパスフィルターです。具体的には、2.5マイクロファラドコンデンサ(C1)で直列に接続された200オーム抵抗(R1)です。このステージは、特定のカットオフポイントよりも高周波信号を減らします。
2番目の段階は、1ミクロファラドコンデンサ(C2)と1キルーム荷重抵抗(Rロード)を使用して構築されたハイパスフィルターです。回路のこの部分は、カットオフしきい値を下回る低周波コンポーネントを除去します。これら2つのステージを連続して配置することにより、回路はパス帯域を作成します。これは、目的のミッドレンジ周波数のみが残る領域です。
このプロセスは、入力に1ボルトAC信号が適用されるときに始まります。信号が最初の段階に入ると、ローパスフィルターは高周波成分をブロックします。残っているものには、より低い周波数とミッドレンジバンドが含まれます。ろ過された信号は、第2段階に移動します。ここでは、ハイパスフィルターが残りの低周波信号を削除します。最終出力は、両方のフィルターが信号を効率的に渡すことを可能にする特定の周波数を中心としています。

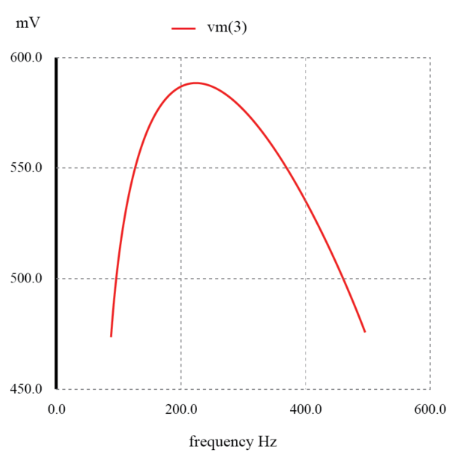

図4。容量性バンドパスフィルターの応答は、狭い周波数範囲内でピークにピークに達します
この構成では、フィルターを調整して、250 Hz前後の周波数を通過させながら、その範囲外の信号を急激に減衰させます。周波数応答グラフでそのパフォーマンスを表示すると、250 Hz近くの出力電圧に明確なピークが表示されます。このピークは、パスバンドの中心をマークし、狭い周波数範囲を分離するフィルターの能力を示しています。
インダクタベースのバンドパスフィルターは、入力信号から特定の周波数範囲を分離するもう1つの方法です。コンデンサベースのフィルターと同じ基本原理に従いますが、回路のレイアウトと動作はわずかに異なります。この設計では、回路はハイパスフィルターで始まり、ローパスフィルターで終わります。どちらもインダクタを使用して周波数応答を形作ります。

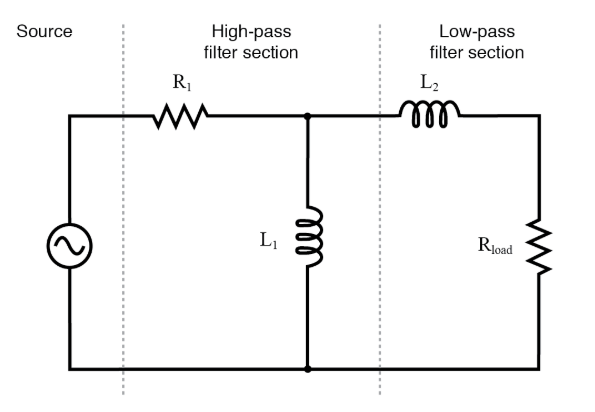

図5。誘導バンドパスフィルター
最初の段階はハイパスフィルターです。シリーズで接続された抵抗(R1)とインダクタ(L1)を使用します。回路のこの部分は、低周波信号をブロックし、より高い周波数が前進できるようにします。
次は、2番目のインダクタ(L2)と荷重抵抗器(Rロード)で構成されたローパス段階です。このセクションは反対のことを行います。高周波コンポーネントを減らし、特定の周波数以下の信号のみを継続できるようにします。2つのステージが順番に接続されている場合、組み合わせにより、ミッドレンジ周波数のみが通過できます。低すぎるものはすべて最初の段階でブロックされ、高すぎるものはすべて2番目でカットされます。
入力はAC信号で、最初にハイパスセクションに入ります。この時点で、抵抗誘導体の組み合わせの挙動により、低周波信号が抑制されます。ろ過された信号は、低パスセクションに流れ込み、残りの高周波成分が削除されます。残っているのは、2つのカットオフポイントで定義された範囲を中心とする周波数のバンドです。
バンドパスフィルターにはいくつかの形式があり、それぞれが異なる技術的および実用的なニーズに合わせて設計されています。フィルターの選択は、周波数制御がどれだけ正確であるか、信号増幅が必要かどうか、フィルターを使用するシステムの制限に依存します。

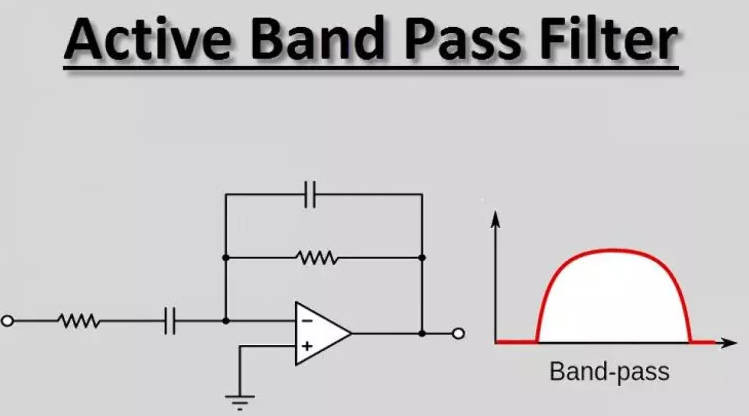

アクティブバンドパスフィルターは、抵抗器、コンデンサ、および時にはインダクタと組み合わせて動作アンプを使用します。パッシブ設計とは異なり、これらのフィルターは、希望の周波数帯域内の信号の強度を高め、外部のフィルターを抑制します。この二重関数(拡張と増幅)は、クリーン信号と追加のゲインの両方を必要とするシステムで一般的な選択肢を与えます。
これらのフィルターの動作は、標準の伝達関数を使用して説明できます。

ここで、Kは中心周波数(ω0)でのゲインであり、Qはパス帯域の狭いまたは幅の幅を定義します。

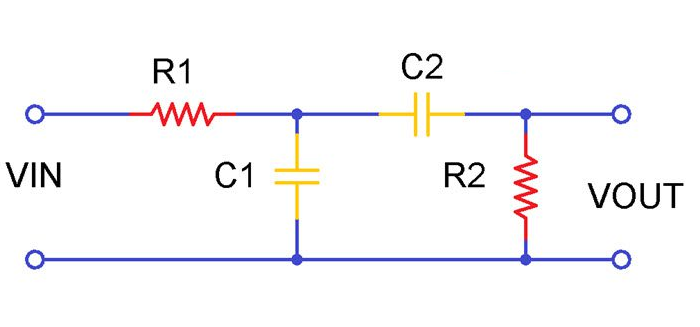

図7。パッシブバンドパスフィルター
これらのフィルターは、抵抗器、コンデンサ、インダクタのパッシブコンポーネントに完全に依存しており、外部の電源は必要ありません。それらのシンプルさと長期的な信頼性により、消費電力を最小限に抑え、信号ゲインが不要なシステムに最適です。
それらの応答は、単純化された転送関数によってモデル化できます。

この場合、kは信号のスケーリングを制御し、アクティブコンポーネントがないことはフィルターの受動的性質を反映します。

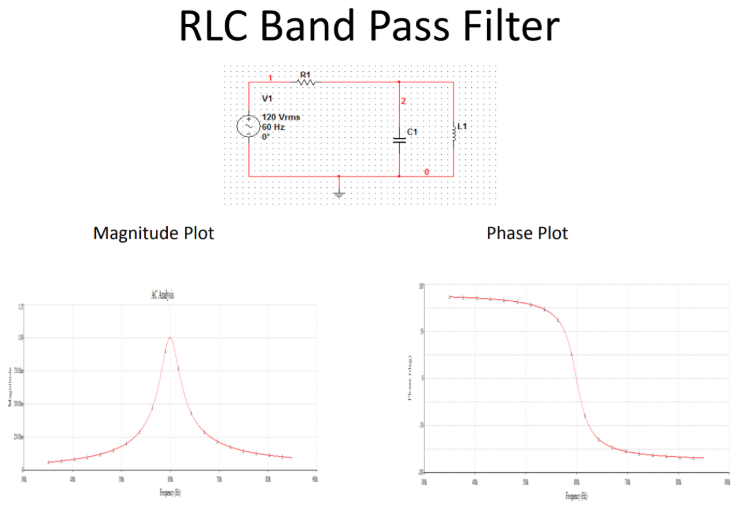

図8。RLCバンドパスフィルター
パッシブフィルターの一般的な形式であるRLCバンドパスフィルターは、抵抗器、インダクタ、およびコンデンサの組み合わせを使用します。これらのコンポーネントは、特定の周波数で共鳴するように配置されており、パス帯域の正確な調整を可能にします。RLCフィルターは、ラジオレシーバーや計装など、正確な周波数ターゲティングが有用なアナログ回路でよく使用されます。

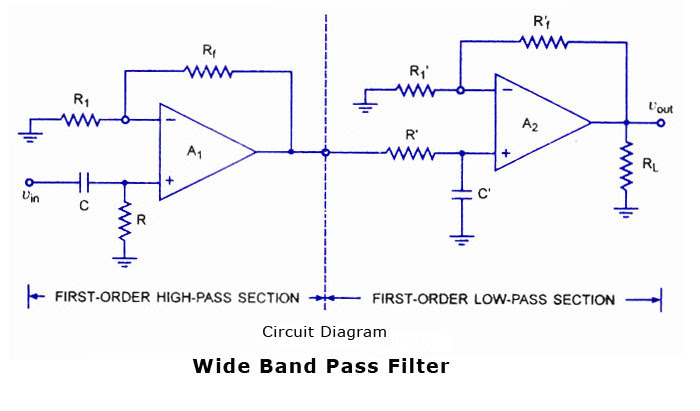

図9。ワイドバンドパスフィルター
ワイドバンドパスフィルターは、より広範な周波数を通過できるように設計されています。通常、よりシンプルで低次フィルターを順番に接続することにより構築されます。設計に応じて、パス帯域外の周波数の徐々に減衰を提供できます。たとえば、1次セクションは10年あたり約±20 dBでロールオフしますが、2次セクションは勾配を10年あたり約±40 dBに浸します。これらのフィルターは、オーディオイコライザーやブロードバンド通信デバイスなど、広範囲の周波数スペクトルにわたって柔軟性を必要とするシステムに適しています。

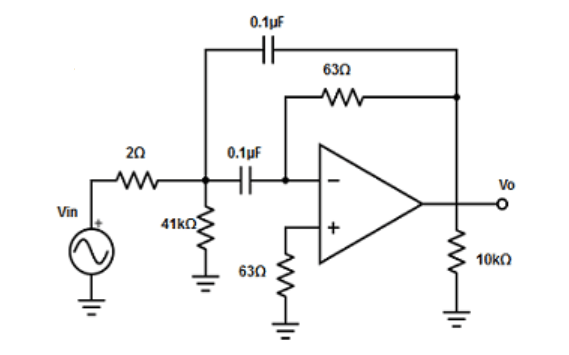

図10。狭いバンドパスフィルター
精度が危険な場合、狭いバンドパスフィルターが作用します。これらのフィルターは、スリムな範囲の周波数のみを通過し、他のすべてをブロックするように微調整されています。多くの場合、選択性を削減する複数のフィードバックパスまたはチューニングコンポーネントが含まれます。彼らの厳しい制御により、信号復調や混雑した通信チャネルの密接な間隔の周波数をフィルタリングするなどのアプリケーションに最適です。
バンドパスフィルターは、特に特定の周波数範囲内で分離またはクリーンアップする必要がある信号を使用する場合に、いくつかの貴重な利点を提供します。ただし、彼らのパフォーマンスには、設計と実装中に考慮しなければならないいくつかの課題があります。
バンドパスフィルターの主な強みの1つは、他のすべてをブロックしながら、必要な周波数のみを通過できることです。これにより、周囲のノイズからの干渉を減らすことにより、信号の品質を維持するのに役立ちます。これは、多くのシグナルが重複する環境での大きな利点です。
アクティブな設計では、これらのフィルターはパス帯域内の目的の周波数を増幅することもできます。この組み込みのゲインは、追加の回路を必要とせずに信号強度を維持するのに役立ちます。効率的なデザインのため、多くのバンドパスフィルターは、タイトなスペースに収まるほどコンパクトであり、最新の電子システムでの使用に最適です。
多くの場合、これらのフィルターは、キャリア信号を隔離するワイヤレス通信のような領域で見つけることができます。音質を改良するオーディオエンジニアリングで。医療機器では、正確な生物学的信号を検出します。そして、正確な周波数ターゲティングが必須であるレーダーシステムでは。
その有用性にもかかわらず、バンドパスフィルターにはいくつかの制約があります。それらは設定された周波数範囲内でのみ効果的に動作するため、フィルターは正確なアプリケーションのために慎重に設計する必要があります。適切な抵抗器、コンデンサ、またはインダクタの値を選択することは、小さな偏差でさえフィルターの動作をシフトし、パフォーマンスを低下させるため、危険です。
別の一般的な問題は、パス帯域の端の近くで発生します。信号がカットオフ周波数に近づくと、パスから停止への移行は完全ではありません。これにより、わずかな歪みや信号の明確性が失われる可能性があります。
高精度でフィルターを設計するには、回路の動作を深く理解する必要があり、多くの場合、高度な設計ツールが必要です。高性能または深刻なミッションシステムでは、これらのフィルターはプレミアムコンポーネントとより緊密な製造許容度を必要とする場合があり、コストと複雑さの両方を引き上げることができます。
バンドパスフィルターは、特定の周波数範囲内で信号を分離することにより、技術の多くの分野で使用されます。重要な周波数のみを維持しながら、不要な周波数を除外するこの機能により、明確さ、精度、または信号制御が必要なシステムで有用になります。
スマートフォン、Wi-Fiルーター、Bluetoothアクセサリなどのデバイスでは、バンドパスフィルターが各通信チャネルが割り当てられた周波数帯域内にとどまることを保証します。それらは、重複した信号間の干渉を防ぐのに役立ち、より明確なデータ送信とより安定した接続を可能にします。
サウンドシステムでは、バンドパスフィルターを使用して、オーディオを形作って改良します。それらは、イコライザー、スピーカークロスオーバー、トーンコントロール回路に表示されます。これらのフィルターは、特定の周波数のみを通過させることで、低音、ミッドレンジ、トレブルのバランスをとるのに役立ちます。
レーダーとソナーは、正確な信号検出に依存しています。バンドパスフィルターは、バックグラウンドノイズと無関係な周波数コンポーネントを削除し、ターゲットを反映する信号のみを残します。これにより、空気と水中の両方の環境での追跡、ナビゲーション、およびオブジェクトの検出の精度が向上します。
超音波やMRIなどのテクノロジーでは、画質は信号の明確さに大きく依存します。バンドパスフィルターは、これらのスキャンで使用される正確な周波数を分離することで役立ちます。これにより、干渉が軽減され、最終的な画像がシャープになります。これは、より正確な医学的診断に役立ちます。
ラボ機器は、多くの場合、ノイズを含む信号の組み合わせを扱います。バンドパスフィルターは、関連するデータのみを抽出します。これにより、物理学、化学、工学などのフィールドでより正確で再現可能な測定値をとることができます。
地震シフト、大気条件、またはその他の自然現象を追跡する機器は、バンドパスフィルターを使用して意味のある周波数帯域に焦点を当てています。これにより、無関係なバックグラウンドノイズを減らすことにより、地震や圧力の変化などの特定のイベントを特定するのに役立ちます。
バンドパスフィルターを創造的に使用して、音を形作ることができます。シンセサイザーのトーンを作成するか、特殊効果を設計するかにかかわらず、これらのフィルターは、サウンドスペクトルの一部を分離して特定の要素を強調または抑制し、芸術的表現を強化します。
地震の監視と分析では、特定の振動頻度を調べることが積極的です。バンドパスフィルターは、関心のある地震波を分離し、地動を解釈しやすく、早期警告システムの潜在的なパターンを特定しやすくします。
ECG(心電図)やEEG(脳波)などのシステムは、バンドパスフィルターを使用して、意味のある生物学的活動に対応する周波数範囲に焦点を当てています。これにより、他の信号からの干渉なしに心臓と脳の機能を監視できます。
適切に設計されたバンドパスフィルターでさえ、実際のサーキットで構築およびテストされると、パフォーマンスの問題に直面する可能性があります。典型的な問題領域を認識し、それらを修正する方法を知ることは、フィルターが意図したとおりに実行されるようにするのに役立ちます。以下は、あなたが遭遇する最も一般的な課題のいくつかと、それらを解決するための実用的な方法です。
アクティブなバンドパスフィルターでは、不安定性が予測不可能な出力信号または自立した振動でさえ現れることがあります。これは多くの場合、フィードバックループ内のゲインと位相関係の制御不良に起因します。ゲインが高すぎる場合、または位相マージンがきつすぎると、回路が不安定になる場合があります。
それを修正する方法は?
設計のゲインレベルと位相マージンを確認することから始めます。フィードバックパス、特にOp-ampサーキットでは、すべてのコンポーネントが適切に機能していることを確認してください。フィードバックネットワークを調整したり、コンポーネント値を微調整すると、システムを安定した動作範囲に戻すことがよくあります。
時々、フィルターは、パス帯域内であっても、予想以上に信号を弱めることがあります。高い挿入損失として知られるこの問題は、目的の信号の強度を下げることにより、システム全体のパフォーマンスを低下させます。
それを修正する方法は?
測定された挿入損失がアプリケーションに受け入れられるかどうかを確認してください。そうでない場合は、コンポーネント値の再計算、特にフィルターの品質係数(Q)に影響を与えるものを検討してください。高すぎたり低すぎたりするQは、損失を増加させる可能性があります。場合によっては、フィルターの入力および出力インピーダンスを周囲の回路に一致させると、信号伝達も改善できます。
パス帯域の端のすぐ近くにあるように、フィルターが動作しないことに気付くかもしれません。不要な信号を通過させるものを通過させたりブロックしたりする可能性があります。これは通常、カットオフ周波数がどのように計算または実装されたかの不正確さを示しています。
それを修正する方法は?
カットオフ周波数式を再確認し、実際のコンポーネント値が概念設計と一致することを確認します。実際のコンポーネントには許容範囲があり、わずかなバリエーションがカットオフポイントをシフトする可能性があります。また、寄生効果は、痕跡間の迷走容量や成分リードの意図しないインダクタンスのように、フィルターの周波数応答を変えることができることを考慮してください。これらの寄生虫を含む回路をシミュレートしてみてください。これはしばしば微妙な問題を明らかにし、対応をターゲットに戻す調整をガイドするのに役立ちます。
バンドパスフィルターは、電子システムの特定の周波数帯域にクリーンアップして焦点を当てるのに役立ちます。私たちは彼らの設計、種類、使用を調査し、医療イメージングからワイヤレス通信まで、さまざまな分野で信号の明確さを改善するためにどれほど重要であるかを見ました。いくつかの問題が発生する可能性があるにもかかわらず、私たちが話してきたソリューションは、これらのフィルターがうまく機能するのに役立ち、最新の電子機器の効率をサポートしています。テクノロジーが前進するにつれて、バンドパスフィルターの重要性は成長すると予想され、信号処理をより正確にすることでさまざまな産業に影響を与え続けます。
理想的なバンドパスフィルターは、パスバンドとして知られる特定の範囲内ですべての周波数を完全に送信し、ストップバンドと呼ばれるこの範囲外の周波数を完全にブロックします。これは、パスバンドのエッジでの鋭いカットオフでこれを達成します。つまり、漸進的な遷移はありません。パスバンドのすぐ外側の周波数は完全に減衰します。実際には、実際のフィルターは常にパス帯域と停止帯域の間にある程度の遷移を示すため、そのような完全な特性は想定的です。
バンドパスフィルターの主な機能は、特定の範囲内の周波数が通過できるようにし、その範囲外の周波数をブロックしながら通過させることです。これは、他の信号から干渉することなく、送信または受信のために特定の周波数を分離する必要があるラジオ通信などのアプリケーションで使用されます。たとえば、ラジオレシーバーでは、バンドパスフィルターを使用して、特定のブロードキャストステーションの周波数のみを選択して、明確な受信とノイズを最小限に抑えることができます。
バンドパスフィルターは一般に非方向です。これは、信号が通過する方向に関係なく同じ機能を意味します。信号が従来の出力側または入力側と見なされる可能性のあるものから入っているかどうかにかかわらず、周波数選択性の観点からのフィルターの動作は一貫しています。
多くの場合、フィルターは、帯域幅、選択性、挿入損失などのパフォーマンス特性に基づいて等級付けされます。選択性は、フィルターが望ましい周波数と望ましくない周波数をどれだけうまく区別できるかを測定します。帯域幅は、フィルターが許す周波数の範囲に関係しており、挿入損失は、フィルターによる失われた信号電力の量を指します。フィルターは注文によって等級付けされ、高次フィルターはより鋭いカットオフとより良い選択性を提供しますが、一般により複雑な設計が必要であり、より大きな信号の歪みを導入する必要があります。
フィルター評価は、フィルターの運用機能と制限に関する有用な情報を提供します。周波数範囲、効率、電力処理、環境耐性などのパラメーターを詳細に詳細にすることにより、特定のアプリケーションに適したフィルターを選択するのに役立ちます。評価は、オーディオシステムでノイズをフィルタリングする場合でも、電気回路で高調波周波数をブロックする場合でも、指定された役割でフィルターが予想どおりに機能するようになります。これらの評価は、フィルターをニーズに合わせて一致させ、システムの整合性とパフォーマンスを確保するために深刻です。
