磁気センサーとホール効果センサーの違い

カタログ

磁気センサーとは何ですか？

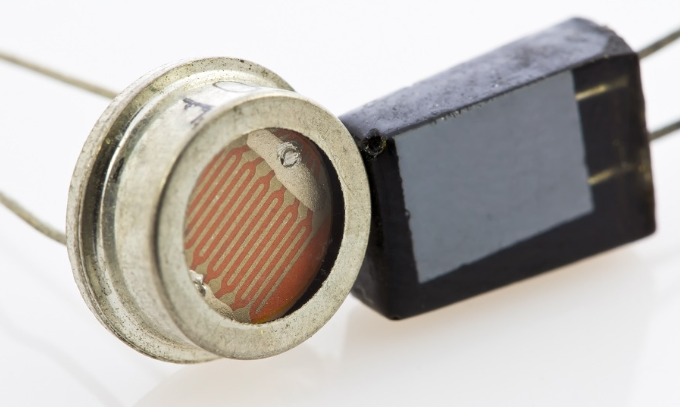

図1：磁気センサー

磁気センサーとは、磁場の効果、磁気栄養効果、誘導効果など、さまざまな物理現象に基づいて動作する磁場を検出および応答するために使用されるデバイスです。磁気方向の効果は、磁場にさらされたときに材料で発生するわずかな寸法変化を指します。磁気式センサーは、このプロパティを利用して、次元の変化を電気信号に変換します。磁気効果は、磁場の影響下での特定の材料の電気抵抗の変化として現れます。磁気センサーこの原理を使用して、磁場の強度と方向を検出します。誘導効果は、変化する磁場が導体の電圧を誘導する原理に基づいており、これは一般にフラックスゲート磁力計および渦電流センサーに適用されます。磁気センサーは、自動車、産業の自動化、ヘルスケアなどの産業で正確な磁場検出を必要とするアプリケーション向けにカスタマイズできます。

ホールエフェクトセンサーとは何ですか？

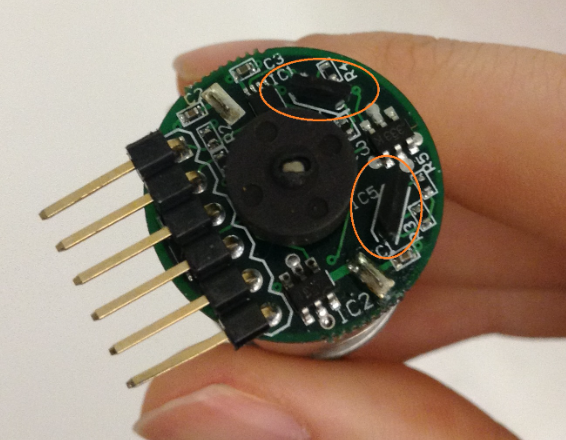

図2：ホールエフェクトセンサー

ホール効果センサーは、ホール効果を利用して磁場の存在、強度、方向を検出する磁気センサーの一種です。この効果は、1879年に物理学者のエドウィンホールによって発見され、導体または半導体を通過する電流が垂直磁場にさらされたときにローレンツ力を経験し、電荷キャリアが導体の片側に蓄積し、電圧の違いを作成する方法を説明しています。ホール電圧として知られています。ホール効果センサーこの電圧を測定することにより、磁場強度と極性を決定します。それらは、非接触位置センシング、回転速度測定、電流センシング、および電子コンパスで一般的に使用されます。出力信号特性に基づいて、ホール効果センサーはアナログ出力タイプとデジタルスイッチタイプに分類して、さまざまな産業、自動車、および家電アプリケーションに適しています。

磁気センサーの動作原理

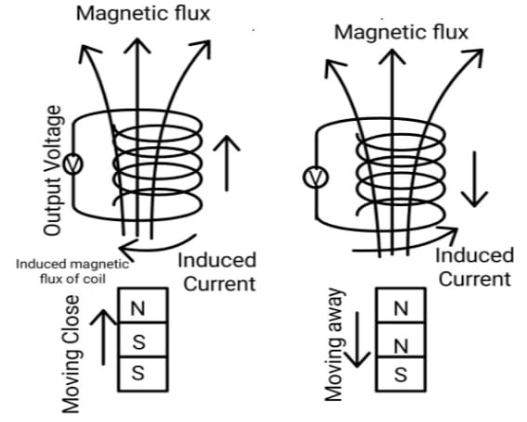

図3：磁気センサーの作業原理

磁気センサーの動作原理は、磁場と電荷キャリアまたは磁気材料間の相互作用に基づいており、主にホール効果、磁気栄養効果、磁気誘導効果、磁気測定効果に依存しています。ホール効果は、電流が導電性材料を流れると発生し、垂直磁場がホール電圧として知られる横方向の電圧を生成します。ホールエフェクトセンサーこの電圧を測定することにより、磁場の存在、強度、方向を検出します。磁気効果は、磁場の影響下での電気抵抗の変化として現れます。一般的な磁気測質センサーには、異方性磁気抵抗（AMR）、巨大磁気抵抗（GMR）、およびトンネル磁気抵抗（TMR）センサーが含まれます。磁気誘導効果は、変化する磁場が導体に電気磁力を誘導するという原理を利用します。これは、磁場測定と非接触位置検出のためにフラックスゲート磁力計および渦電流センサーに適用されます。磁気方向の効果は、磁場の下で特定の材料で発生する寸法変化を指します。磁気式センサーはこの特性を活用して、機械的ひずみを電気信号に変換します。磁気センサーは、これらの物理的効果を利用して、磁場の変動を電気信号に変換します。電界信号は、磁場検出、位置検知、電流測定、角度検出、速度測定などのアプリケーションのアナログまたはデジタル出力に処理されます。

ホール効果センサーの動作原理

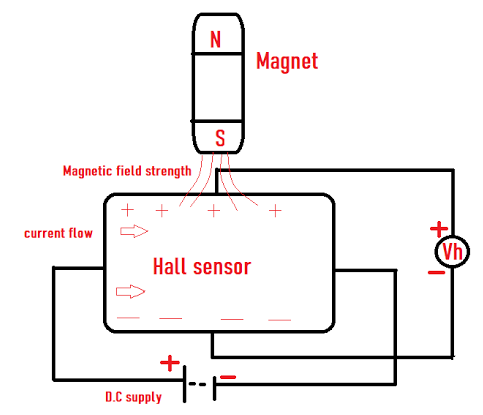

図4：ホール効果センサーの作業原理

ホール効果センサーの作業原理はホール効果に基づいています。これは、電流が導電性材料を通過し、垂直磁場を通過すると、電荷キャリアがローレンツ力を経験し、横方向にシフトして電圧を作成すると述べています。ホール電圧として知られる違い。この電圧の大きさは、外部磁場の強度に直接比例します。この電圧を測定することにより、磁場の存在、方向、および強度を決定できます。ホールエフェクトセンサーは、通常、ホール要素、信号コンディショニング回路、および出力インターフェイスで構成されています。ホール要素は磁場を感知し、信号コンディショニング回路はホール電圧を増幅、フィルター、または変換して、さらに処理するのに適していることを確認し、出力インターフェイスはアプリケーションの要件に応じてアナログ信号またはデジタル信号を提供します。ホールエフェクトセンサーは、非接触位置検出、磁気エンコーダ、電流測定、速度センシング、電子コンパスなどのアプリケーションで広く使用されています。

磁気センサーとホール効果センサーの比較

磁気センサーのアプリケーション

産業用自動化

磁気センサーは、正確な位置決め、状態検出、電流測定のために産業自動化で使用されます。たとえば、コンベアベルトシステムでは、磁気センサーは材料の動きを追跡し、正確な位置決めと自動制御を可能にします。現在の検知アプリケーションでは、磁場の変化を検出し、測定の精度と安全性を向上させることにより、非接触電流測定が達成されます。磁気センサーは、機械の振動監視にも使用でき、機械的振動によって引き起こされる磁場の変化を検出することにより、早期断層警告を提供し、それにより機器のダウンタイムが減少します。

医療機器

医療分野では、磁気センサーがMRI（磁気共鳴画像診断）機器で重要な役割を果たし、磁気計が内部体構造の高解像度イメージングを提供します。ペースメーカーでは、磁気センサーは磁場の変化を検出してペースメーカー機能を調整し、安定した心臓のリズムを確保します。

セキュリティシステム

磁気センサーはドアおよびウィンドウセキュリティ監視システムで使用されます。ここでは、磁場の干渉または破壊がアラームを引き起こし、盗難防止セキュリティを強化します。金属検出器では、磁気計が金属物体を識別し、セキュリティスクリーニング、軍事検出、産業検査に役立つようになります。

交通機関

ABS（アンチロックブレーキシステム）では、磁気センサーはホイール速度を測定して、皮膚のパフォーマンスと安定したブレーキを確保します。磁気センサーは電子コンパスでも利用されており、地球の磁場の変化に基づいて方向を決定し、車両、航空機、スマートデバイスのナビゲーション精度を向上させます。

ホールエフェクトセンサーのアプリケーション

家電

ホールエフェクトセンサーには、家電にさまざまな用途があります。ゲームコントローラーでは、磁場の変化を検出し、正確な制御を可能にすることにより、ジョイスティックの動きを追跡します。スマートフォンでは、ホールセンサーが画面の回転検出に使用され、電話を開いている/閉じるセンシングを開きます。ブラシレスDCモーター（BLDC）では、ホールセンサーはローターの位置を検出して、効率的なモーター整流を確保し、エネルギー効率と安定性を高めます。

自動車産業

最新の車両では、ホールエフェクトセンサーがシート占有の検出に使用され、乗客がエアバッグの展開を制御するために座っているかどうかを判断します。クランクシャフト位置センサーは、ホール効果を利用して、エンジンの速度とタイミングを正確に監視し、燃料噴射と点火タイミングを最適化し、それによってエンジンの性能が向上します。

産業用自動化

ホールエフェクトセンサーは、産業部門でも重要な役割を果たしています。たとえば、速度測定では、磁気エンコーダーを介して機械の回転速度を監視し、生産プロセスを最適化します。フローモニタリングでは、ホールセンサーはパイプライン中の導電性流体の流れを検出し、測定効率と信頼性を改善しながら、産業用液体輸送の正確な制御を確保します。

磁気センサーを取り外す方法は？

磁気センサーを取り外す方法は、その取り付けタイプに依存します。まず、ネジ、接着剤、クランプ、または埋め込まれた設置を含むセンサーの固定方法を特定します。固定タイプを決定した後、適切なツールを使用して削除します。たとえば、ドライバーを使用してネジを取り外し、プライヤーはクランプを緩める可能性があり、接着剤に取り付けられたセンサーの場合、ヒーターまたは溶媒は、装備の損傷を防ぐために慎重にpr索するために接着剤を柔らかくすることができます。除去中、偶発的な損傷を避けるために、センサーと周囲のコンポーネントの両方の完全性を維持することに特に注意を払う必要があります。

物理的な除去が完了したら、電気接続を切断することも必要です。進む前に、短絡や回路の損傷を防ぐために電源を切る必要があります。次に、メーカーの指示に従って、コネクタを安全に解除するか、ジョイントを除去します。将来の交換またはメンテナンスのために、配線シーケンスを記録またはマークすることをお勧めします。これらの手順に従うことにより、機器の通常の動作に影響を与えることなく、磁気センサーを安全に除去できます。

ホールエフェクトセンサーをテストする方法は？

ホールエフェクトセンサーのテストは、基本テストのためにマルチメーターまたはより詳細な分析のためにオシロスコープを使用して実行できます。まず、基本テストでは、マルチメーターをDC電圧モードに設定し、センサーの電源ピンにレッドプローブを接続し、ブラックプローブを接地（GND）に設定する必要があります。推奨される動作電圧（通常は3.3Vまたは5V、データシートに従って確認されます）を適用する必要があります。次に、電圧の変化を観察するためにセンサーの近くに磁石を持ち込む必要があります。デジタルホールセンサーの場合、出力電圧は高レベルと低レベルを切り替える必要があります。アナログホールセンサーの場合、出力電圧は磁場強度に応じて増加または減少するはずです。磁石を取り外した後、電圧は初期状態に戻って、センサーが正しくリセットされるようにする必要があります。

よくある質問[FAQ]

1. GMRセンサーとホールセンサーのどちらが良いですか？

GMRセンサーは、弱い磁場検出に対してより高い感度とより良い精度を提供しますが、ホールセンサーはより堅牢で費用対効果が高く、現在のセンシングと位置検出に適しています。選択はアプリケーションのニーズに依存し、GMRは精度と一般的な使用のために優先されます。

2。磁力計はホール効果センサーですか？

常にではありません。磁力計は磁場を測定し、ホール効果、フラックスゲート、GMR、またはイカ技術に基づくことができます。ホール効果センサーを使用している磁気計が一部の磁気計が使用されるものもあれば、より高い感度または特定の用途のために異なる原則に依存しているものもあります。

3.ホール効果とリードセンサーの違いは何ですか？

ホールエフェクトセンサーは固体状態であり、磁場を電子的に検出し、連続的なアナログまたはデジタル出力を提供します。リードセンサーは、磁石によって作動する機械的スイッチであり、単純なオン/オフ制御を提供しますが、可動部品のために耐久性が低くなります。
