テスラコイルの概要

Tesla Coilは、電流レベルを維持しながら非常に高い電圧を生成するように設計された電気工学の顕著なデバイスです。これは、無線周波数発振器として動作し、エアコア共振トランスにエネルギーを供給します。この相互作用により、コイルは、影響を受けた電気弧でよく見られる強い電気放電を生成できます。

Tesla Coilの関数のコアには、オシレータ回路があり、交互の電気信号を連続的に生成します。これらの信号は通常、正弦波または正方形の波の形を取り、コイルの全体的な動作を決定します。これらの振動の頻度は、一般に20 kHz〜100 GHzの間に低下します。これは、電磁界を介してエネルギーを伝達するコイルの効率を決定する範囲です。

この発振器メカニズムを理解することは、テスラコイルが独自の電気特性をどのように達成するかを理解するのに役立ちます。高周波信号を生成することにより、コイルは強力な電圧出力を生成することができ、科学的デモンストレーション、実験物理学、および特定の最新の技術に役立つようになります。その設計と機能は、ワイヤレス送電、無線通信、およびプラズマ研究の進歩に引き続き影響を与えています。

テスラコイルはどのように高電圧を生成しますか？

テスラコイルは、非常に高電圧を生成するように設計されており、多くの場合数百万ボルトに達します。この機能は、その物理的構造とそのコンポーネントの相互作用方法に依存します。その中心で、テスラコイルは電気共鳴の原理に基づいて動作し、2つのコイル間の効​​率的なエネルギー移動を可能にします。

このプロセスは、電源から交互の電流（AC）パルスを受け取るプライマリコイルで始まります。このコイルは、電気エネルギーを一時的に保存するコンデンサに接続されています。保存されたエネルギーが放出されると、プライマリコイルに高周波振動電流が作成されます。セカンダリコイルは同じ共振周波数に合わせて調整されるため、エネルギーは効率的に伝達され、二次コイルの電圧を迅速に構築します。

このエネルギー伝達を最大化するには、正確なチューニングが必要です。コイル間の共鳴が適切に一致しない場合、二次コイルに集中する代わりにエネルギーが失われます。セットアップが最適化されると、テスラコイルは非常に高い電圧を生成し、共鳴ベースのエネルギー増幅の力を実証できます。

テスラコイル回路構成

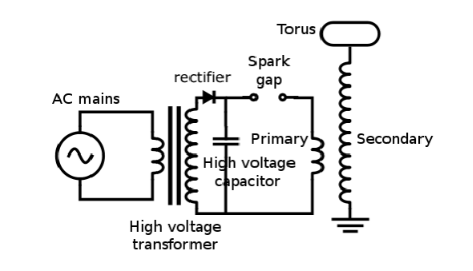

図2。TeslaCoil回路構成

Tesla Coilの回路は、シンプルさと効率の両方のために設計されています。2つの主要なコイルキャパシタペアで構成されています。一次コイルはコンデンサに接続され、セカンダリコイルはコンデンサにリンクされています。これらのコンポーネントは協力して、高周波振動電流を作成します。

スパークギャップは、回路の動作において大きな役割を果たします。高電圧スイッチとして機能し、一時的に接続して、原料からプライマリコイルを切断します。一次回路のコンデンサが危険な電圧に充電されると、スパークギャップが崩壊し、プライマリコイルにエネルギーが突然放出されます。これにより、エネルギーを二次コイルに転送する強力な振動が引き起こされます。

コイル、コンデンサ、およびスパークギャップ間の正確な相互作用は、テスラコイルの署名高電圧出力を生成するために必要です。正しく調整すると、この配置により、電気エネルギーの効率的な蓄積と移動が可能になり、テスラコイルが知られている影響を受ける放電とアークが作成されます。

テスラコイルの運用原則

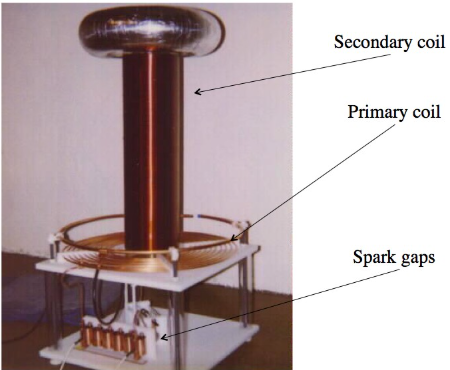

図3。TeslaCoilの運用原理

Tesla Coilは、振動変圧器とも呼ばれる共振変圧器を使用して動作し、共鳴を介してエネルギーを効率的に伝達します。この変圧器は、2つのゆるく結合されたコイルで構成されています。これは、電源からエネルギーを受信する一次コイルと、電圧を増幅する二次コイルです。これらのコイル間のゆるい結合により、共鳴効果が向上し、エネルギーがより効果的に蓄積します。

振動の周波数を制御するために、コンデンサはプライマリコイルと並行して接続され、LC回路（インダクタキャパシタ回路）を形成します。この回路は、エネルギーが正確な周波数で振動することを保証し、電力の伝達を最適化します。

プロセスは、プライマリコイルが電圧を徐々に上げてコンデンサを充電するときに始まります。コンデンサが故障電圧に達すると、スパークギャップを横切る突然の放電で蓄積されたエネルギーを放出します。この急速な放電は、高周波電流の急増を生成し、テスラコイルを興奮させ、電圧の劇的な増加につながります。コイルとコンデンサの間の共鳴を慎重に調整することにより、テスラコイルは非常に高電圧を顕著な効率で生成できます。コンポーネントのこの相互作用により、強力な電気放電の生産が可能になり、エネルギーを増幅するコイルのユニークな能力が示されます。

テスラコイルの振動頻度と共鳴

テスラコイルは、効率的なエネルギー移動を達成するために共鳴に依存しています。この共鳴は、コンデンサと一次コイル（L1）の間の相互作用によって確立され、細かく調整された回路を形成します。この回路が振動する頻度により、コイルの全体的な性能が決まります。

一次回路（F1）の振動周波数は以下によって与えられます。

同様に、二次回路（F2）は次のように振動します。

二次回路の周波数は固定されているため、プライマリコイルのインダクタンスL1を調整して、両方の回路が同じ周波数で共鳴するようにする必要があります。これは、共鳴条件が満たされるまでL1を微調整することによって達成されます。

または同等に、

電圧がターン比で決定される従来の変圧器とは異なり、テスラコイルの電圧増幅は共鳴に完全に依存します。適切なチューニングはエネルギー伝達を最大化し、テスラコイルが非常に高電圧を効率的に生成できるようにします。

テスラコイルの利点と短所

利点

電圧分布と高性能

テスラコイルには、主に電圧分布と高性能アプリケーションにいくつかの重要な利点があります。その巻線は、電圧を徐々に分布させるように設計されており、コンポーネントのストレスを減らし、電気崩壊のリスクを最小限に抑えるように設計されています。この滑らかな電圧エスカレーションにより、実験的なセットアップや専門的なアプリケーションで非常に信頼性が高くなります。

電力の効率

もう1つの利点は、電力アプリケーションの効率です。Tesla Coilは3相整流器でうまく機能し、負荷分布を改善し、高周波電気放電の生成を可能にします。これにより、電気デモ、科学的研究、高度な工学実験のための貴重なツールになります。

短所

高電圧出力および無線周波数排出

その利点にもかかわらず、テスラコイルには大きな課題があります。高電圧出力と無線周波数排出は、皮膚の火傷の可能性や長期にわたる曝露による神経損傷を含む安全リスクをもたらします。これらの危険を最小限に抑えるには、適切なシールドおよび制御操作が必要です。

コストと複雑さ

さらに、コストと複雑さが大きな欠点です。この構造には、共鳴を実現するために正確な調整が必要です。これは困難で時間がかかる場合があります。さらに、操作に必要な大規模なDCスムージングコンデンサは高価であり、テスラコイルは日常のアプリケーションに対して非現実的です。

テスラコイルの使用

テスラコイルは、比較的単純な回路で非常に高い電圧を生成する能力を活用して、広範囲のフィールドで使用されています。そのアプリケーションは、産業プロセスから芸術的なパフォーマンスや教育デモンストレーションに至ります。

産業用途

•テスラコイルの最も実用的なアプリケーションの1つはにあります アルミニウム溶接、その高電圧出力が強力で効率的な金属結合の作成に役立ちます。

図5。スパークプラグイグニッションシステム

•自動車業界では、テスラコイルテクノロジーが主要な役割を果たしています スパークプラグイグニッションシステム、エンジン動作のための正確で信頼性の高い電気放電を確保します。

図6。高真空システム

•テスラコイルは、主にで特殊な産業漏れ検出にも使用されます 高真空システム、彼らの電気アークは、そうでなければ検出されない微小な漏れを特定するのに役立ちます。

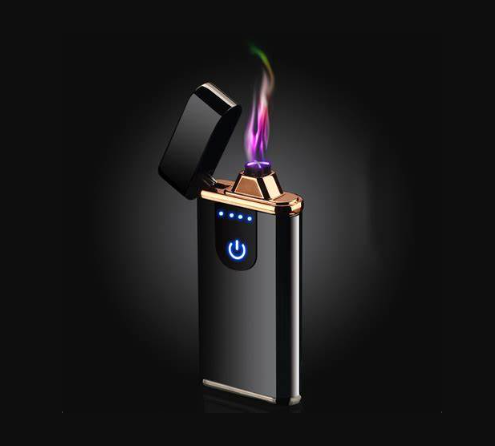

図7。アークライター

•さらに、それらはの電源として機能します アークライター、イグニッションのために制御された高電圧スパークを生成します。

芸術的およびエンターテイメントアプリケーション

•テスラコイルは、芸術的なパフォーマンスや公開展示で広く使用されています。ミュージカルテスラコイルショーでは、高電圧放電が調整され、音が生成され、感動的なオーディオビジュアルエクスペリエンスが作成されます。これらのコイルも強化します 照明表示、劇的な電気アークを生成します これにより、ステージパフォーマンスや特別なイベントにスペクタクルが追加されます。

図9。科学博物館と技術展

•テスラコイルは頻繁に展示されます 科学博物館と技術展、彼らの印象的な高電圧効果が視聴者を魅了し、究極の電気原理を示しています。ストライクプラズマアークを生成する能力は、教育ツールと主要な魅力の両方になります。

テスラコイルのバリエーション

Teslaコイルは、励起方法、回路設計、コイル構成に基づいて分類されます。3つの主なタイプ - スパークギャップテスラコイル（SGTC）、ソリッドステートテスラコイル（SSTC）、および連続波のテスラコイル（CWTC）は、異なるアプリケーションに適した異なる動作特性を持っています。

スパークギャップテスラコイル（SGTC）

Spark Gap Tesla Coilは、機械的なスパークギャップを使用して一次回路を断続的に完成させる最も伝統的なデザインです。この迅速な切り替えは、高電圧振動を生成しますが、大きなノイズと顕著な熱蓄積も生成します。過熱を防ぐために、SGTCには堅牢な冷却システムが必要です。その機械的な複雑さにもかかわらず、彼らは高出力のデモンストレーションと劇的な電気ディスプレイに人気を維持し続けています。

ソリッドステートテスラコイル（SSTC）

ソリッドステートテスラコイルは、機械的なスパークギャップをトランジスタやMOSFETなどの半導体スイッチに置き換えて、電子的に電圧パルスを制御します。この設計により、周波数と波形を正確に制御できるようになり、よりスムーズで効率的な動作が可能になります。SGTCとは異なり、SSTCはより少ない熱を生成し、より静かに動作し、制御された環境やコンパクトな電気実験に適しています。

連続波のテスラコイル（CWTC）

連続波のテスラコイルは、フィードバック発振器を使用して一定の高周波正弦波を生成することにより、他のタイプとは異なります。低電圧レベルで動作しますが、安定した途切れない出力を提供します。これにより、CWTCは、無線伝送研究やプラズマ実験など、一貫した電磁界を必要とするアプリケーションに最適です。

テスラコイルの安全性に関する考慮事項

Teslaコイルは非常に高い電圧を生成し、安全性を最優先事項にします。適切な予防措置なしに、彼らは電気ショック、火傷、火災の危険、電磁干渉など、深刻なリスクをもたらします。

潜在的な危険

•テスラコイルによって生成される激しい電気放電は、直接接触時に重度の火傷を引き起こす可能性があり、近くの可燃性材料に火をつける可能性があります。

•彼らが生成する強力な電磁場は、敏感な電子機器に干渉し、近くのデバイスを損傷する可能性があるか、通信信号を破壊する可能性があります。

安全対策

テスラコイルを安全に操作するには、厳格な安全プロトコルに従う必要があります。

•断熱ツールを使用して、偶発的な伝導を防ぎ、感電のリスクを減らします。

•すべてのコンポーネントの適切な接地を確保して、システムから過剰な電流を安全に向けます。

•高電圧放電への暴露を避けるために、安全な動作距離を維持します。また、観客は、保護障壁の後ろの安全な距離に保つ必要があります。

これらの予防策を実装することにより、テスラコイルの操作に関連するリスクを大幅に削減し、より安全な環境を作成できます。

結論

Teslaコイルの探索をまとめる際に、このデバイスが壮大な展示以上のものであることは明らかです。それは、共鳴と高頻度の電気工学の原則の深い具体化です。テスラコイルの高電圧を効率的に生成する能力は、工業製造から実験物理学に至るまでの分野で非常に貴重なものになります。その潜在的な危険とその動作に関与する複雑さにもかかわらず、テスラコイルは科学的発見と技術革新のための強力なツールであり続け、概念物理学と実用的な電気アプリケーションのギャップを埋めています。

よくある質問[FAQ]

1. Tesla Coilプロジェクトの目的は何ですか？

Tesla Coil Projectは、ワイヤレス送電を実証および探索することを目的としています。それは、共鳴変圧器を使用して、物理的な接続なしで空気中に電気を送信する方法を示しています。コイルは、実験、教育、およびエンターテイメントで使用され、目に見える電気アークの劇的なディスプレイを生成します。

2。テスラタワーの原則は何ですか？

テスラタワー、または拡大伝達物質は、共振誘導結合の原理に基づいて動作します。これは、磁場を生成する一次コイルと、プライマリと同じ周波数で共鳴する二次コイルで構成されています。このセットアップは、電圧を増幅して高電圧の低電流エネルギーを生成し、距離にわたる電力の無線伝送を促進します。

3.テスラコイルの背後にある物理学は何ですか？

テスラコイルは、共鳴および変圧器作用の物理学に機能します。プライマリコイルのコンデンサは充電され、スパークギャップを介して急速に排出し、プライマリを介して高周波の高電圧電流を作成します。このアクションは、相互インダクタンスを介して二次コイルの電流を誘導します。セカンダリコイルとそのトップロードコンデンサがプライマリの周波数に合わせて調整されると、共鳴し、電圧を大幅に増加させて壮大な電気アークを作成します。

4。テスラはACまたはDCで作業しましたか？

ニコラ・テスラは主に交互の電流（AC）と協力しました。彼の革新と理論は、長距離電気伝達に対する直接電流（DC）よりもACの優位性を強調しました。TeslaのAC誘導モーターとトランスの開発は、AC電力システムの採用において重要でした。

5.テスラコイルはどこまで送信できますか？

テスラコイルを介した実用的な範囲の送電は比較的短いです。テスラは長距離ワイヤレス送電を想像していましたが、テスラコイルの近代的なレクリエーションは、せいぜい数メートルで少量の電力を送信できます。効率と安全の制約により、エネルギー損失が距離とともに増加するにつれて、実用的なアプリケーションが制限されます。
